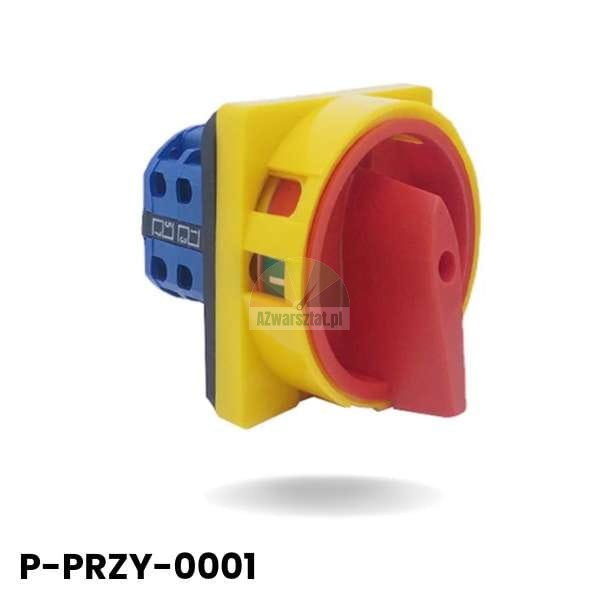

Produktcode: P-PRZY-0001
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
Hauptschalter 20 A

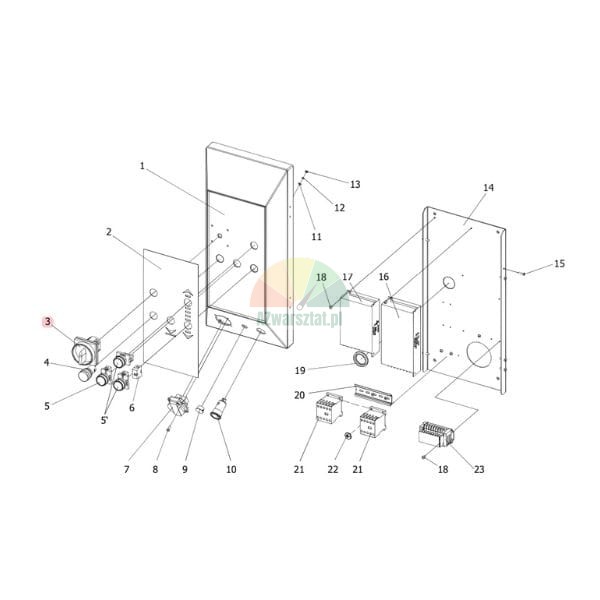

Der Hauptschalter 20 A dient dazu, die Stromversorgung des Geräts über einen Drehmechanismus zu unterbrechen. Er kann als Bestandteil des Bedienfelds eines Hebers, einer Montagevorrichtung, einer Auswuchtmaschine oder einer anderen Werkstattmaschine eingesetzt werden, sofern die elektrische Anlage des Geräts einen solchen Schaltertyp verwendet.

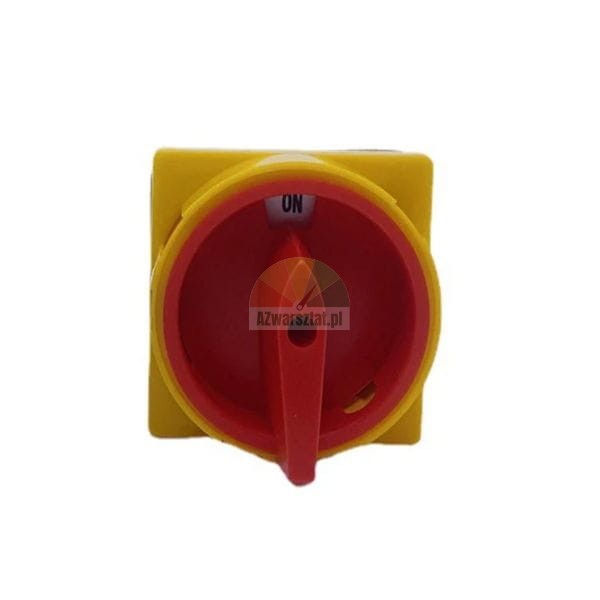

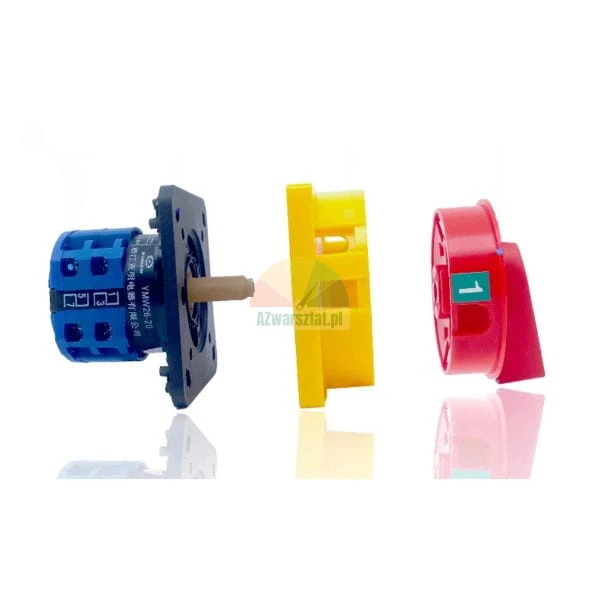

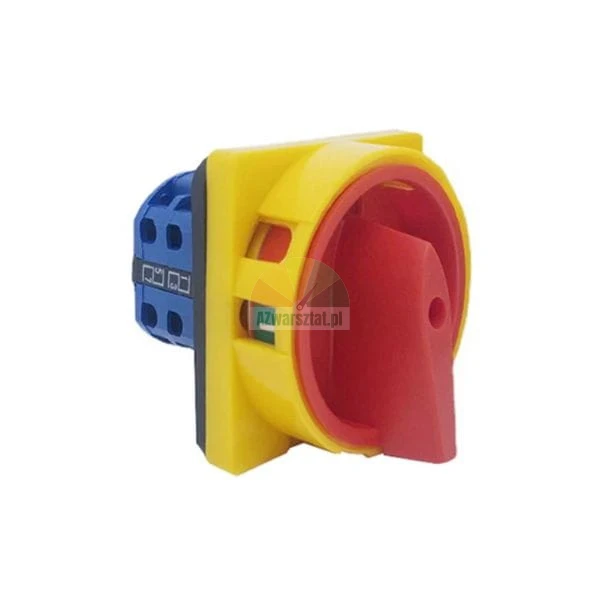

Der Schalter verfügt über eine gelbe Frontabdeckung und einen roten Drehknopf. Diese Bauweise erleichtert das schnelle Auffinden des Schalters auf dem Maschinenbedienpult. Auf der Rückseite befinden sich vier Schraubklemmen im blauen Anschlussbereich.
Technische Daten
| Produkttyp | Drehschalter |
| Nennstrom | 20 A |
| Anschluss | 4 Schraubklemmen |

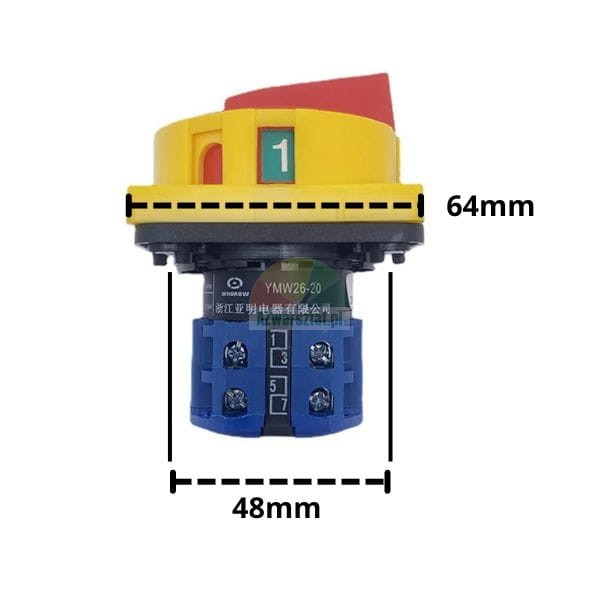

| Höhe der Frontplatte | 64 mm |
| Höhe des Klemmteils | 48 mm |

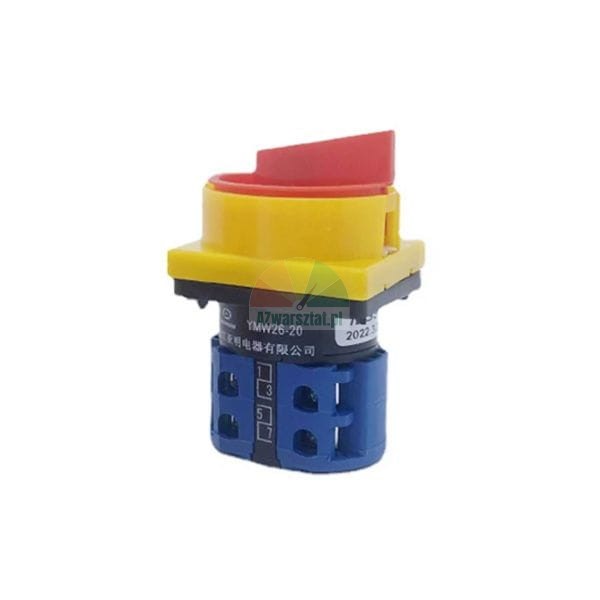

| Kennzeichnungen auf dem Bauteil | YW26-20, 2CGS |
Auswahl und Montage
Vergleichen Sie vor der Bestellung den Wert 20 A, die Klemmenanordnung, die Schaltart, die Abmessungen des aus der Schalttafel herausragenden Teils sowie den Platzbedarf hinter der Schalttafel. Die Übereinstimmung des Nennstroms allein bestätigt noch keine elektrische Kompatibilität mit einer bestimmten Maschine.
Schließen Sie die vier Schraubklemmen genau gemäß dem Schaltplan des Geräts oder den Kennzeichnungen des alten Schalters an. Vertauschen Sie die Leitungen nicht allein aufgrund ihrer Farben. Vor dem Ausbau des alten Bauteils empfiehlt es sich, ein Foto der Anschlüsse zu machen und die Leitungen entsprechend den Klemmennummern zu beschriften.

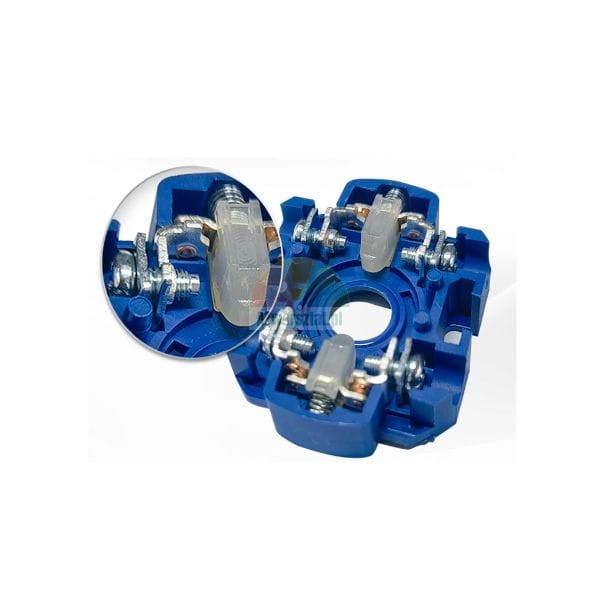

Überprüfen Sie während der Montage, ob die Leitungen durch den hinteren Teil des Schalters unter Spannung stehen. Die beim Schließen des Gehäuses auf die Klemmen übertragene Kraft kann mit der Zeit die Verbindung lockern, eine Erwärmung des Kontakts verursachen und die Leitungsenden verbrennen.
Praktische Überprüfung nach der Montage: Überprüfen Sie nach einigen Betriebszyklen, ob die Klemmen keine Anzeichen von Überhitzung aufweisen und sich das Gehäuse des Schalters nicht deutlich stärker erwärmt als die Geräteblende. Eine lockere Verbindung an der Klemme kann zu einer Erwärmung und zum Durchbrennen des Kontakts führen, obwohl der Schalter im Leerlauf einwandfrei funktioniert.
Anzeichen für Verschleiß des Schalters
- Unterbrechung der Stromversorgung bei leichter Bewegung des Drehknopfs,
- die Notwendigkeit, den Schalter mehrmals zu drehen, damit die Maschine reagiert,
- unregelmäßiges Einschalten des Geräts oder selbstständige Betriebsunterbrechungen,
- spürbares Spiel im Mechanismus oder das Fehlen eines deutlichen Anschlags in der Schaltposition,
- Anzeichen von Überhitzung, Verfärbung des Kunststoffs oder Schmelzspuren an den Klemmen.
Ein verschlissener oder überhitzter Schalter kann zu Spannungsabfällen im Stromkreis führen. Bei Maschinen mit Elektromotor äußert sich dies unter anderem durch einen erschwerten Anlauf, unregelmäßigen Betrieb oder das Auslösen von Sicherungen. Wenn der Defekt auf eine lose Klemme zurückzuführen ist, sollten vor dem Einbau eines neuen Schalters auch die Aderenden und der an der Klemme befindliche Kabelabschnitt überprüft werden.
Der Schalter sollte nach einem Vergleich der Kennzeichnungen, der Anzahl der Klemmen und der Abmessungen mit dem in der Maschine eingebauten Bauteil ausgewählt werden. Liegt kein Schaltplan vor, sollte der Anschluss nicht durch Ausprobieren erfolgen, da eine fehlerhafte Verdrahtung die Abschaltfunktion umgehen oder einen Kurzschluss verursachen kann.
