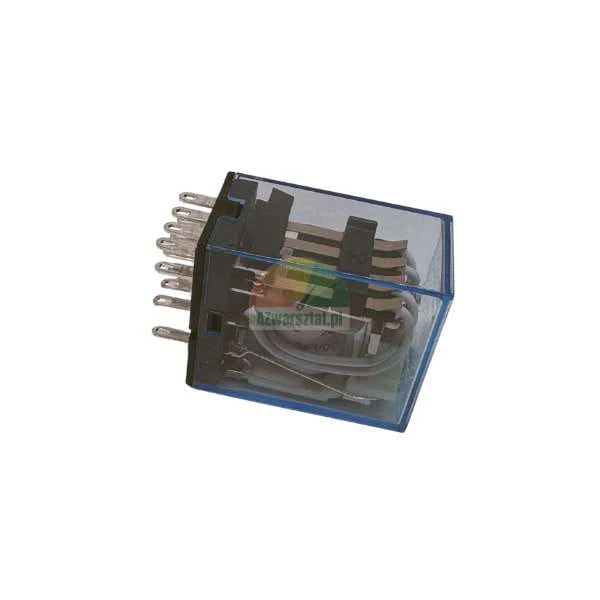

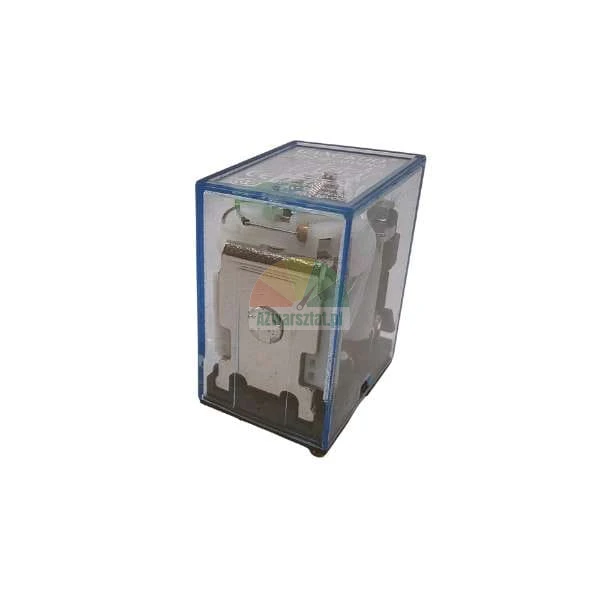

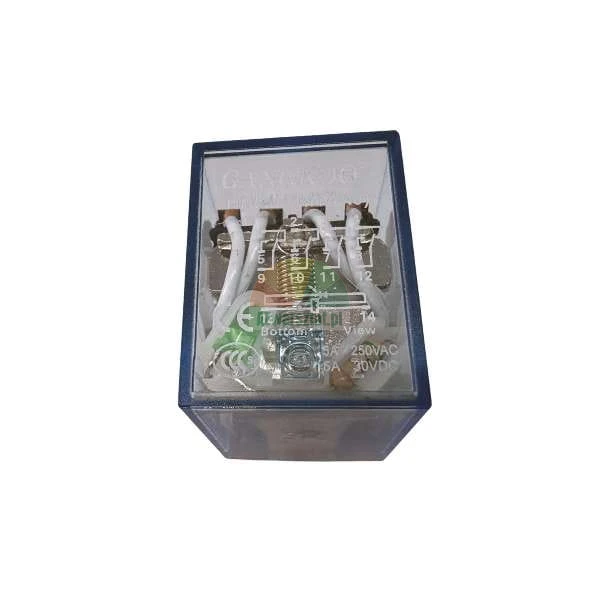

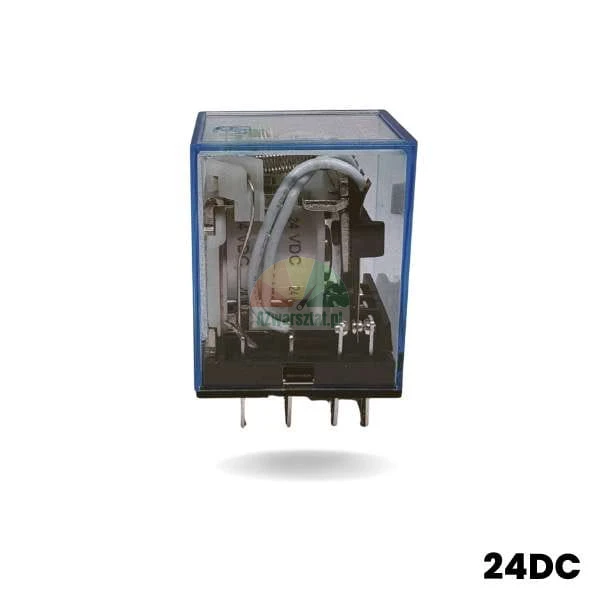

Hilfs-/Leistungsrelais 24V DC – 14 Stifte
Das 24V DC Hilfs-/Leistungsrelais ist eine vielseitige und zuverlässige Automatisierungskomponente zur Steuerung und zum Schutz von Stromkreisen in Werkstattmaschinen wie Reifenmontiermaschinen, Auswuchtmaschinen und Hebebühnen. Dank seiner robusten Bauweise und der Verwendung hochwertiger Materialien gewährleistet es ein sicheres Schalten von Lasten, eine Trennung zwischen Steuerstromkreis und Leistungsverbraucher sowie einen langlebigen und stabilen Betrieb auch unter schwierigen Bedingungen.
Die ideale Wahl für Service- und Industrieanwendungen, bei denen es auf Zuverlässigkeit, Sicherheit und Präzision ankommt!
Produkt-Highlights:
- Spulenspannung: 24V DC
- Nennstrom: bis zu 10A
- Spitzenstrom: bis zu 20A
- Kontaktspannung: 5A 240V AC / 5A 28V DC
- Kontakttyp/Stifte: 14 Stifte
- Kontaktmaterial: Silberlegierung
- Betriebsanzeige: LED
- Betriebszeit: weniger als 25 ms
- Nennfrequenz: 50 Hz / 60 Hz
- Elektrische Lebensdauer: über 10 W mal
- Montage: auf einer DIN-Schiene oder in einem Sockel
- Anschlüsse: Schraubklemmen oder auf Sockel
- Betriebstemperatur: -25°C bis +55°C
- Kompakte Abmessungen: einfacher Einbau in Schaltschränke
Abmessungen des Relais:
- Höhe: 33 mm
- Breite: 26 mm
- Tiefe: 20 mm

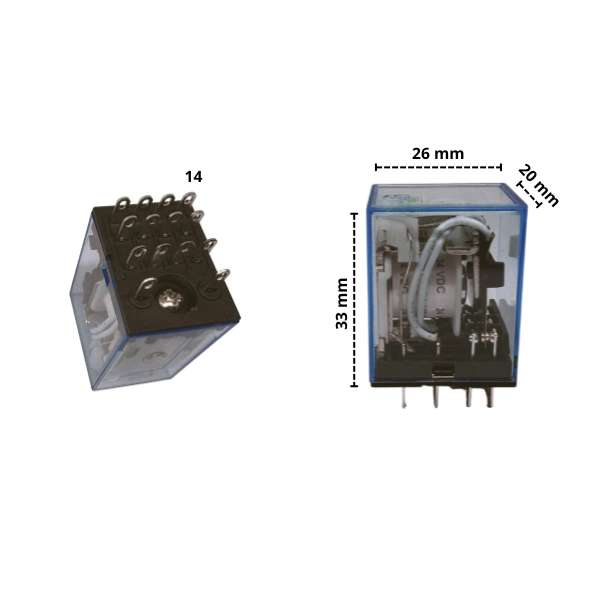

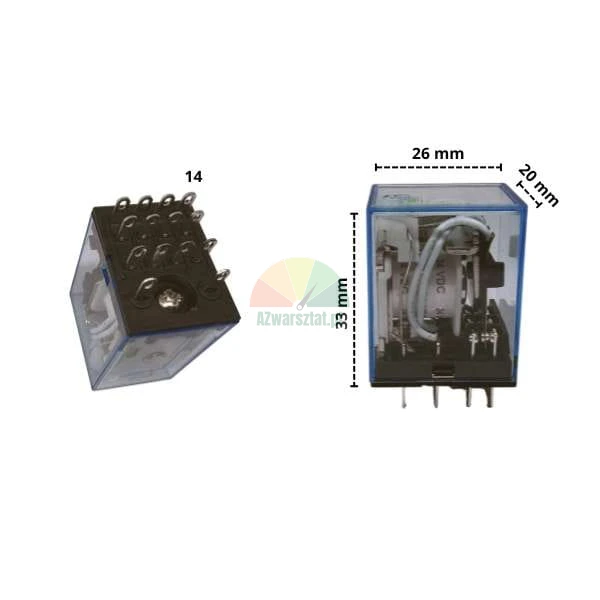

Foto: 24V DC Hilfsrelais – Ansicht mit Abmessungen (Höhe 33 mm, Breite 26 mm, Tiefe 20 mm).
Der Austausch eines Hilfsrelais ist eine schnelle und einfache Möglichkeit, die Leistung der Maschine bei einem Ausfall des Steuersystems wiederherzustellen!
Anwendung
- Automatisierung von Werkstattmaschinen
- Steuerung von Hebebühnen
- Auswucht- und Reifenmontiermaschinen
- Sicherheits- und Signalsysteme
- Andere Maschinen, die eine zuverlässige elektrische Steuerung erfordern
Das angebotene Relais ist eine bewährte Lösung für professionelle Dienste und Werkstätten, die Wert auf Zuverlässigkeit, einfache Installation und vielseitige Anwendung legen. Dank seiner kompakten Abmessungen und seiner hohen Verschleißfestigkeit eignet es sich für jede professionelle Werkstattmaschine.
