Hydraulisches Überdruckventil 16 mm (Gewinde 19 mm)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: P-ZAWO-0011
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

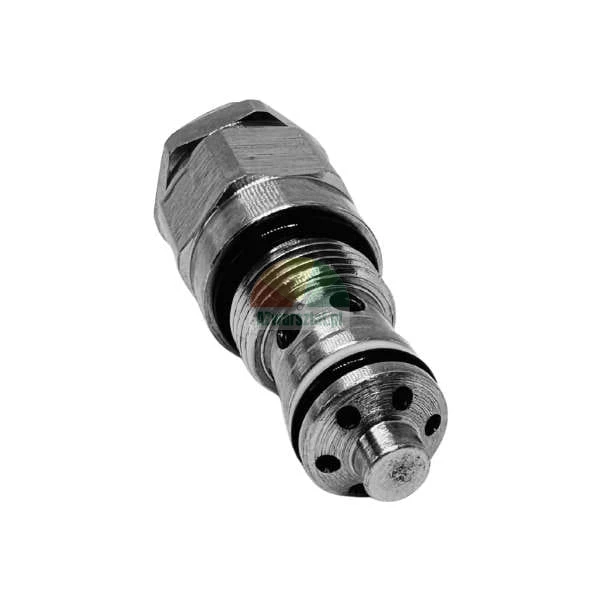

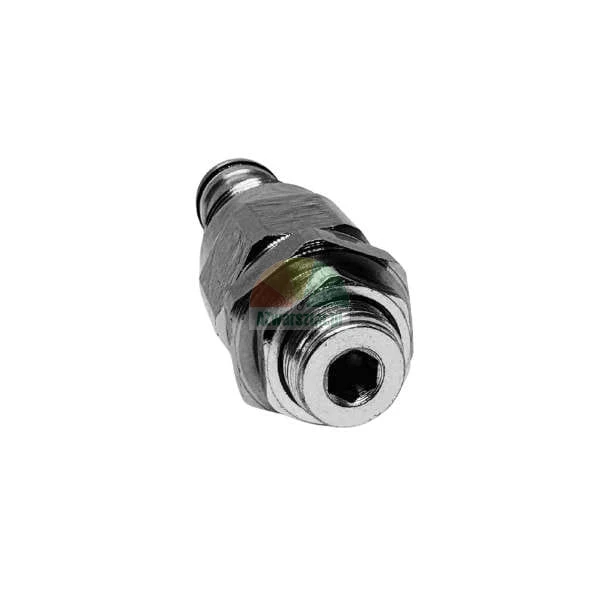

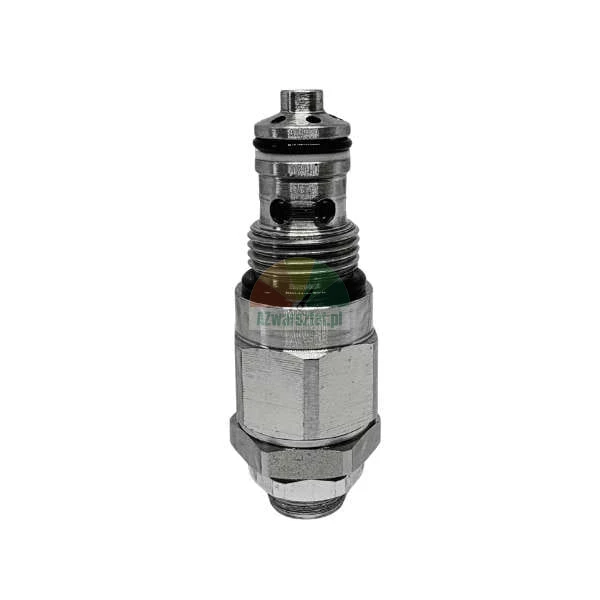

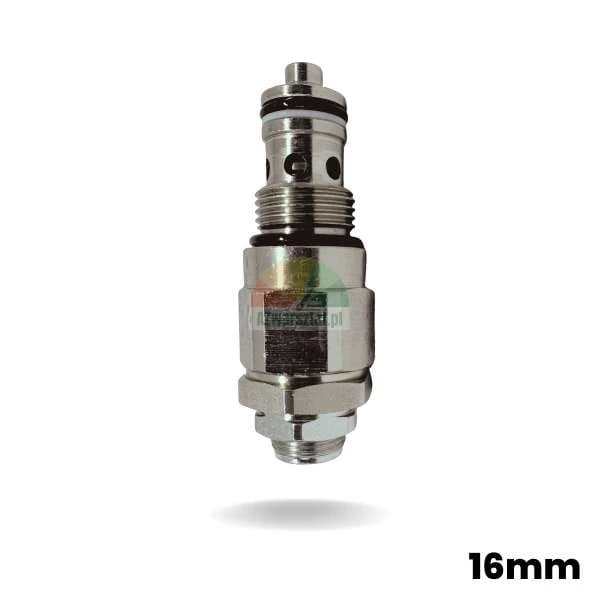

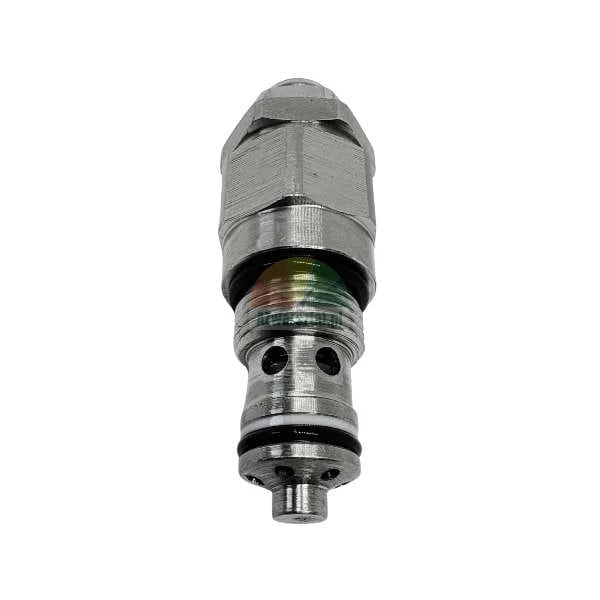

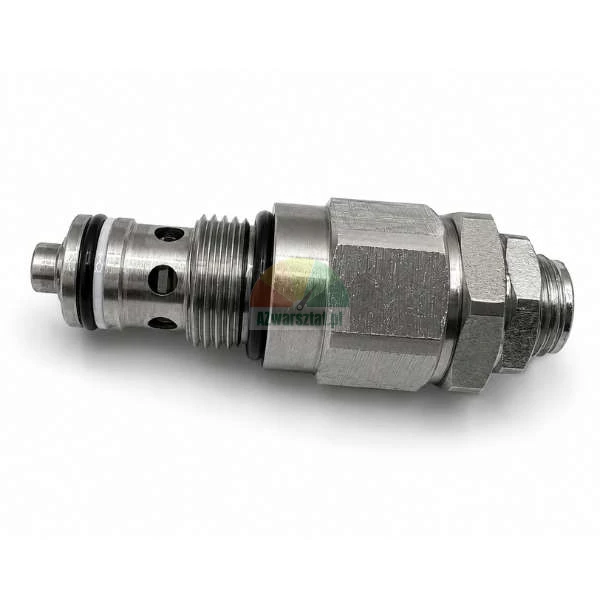

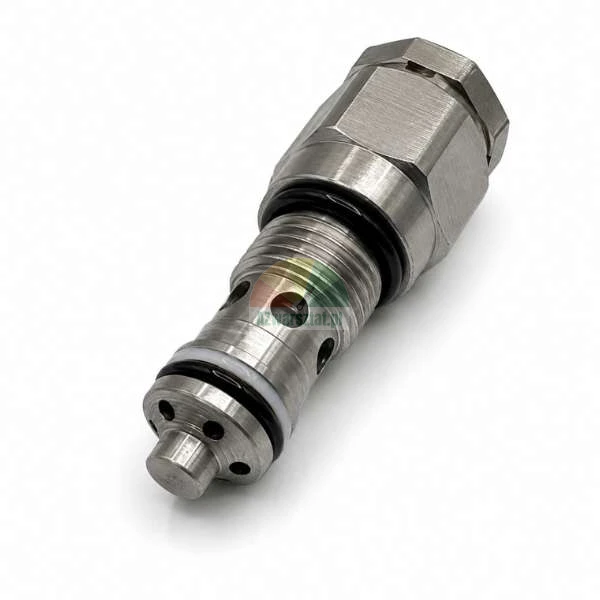

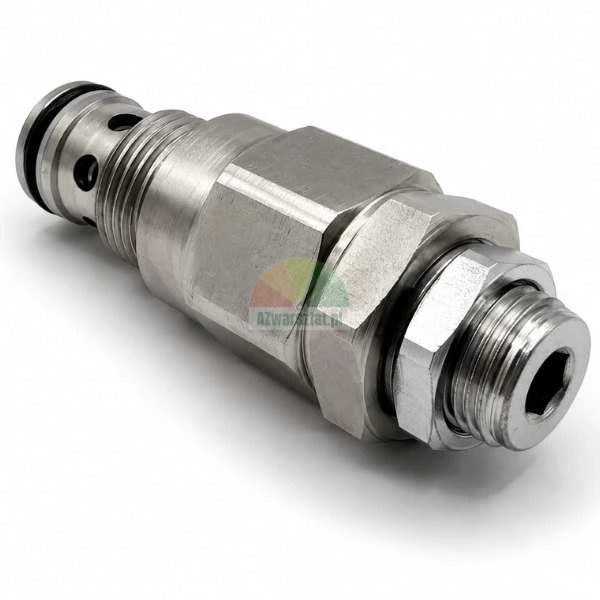

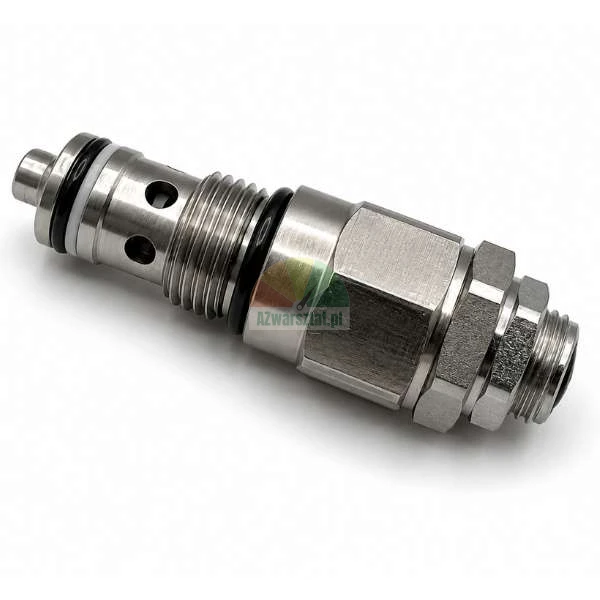

Hydraulisches Druckbegrenzungsventil 16mm (19mm Gewinde)
Das hydraulische Druckbegrenzungsventil mit einem Durchmesser von 16 mm und einem Gewinde von 19 mm (3/4-16 UNF) ist eine wichtige Sicherheitskomponente für Hydrauliksysteme in Fahrzeughebebühnen. Seine Funktion besteht darin, das System automatisch vor Überdruck zu schützen – das Ventil sperrt den Durchfluss, bis 85% des eingestellten Drucks erreicht sind, und lässt dann die überschüssige Flüssigkeit präzise ab, wodurch teure Komponenten vor Schäden geschützt werden.
Überdruckventile sind für die Sicherheit und Langlebigkeit von Hydrauliksystemen unerlässlich – sie verhindern effektiv Ausfälle und Wartungsstillstände.
Hauptmerkmale und technische Daten
- Ventil-Durchmesser: 16 mm
- Anschlussgewinde: 3/4-16 UNF (Außendurchmesser 19 mm)
- Maximaler Betriebsdruck: bis zu 350 bar
- Maximale Durchflussmenge: 11 l/min
- Druckeinstellbereich: 6,6 – 250 bar (je nach Feder)
- Betriebstemperaturbereich: -30°C bis +100°C
- Interne Leckage: <30 ml/min
- Gehäusematerial: verzinkter Stahl – beständig gegen Korrosion und mechanische Beschädigung
- Dichtung: NBR/Buna – gewährleistet Dichtheit und lange Lebensdauer
- Anzugsdrehmoment beim Einbau: 24,5–27,2 Nm
- Funktionsweise: automatische Öffnung bei Überschreiten des eingestellten Druckwertes

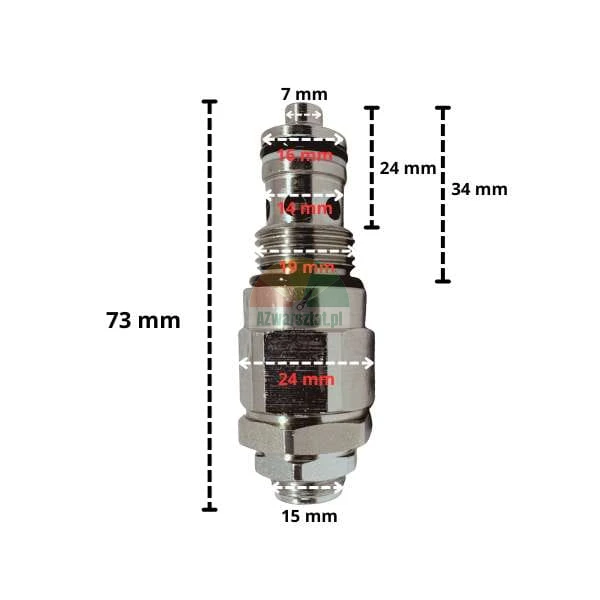

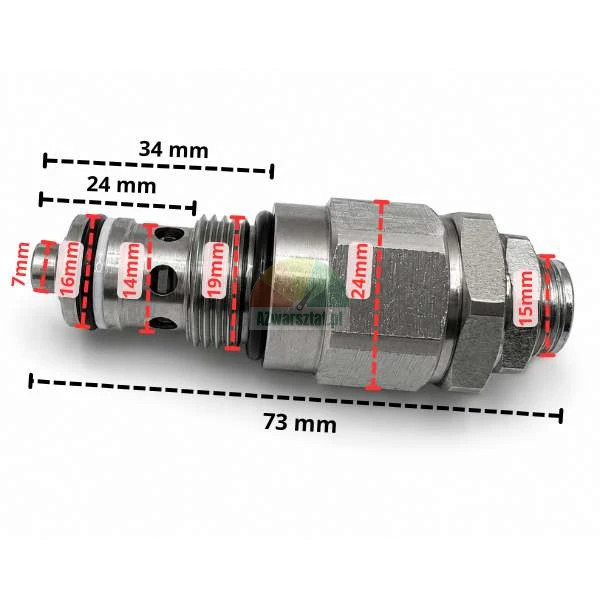

Technische Abmessungen
- Gesamtlänge: 70 mm
- Befestigungsschlüssel: S4, S17, S21
Warum dieses Ventil wählen?
- Hochwertige Verarbeitung – langlebig und beständig gegen intensive Nutzung
- Einfache Montage dank Standardabmessungen und -gewinde
- Betriebssicherheit – wirksamer Schutz vor Überlastung des Hydrauliksystems
- Vielseitigkeit – breiter Anwendungsbereich für verschiedene Maschinentypen
Wenn Sie sich für unser Überdruckventil entscheiden, investieren Sie in die Zuverlässigkeit, Sicherheit und Langlebigkeit Ihrer Maschine!
Produktsicherheit
Hersteller
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polen
