Not-Aus-Taster „Pilz“ 2×NC – silber

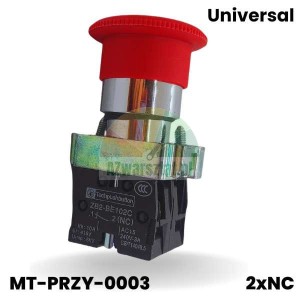

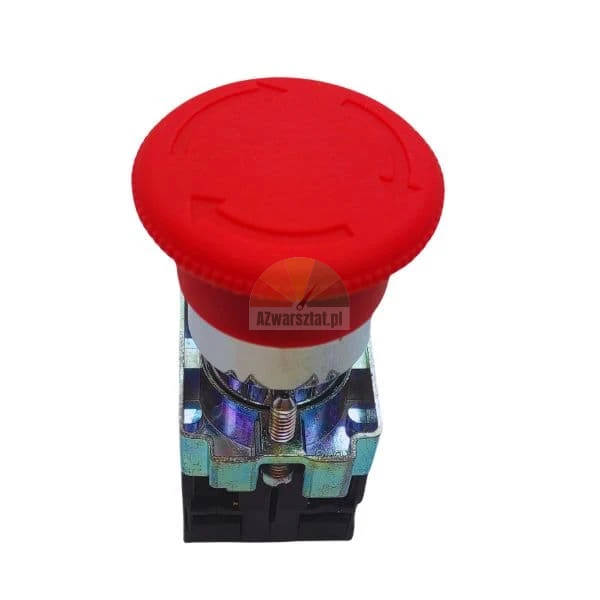

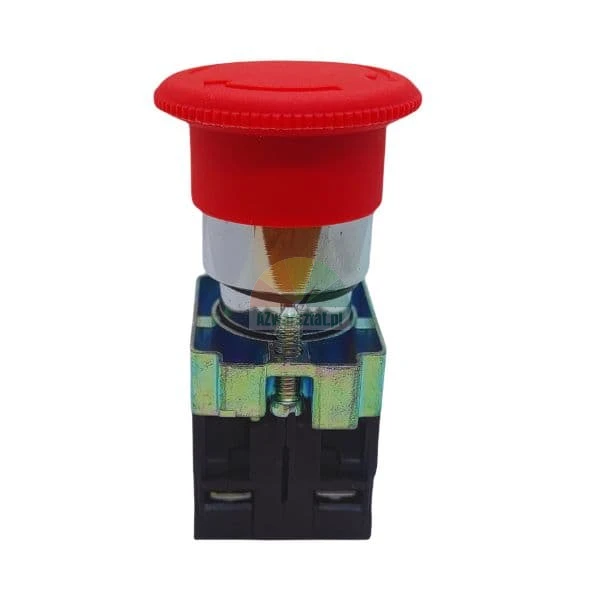

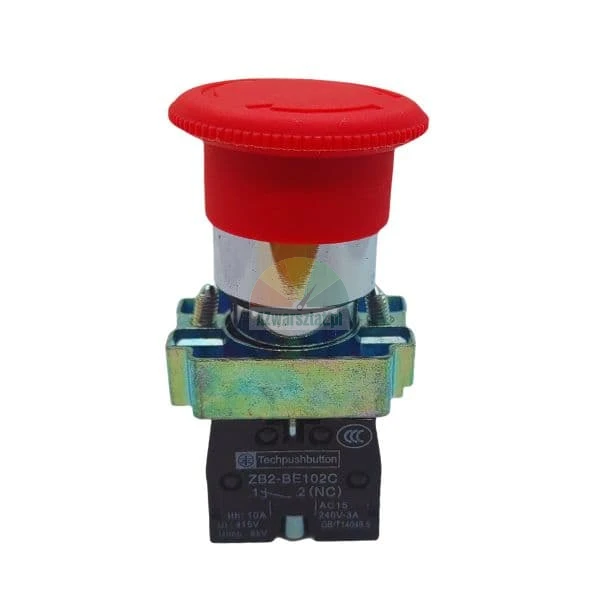

Not-Aus-Taster mit großem rotem Pilzkopf und zwei normalerweise geschlossenen Kontakten (NC). Wird im Steuerkreis der Maschine eingesetzt: Beim Drücken des Pilzkopfes unterbrechen die NC-Kontakte den Stromkreis, wodurch der Antrieb gestoppt oder das Steuersystem in den Notbetrieb versetzt werden kann. Der Mechanismus bleibt nach dem Drücken verriegelt. Der Druckknopfkopf wird durch Drehen in Pfeilrichtung auf dem Taster entriegelt.

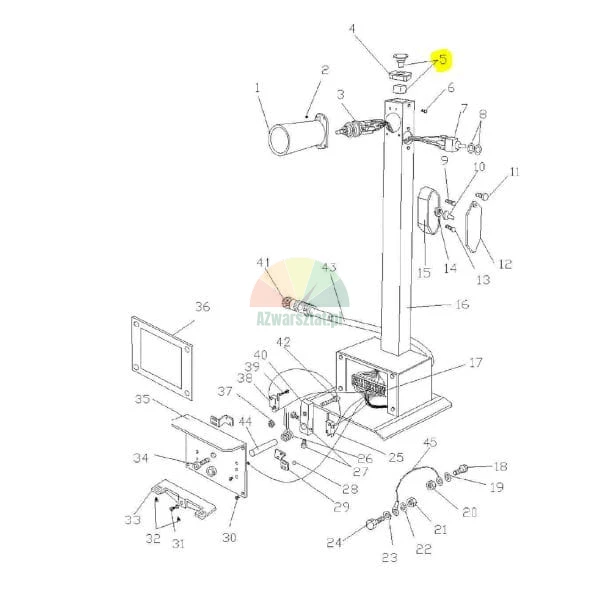

Das Bauteil kann als STOP-Taster in Steuerungen von Hebebühnen, Montagevorrichtungen, Auswuchtmaschinen und anderen Werkstattgeräten verwendet werden, sofern seine Abmessungen und elektrischen Parameter mit dem vorhandenen Gerät übereinstimmen.
Technische Daten
| Kontakttyp | 2× NC – normalerweise geschlossen |
| Bezeichnung der Kontaktbaugruppe | ZB2-BE102C |
| Kontaktkopf | Rot, pilzförmig, mit Rastmechanismus und Drehentriegelung |
| Durchmesser des Schaltkopfes | 40 mm |
| Gesamthöhe | 74 mm |
| Höhe der Kontaktbaugruppe | 35 mm |
| Thermischer Strom Ith | 10 A |
| Isolationsspannung Ui | 415 V |
| Farbe der Frontblende | Silberner Ring / Metallbefestigungsteil, roter Notfallknopf |
Funktion der beiden NC-Kontakte

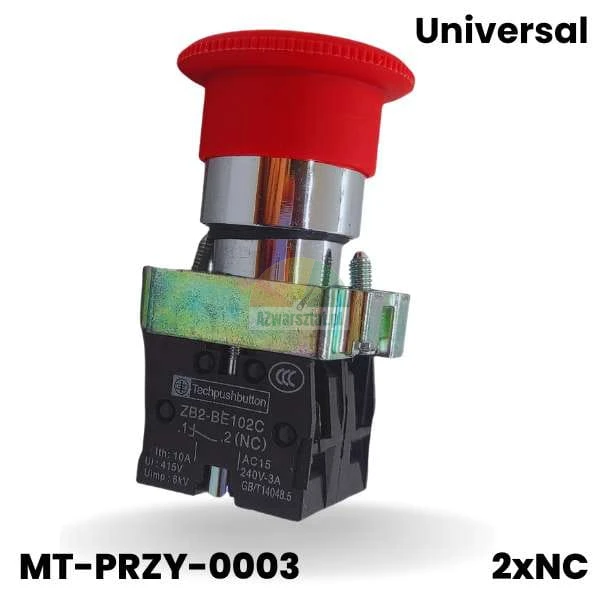

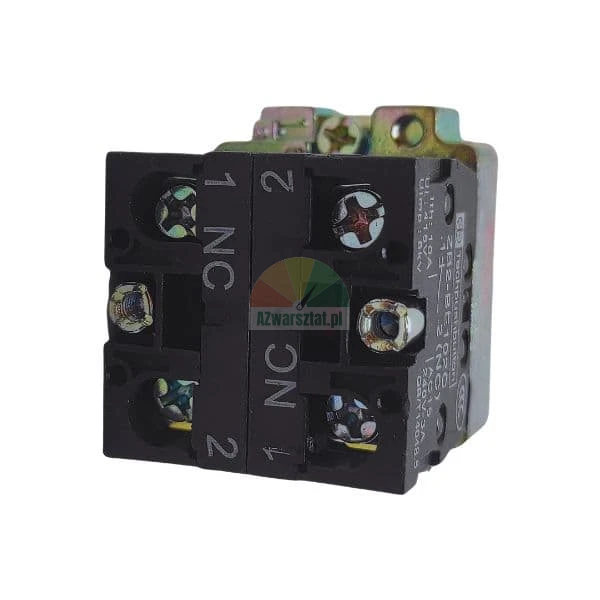

Die beiden NC-Kontakte ermöglichen das Trennen zweier Steuerkreise beim Drücken der Taste. In der Praxis kann ein Kreis zum Stoppkreis des Antriebs und der andere zu einem Sicherheitsrelais, einer Steuerung oder einem zweiten Kontrollkreis geführt werden. Die endgültige Verdrahtung muss dem Schaltplan der jeweiligen Maschine entsprechen – der zweite Stromkreis darf nicht kurzgeschlossen oder umgangen werden, nur weil das Gerät nach dem Anschluss eines Kontakts funktioniert.
Im Not-Aus-Kreis werden NC-Kontakte verwendet. Laut den technischen Informationen von Omron ermöglicht diese Wahl, auch einen Leitungsbruch oder einen Unterbrechung im Stromkreis zu erkennen, und nicht nur das manuelle Drücken des Tasters.
Was ist bei der Auswahl zu beachten?

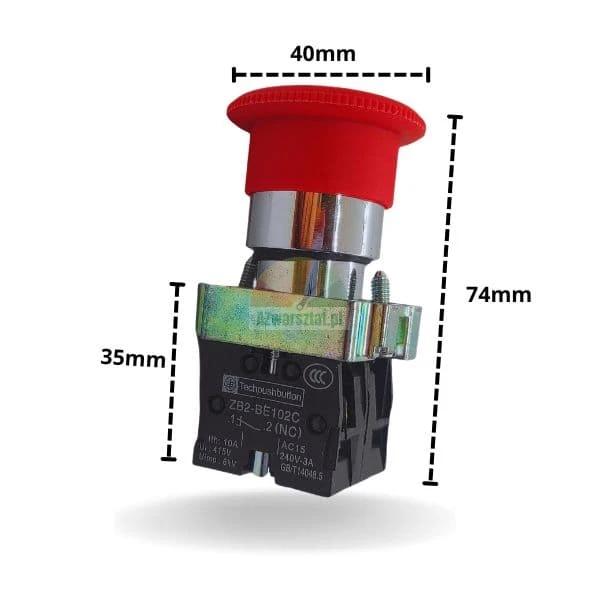

- Vor der Bestellung sollten nicht nur die Anzahl der Kontakte, sondern auch die Befestigungsart, der Klemmenabstand, die Einbautiefe hinter der Schalttafel und die Gesamthöhe der Baugruppe verglichen werden. Das auf dem Foto sichtbare Maß von 35 mm bezieht sich auf die untere Kontaktbaugruppe.
- Der Taster sollte nicht ausschließlich anhand der Farbe des Tasterkopfes ausgewählt werden. Bei Werkstattmaschinen spielen auch die Art der Rückstellung, der Durchmesser des Tasterkopfes sowie die Kompatibilität des Befestigungselements mit der Schalttafel eine Rolle.
- Die Parameter Ith und Ui allein reichen für eine vollständige Bewertung der Belastung nicht aus. Motoren, Schützspulen und Magnetventile erzeugen beim Abschalten Überspannungen, daher sollten die Art der Lichtbogenlöschung und der Einsatz von Schutzkomponenten aus dem Schaltplan der Maschine hervorgehen.
Anzeichen von Verschleiß während des Betriebs
- gelegentliches Anhalten der Maschine ohne Betätigung des Pilztasters, meist infolge eines instabilen Kontakts in der NC-Einheit;
- keine Reaktion eines der Notschaltkreise bei ordnungsgemäßer Funktion des anderen;
- die Notwendigkeit, den Kopf mehrmals zu drehen, um die Verriegelung zu lösen;
- Rückkehr des Knopfes in die Betriebsposition ohne erkennbare mechanische Entriegelung;
- unregelmäßiger Lauf oder spürbares Hängenbleiben des Kopfes, insbesondere wenn Staub, Späne oder Reifenmontagemittel in den Mechanismus gelangt sind.
Bei Reifenmontiermaschinen und Auswuchtmaschinen befindet sich der Druckknopf in der Regel an einer Stelle, die Gummiabrieb, Bremsstaub und versehentlichen Stößen ausgesetzt ist. Verunreinigungen können zunächst zu einer verzögerten Auslösung der Verriegelung oder zu einem vorübergehenden Kontaktbruch führen, bevor es zu einem vollständigen Ausfall kommt. Nach dem Austausch sollten beide NC-Leitungen separat mit einem Messgerät überprüft und die Funktion des Druckknopfes gemäß dem Schaltplan der Maschine getestet werden.
Wichtig bei Montage und Betrieb
- Die Leitungen müssen gemäß den Kennzeichnungen am Block und der Maschinendokumentation an die richtigen NC-Klemmen angeschlossen werden.
- Nach der Montage ist der Zustand beider Kontakte in der losgelassenen Position und nach dem Drücken des Tasters zu überprüfen. Das bloße Anlaufen des Motors bestätigt nicht die ordnungsgemäße Funktion beider Schaltkreise.
- Wenn der Taster Bestandteil eines Sicherheitssystems ist, darf sein Reset den Antrieb nicht automatisch starten. Ein erneuter Start sollte einen separaten START-Befehl erfordern, entsprechend der vom Maschinenhersteller gewählten Lösung.
- Dieser Taster darf nicht als Hauptschalter zum Trennen der gesamten Maschine von der Stromversorgung verwendet werden, wenn die Anlage einen separaten Hauptschalter erfordert.
