Pneumatischer Hubzylinder CDM2B25-100
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: P-PNEU-0001
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
CDM2B25-100 pneumatischer Hubantrieb
Der Pneumatikzylinder CDM2B25-100 ist ein hochwertiges Bauteil für Hebebühnen. Das Produkt stammt aus der renommierten CM2/CM3-Serie von SMC, die Zuverlässigkeit, Präzision und lange Lebensdauer auch in stark beanspruchten Werkstätten garantiert.
Ein idealer Ersatz für die meisten gängigen Hebebühnen und Werkstattmaschinen!

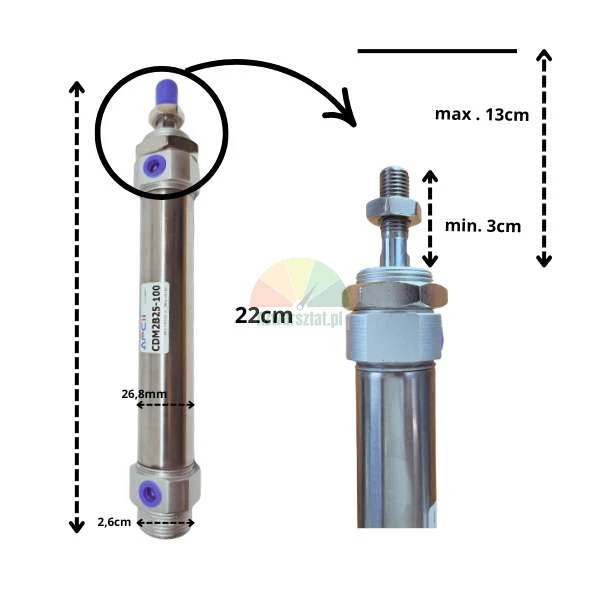

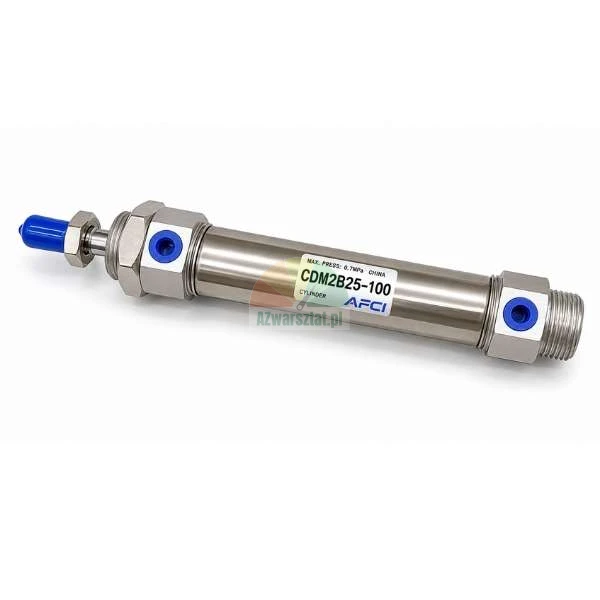

Das Foto zeigt den Pneumatikzylinder CDM2B25-100.

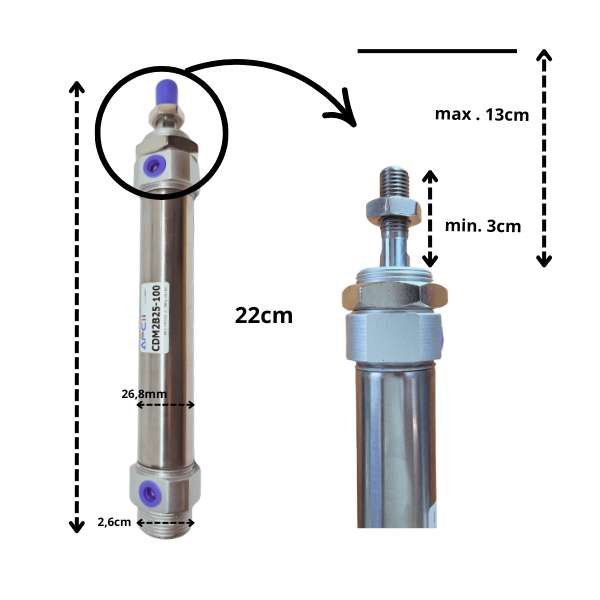

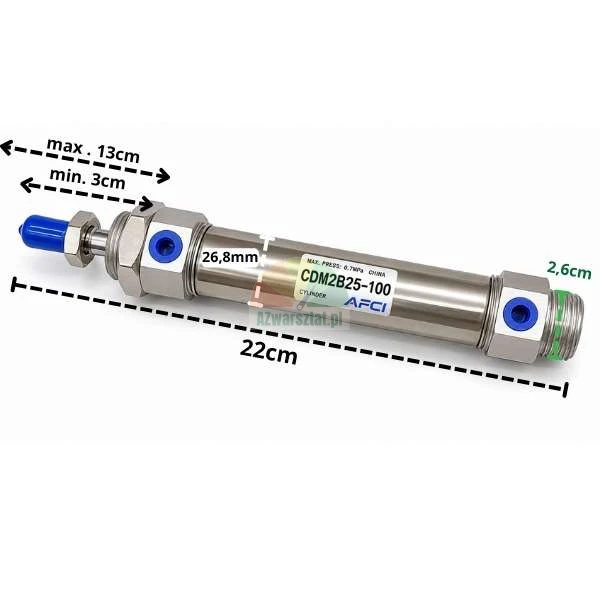

Abmessungen: Gesamtlänge (ohne verlängerte Kolbenstange) 22 cm, Verlängerungslänge der Kolbenstange von 3 cm bis 13 cm, Körperdurchmesser 26,8 mm, Kolbenstangendurchmesser 2,6 cm.
Abmessungen und technische Daten:
- Kolbendurchmesser: 25 mm
- Arbeitshub: 100 mm
- Gesamtlänge (ohne verlängerte Kolbenstange): 22 cm
- Länge der Kolbenstangenverlängerung: 3 cm bis 13 cm
- Durchmesser des Gehäuses: 26,8 mm
- Durchmesser der Kolbenstange: 2,6 cm
- Art der Betätigung: Doppeltwirkend – der Kolben arbeitet in beide Richtungen
- Anschlussgewinde: Rc (pneumatischer Standard)
- Möglichkeit der Montage von Positionssensoren: Ja (Versionen mit Magnet)
- Material: Hochwertiges Aluminium – beständig gegen Korrosion und mechanische Beschädigung
Der Stellantrieb CDM2B25-100 ist mit einer Vielzahl von Hebebühnenmodellen und Werkstattausrüstungen kompatibel, was ihn zu einer vielseitigen und praktischen Lösung für jede Werkstatt macht.
Hauptmerkmale und Vorteile:
- Hochpräziser Betrieb – gleichmäßige und stabile Kolbenbewegung
- Einfache Installation – universelle, standardisierte Abmessungen und Anschlüsse
- Hohe Dichtheit und Langlebigkeit – widerstandsfähig bei intensiver Nutzung
- Widerstandsfähig gegen Korrosion und mechanische Beschädigung
- Möglichkeit zur Montage von Positionssensoren – für eine präzise Kontrolle des Betriebs
- Original SMC-Produkt – Garantie für Qualität und Verfügbarkeit von Ersatzteilen
- Kompatibel mit vielen Maschinenmodellen
Entscheiden Sie sich für den pneumatischen Stellantrieb CDM2B25-100 und sichern Sie sich Zuverlässigkeit und eine lange Lebensdauer Ihrer Werkstattausrüstung!
