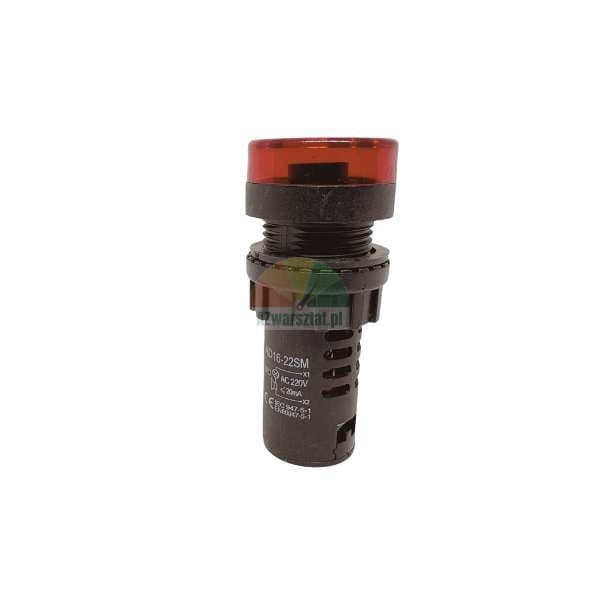

Roter akustischer Signalgeber (Summer) DC24
Roter Schalttafel-Signalgeber mit Summer für Maschinen und Anlagen mit 24-V-Gleichstromversorgung. Nach dem Anlegen der Spannung informiert er den Bediener durch rotes Licht und ein akustisches Signal. Er kann je nach der ihm im elektrischen System der Maschine zugewiesenen Funktion als Stillstandsalarm, Steuerungsfehler, Zyklusende oder als Signalisierung der Auslösung eines Sicherheitsschalters dienen.

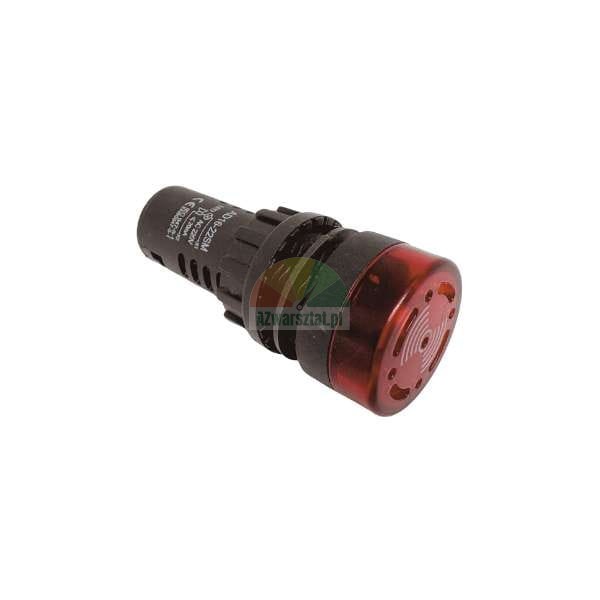

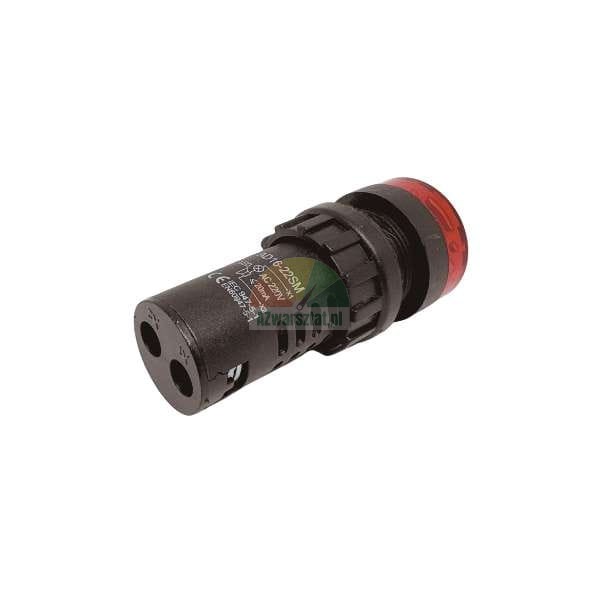

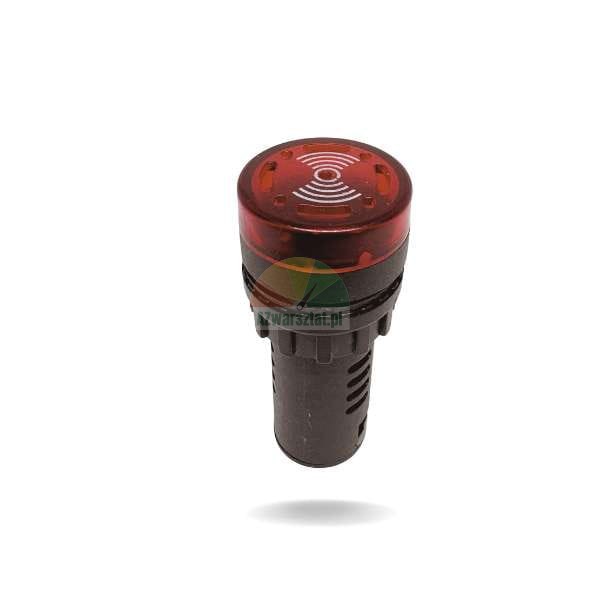

Das Bauteil ist für den Einbau in ein Bedienfeld vorgesehen. Der schwarze Teil des Gehäuses wird durch die Montageöffnung geführt, während die rote Frontseite zur Bedienerseite zeigt. Die Öffnungen und Schlitze im Gehäuse dienen der Schallabstrahlung und dürfen daher nicht durch Kabelbündel, Klebeband oder Dichtungsmasse verdeckt werden.
Technische Daten
| Typ | Akustischer Signalgeber mit roter optischer Anzeige |
| Versorgungsspannung | 24 V DC |
| Farbe des Signalgebers | Rot |

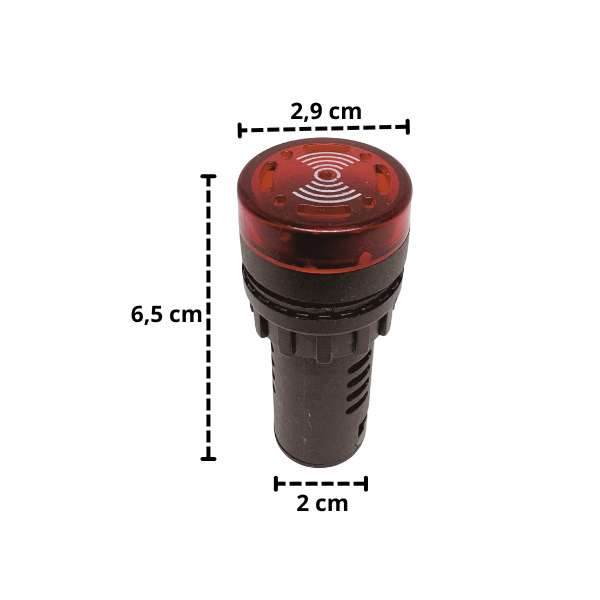

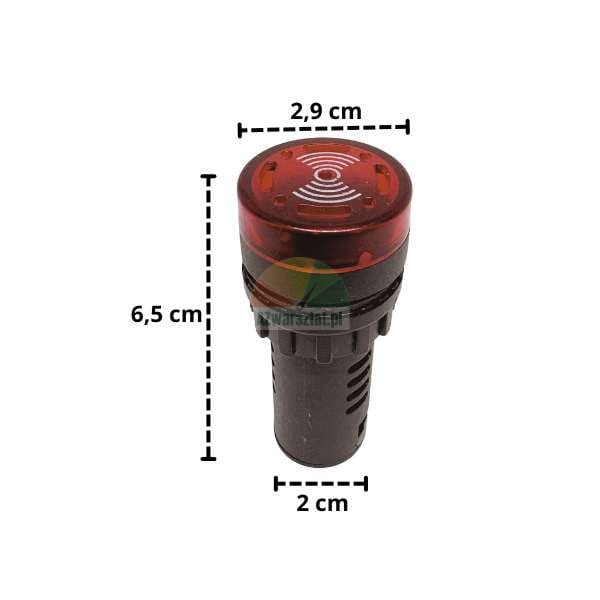

| Durchmesser der Frontplatte | 2,9 cm |
| Durchmesser des Befestigungsteils | 2 cm |
| Gesamtlänge | 6,5 cm |
Auswahl und Montage
Vor der Bestellung sollten Sie nicht nur die Spannung, sondern auch den Durchmesser der Bohrung in der Blende vergleichen. Bei diesem Modell hat das Befestigungsteil einen Durchmesser von ca. 20 mm, während die Front einen Durchmesser von 29 mm hat. Eine für ein größeres Element vorgesehene Bohrung gewährleistet möglicherweise keinen ordnungsgemäßen Halt des Gehäuses, während eine zu kleine Bohrung beim Festziehen zu Spannungen am Gewindeteil führen kann.
Führen Sie den Anschluss in einem mit 24 V Gleichspannung gesteuerten Stromkreis durch, gemäß den Kennzeichnungen am Gehäuse und dem Schaltplan der Maschine. Der Signalgeber darf nicht mit 230 V betrieben werden, und es darf nicht davon ausgegangen werden, dass die 24-V-Gleichstromversion mit der Wechselstromausführung austauschbar ist. Trennen Sie vor Beginn der Arbeiten die Stromversorgung der Steuerung – ein kurzzeitiger Kurzschluss der Leitungen im Signalkreis kann eine unbeabsichtigte Auslösung des Alarms oder einen Fehler an den Eingängen der Steuerung verursachen.
In den Schalttafeln von Hebevorrichtungen, Montagevorrichtungen und Auswuchtmaschinen sollte der Summer so montiert werden, dass die rote Vorderseite vom Bedienerplatz aus sichtbar ist und sich die Schallöffnungen nicht direkt neben schalldämpfenden Elementen befinden. Beim Austausch ist zu prüfen, ob die Kabel nicht unter Spannung stehen – das Drehen oder Drücken des Gehäuses zusammen mit dem angeschlossenen Kabel kann die Verbindung im Inneren des Signalgebers lockern.
Wichtig bei der Fehlerdiagnose: Wenn der Signalgeber nach dem Austausch nicht funktioniert, muss die Ursache nicht unbedingt im Summer selbst liegen. Prüfen Sie zunächst, ob an seinen Klemmen bei Auslösung eines Alarmzustands eine Gleichspannung von 24 V anliegt und ob die Steuerung eine Dauerstrom- oder eine Impulsstromversorgung liefert. Das Ausbleiben des Tons bei korrekter Stromversorgung kann auf einen Defekt der akustischen Komponente hindeuten, während das gleichzeitige Ausbleiben von Licht und Ton häufig auf einen Unterbruch im Stromkreis, eine lockere Klemme oder das Fehlen eines Signals vom Steuermodul zurückzuführen ist.
Anzeichen für Verschleiß oder Beschädigung
- Der Summer arbeitet leiser als zuvor oder sein Ton ist unterbrochen,
- das Signal ertönt erst, wenn man das Kabel oder das Gehäuse bewegt,
- die rote Kontrollleuchte leuchtet, aber es ertönt kein akustisches Signal,
- das akustische Signal funktioniert, aber die Frontleuchte leuchtet nicht,
- der Signalgeber bleibt aktiv, obwohl das Steuersignal ausgefallen ist.
In einer Werkstattmaschine kann ein defekter Summer die Reaktion des Bedieners auf einen Fehler oder einen Notfall verzögern, selbst wenn die mechanische Funktion selbst weiterhin funktioniert. Daher sollte beim Austausch des Bauteils die Funktion sowohl des akustischen Signals als auch der roten Anzeige im tatsächlichen Arbeitszyklus des Geräts überprüft werden.
