Stabile Unterlage für einen Wagenheber (quadratisch, 7,5 cm)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: L-GUMA-0004
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
Unterlage für eine Fahrzeughebebühne – quadratisch, 7,5 cm

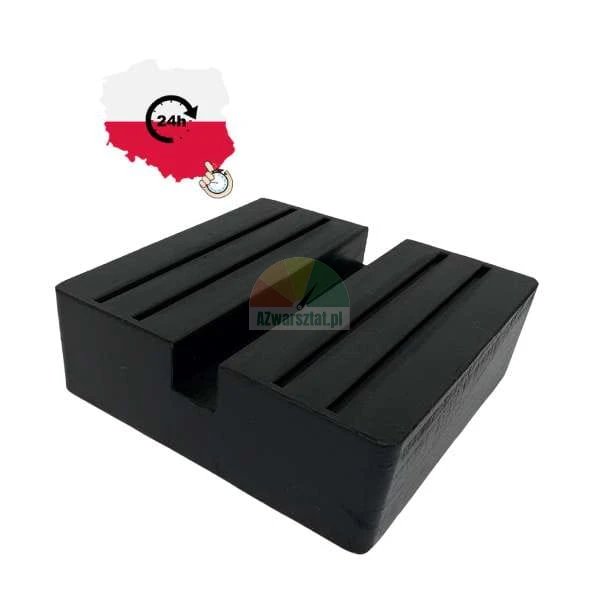

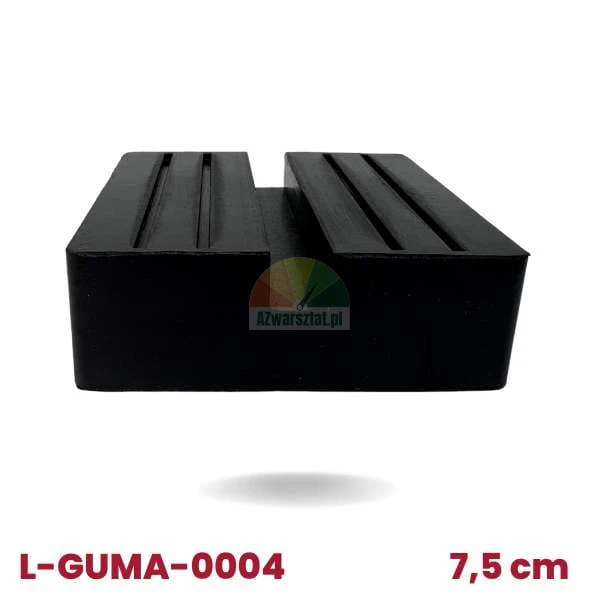

Die Unterlegplatte wird zwischen der Klemme oder der Platte des Wagenhebers und dem Auflagepunkt des Fahrzeugs verwendet. Ihre quadratische Fläche misst 7,5 × 7,5 cm, und die beiden erhöhten Auflagebereiche sind durch eine zentrale Vertiefung voneinander getrennt. Diese Anordnung ermöglicht es, das Hebebockelement auf beiden Seiten der Sicke oder Kante des Hebepunkts abzustützen, anstatt es direkt auf einem einzigen flachen Punkt aufzulagern.
Wichtig bei der Auswahl: Die Breite und Tiefe der Unterlegplatte betragen jeweils 7,5 cm. Daher muss vor der Montage geprüft werden, ob die Oberfläche der Hebeklaue unter die Unterlegplatte passt und ob die zentrale Vertiefung der Geometrie des Auflagepunkts des Fahrzeugs entspricht.
Abmessungen und Aufbau
| Typ | Quadratische Wagenheberunterlage |

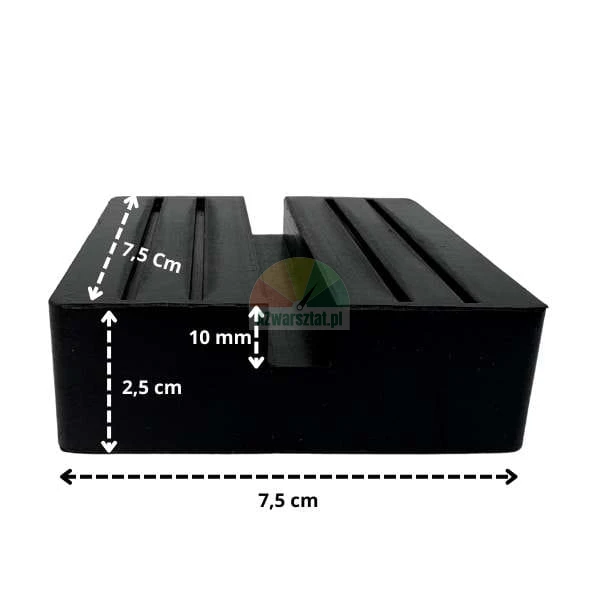

| Abmessungen der Grundfläche | 7,5 × 7,5 cm |
| Zentrale Vertiefung | 10 mm gemäß der Markierung auf dem Foto |
| Höhe der markierten unteren Stufe | 2,5 cm |
| Oberflächenausführung | Zwei erhöhte Auflagebereiche mit Längsrillen und einem zentralen Kanal |
Wo kommt die Unterlegscheibe zum Einsatz?
Die Unterlegscheibe befindet sich an der Kontaktstelle zwischen der Hebeklaue und dem Fahrgestell. Sie verteilt den Druck auf zwei seitliche Flächen und begrenzt den Kontakt der Metallklaue mit lackierten oder korrosionsgeschützten Karosserieteilen. Der zentrale Kanal kann genutzt werden, um eine hervorstehende Sicke, eine Kante oder ein Bauteil zu umgehen, das sich in der Achse des Hebepunkts befindet.
Die Unterlegscheibe ersetzt nicht den werkseitigen Aufstellpunkt des Fahrzeugs. Ihre Position muss der vom Fahrzeughersteller angegebenen Stelle entsprechen; eine Verlagerung der Auflage auf das flache Bodenblech, die Schwelle oder ein Schutzelement kann trotz korrekter Positionierung des Wagenhebers zu einer Verformung des abgestützten Teils führen.
Kontrolle während des Betriebs
- Prüfen Sie vor dem Anheben, ob die Hebebockklammer die Unterlegplatte mittig und nicht nur in einem der beiden seitlichen Bereiche stützt.
- Wenn sich die Unterlegplatte auf der Klemme zu neigen beginnt, sich vom Auflagepunkt wegbewegt oder eine ungleichmäßige Druckspur hinterlässt, erhöht ein weiteres Anheben das Risiko, dass das Fahrzeug abrutscht.
- Eine Verformung der Seitenkanten, eine dauerhafte Abflachung eines Bereichs oder eine Vergrößerung der zentralen Vertiefung verändert die Druckverteilung und kann dazu führen, dass die Last auf die Schwelle statt auf den richtigen Hebepunkt verlagert wird.
- Die Rillen auf den oberen Flächen sollten nicht mit Material gefüllt werden, das die Stabilität der Auflage verringert oder eine punktuelle Abstützung bewirkt.
Praktischer Tipp: Nach dem Absenken des Fahrzeugs empfiehlt es sich, die Kontaktabdrücke auf beiden erhöhten Flächen zu überprüfen. Ein gleichmäßiger Abdruck auf der linken und rechten Seite bestätigt, dass der Druck über die gesamte Breite der Unterlage verteilt war; ein Abdruck nur auf einer Seite deutet auf eine falsche Ausrichtung oder eine nicht mit dem Anhebe-Punkt übereinstimmende Geometrie hin.
Anwendung
Die Unterlegplatte kann als Zwischenelement beim Anheben eines Fahrzeugs auf einer Hebebühne verwendet werden, sofern ihre Abmessungen und Form der Hebebühne sowie dem Auflagepunkt des jeweiligen Fahrzeugs entsprechen. In den Produktdaten sind keine konkreten Hebebühnen- oder Fahrzeugmodelle angegeben, daher muss die Kompatibilität anhand der Abmessungen und der Form des Hebepunkts überprüft werden.
