Ersatz-Invento: Kompletter Schließzylinder - vertikal / horizontal für TC 720 Reifenmontiermaschine

Kompletter E-Schließzylinder ("Pilz") für Reifenmontiergeräte, konzipiert für vertikale und horizontale Schließsysteme an TC 720 Montiergeräten und Maschinen ähnlicher Bauart. Ideal als Invento-Ersatz für professionelle Reifendienste und Werkstätten.

Sie suchen einen einbaufertigen Ersatz-Schließzylinder für die TC 720? Dieses Set enthält alles, was Sie brauchen, um die reibungslose Funktion des Verriegelungssystems des Montagearms schnell wiederherzustellen.

Anwendung und Zweck

Der Stellantrieb ist als Schlüsselelement des Verriegelungssystems des Montagegeräts konzipiert und für die präzise Positionierung und Arretierung der Arbeitsarme in der vertikalen und horizontalen Ebene verantwortlich. Er ist geeignet für

Reifenmontiermaschinen des Typs TC 720 (als Ersatz für Invento),
Hebebühnen/Montagegeräte des Typs E mit ähnlichem Verriegelungssystem,
Kfz-Werkstätten, Reifenservice-Werkstätten, Vulkanisierzentren.

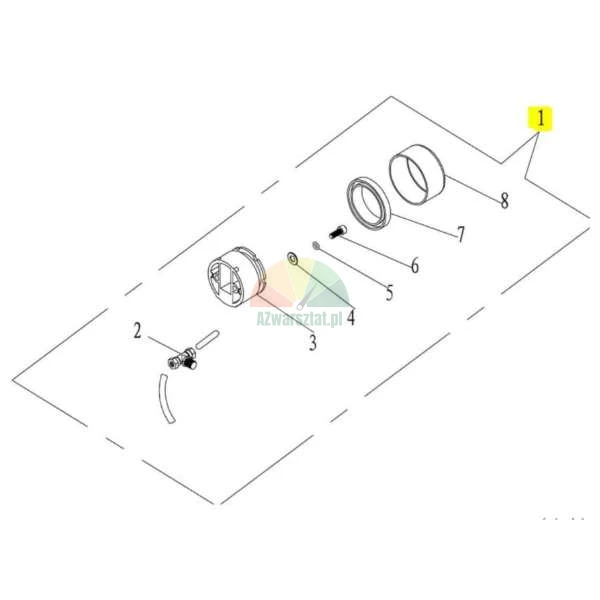

Der Aktuator ist die Position Nr. 1 auf dem Montageplan des Verriegelungssystems - seine Effizienz bestimmt die Sicherheit der Montageeinheit und die Qualität des Radhandlings.

Wesentliche Konstruktionsmerkmale

Robuste zweiteilige Konstruktion

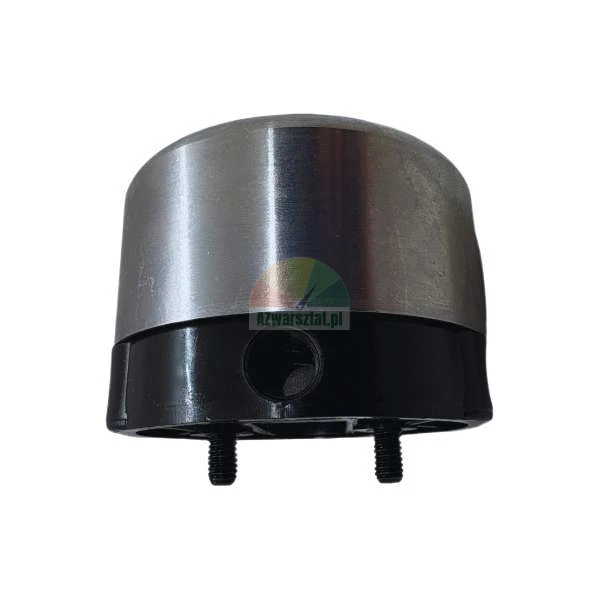

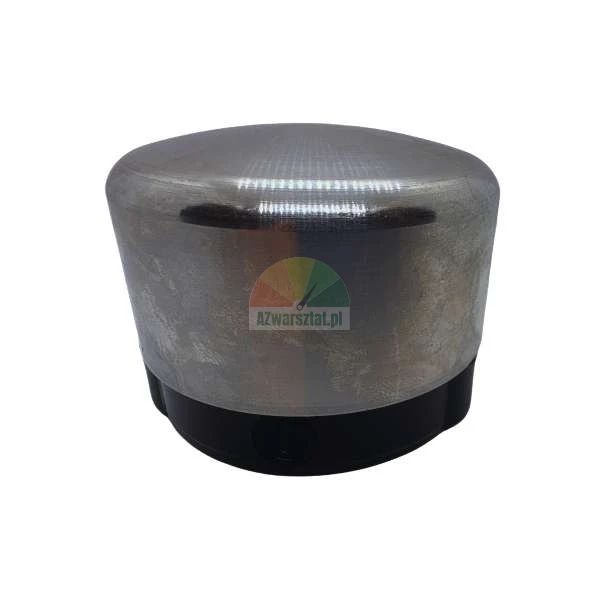

Der Betätiger ist zweiteilig aufgebaut:

Oberer Dom aus Metall mit gebürsteter Oberfläche - erhöhte Widerstandsfähigkeit gegen Abrieb und mechanische Beschädigung,
verstärkte Basis aus hochwertigem technischen Kunststoff - stabiler Sitz im Maschinenkörper.

Die Stahlteile wurden oberflächenbehandelt, um die Korrosion in anspruchsvollen Werkstattumgebungen (Staub, Feuchtigkeit, Werkstattchemikalien) zu verringern.

Leichtgängige Bewegung in zwei Ebenen

Intern wird ein optimiertes Führungssystem verwendet, das Folgendes ermöglicht

eine reibungslose vertikale Bewegung (nach oben und unten),
präzise Positionierung in der horizontalen Ebene (rechts-links),
Minimierung der Reibung und Verringerung des Verschleißes der zugehörigen Komponenten.

Das speziell entwickelte Innenprofil verlängert die Lebensdauer des Antriebs, was zu weniger Ausfallzeiten und geringeren Wartungskosten für den Monteur führt.

Stabile und einfache Montage

Der Stellantrieb ist mit einem Zwei-Schrauben-Montagesystem ausgestattet, das eine sichere Befestigung am Maschinenkörper gewährleistet:

Abstand der Befestigungsschrauben: 30 mm,
Die kompakten Abmessungen ermöglichen einen einfachen Austausch in einer bestehenden Anlage,
Hydraulischer Anschluss: 1/8" (8,5 mm) - ein Standard, der bei vielen Montagemaschinen zu finden ist.

So kann der Invento-Ersatz schnell anstelle der verschlissenen Komponente montiert werden, ohne dass der Maschinenkörper verändert werden muss.

Technische Daten

Typ: Kompletter vertikaler / horizontaler Antrieb (Pilz) - TYP E
Anwendung: Verriegelungssystem für TC 720 und verwandte Modelle von Beschlagmaschinen
Äußerer Durchmesser: 69 mm
Gesamthöhe: 50 mm
Abstand der Befestigungsschrauben: 30 mm
Hydraulischer Anschluss: 1/8" (ca. 8,5 mm)
Konstruktion: Metallkuppel + verstärkter technischer Kunststoffsockel
Anwendung: Intensive Nutzung unter Werkstattbedingungen

Vergleichen Sie vor der Bestellung die Abmessungen des Stellantriebs (Durchmesser, Höhe, Schraubenabstand und 1/8"-Anschlusstyp) mit dem Bauteil Ihrer Montagemaschine - dies gewährleistet volle Kompatibilität und eine problemlose Installation.

Vorteile für die Werkstatt

Schnelle Wiederherstellung des Verriegelungssystems an der TC 720,
Sicherer Betrieb - die stabile Armverriegelung reduziert das Risiko von Schäden an Felgen und Reifen,
Weniger Ausfallzeiten - robuste Konstruktion und optimierte Führung erhöhen die Lebensdauer der Komponenten,
Kompakte Abmessungen für einfachen Austausch bei beengten Platzverhältnissen,
Invento Ersatz - eine preislich attraktive Alternative mit hoher Funktionalität.

Diese Lösung empfiehlt sich besonders für Werkstätten, die ein zuverlässiges Verriegelungselement für die tägliche, intensive Arbeit an Pkw-Rädern suchen.
