Invento Ersatz: kompletter Fußverriegelungsantrieb für TCS 524 Montagemaschine

Sichere Zahlung

Kostenloser Versand ab 50 €

30 Tage zur Rückgabe

30,29 €

Versandkosten sind nicht im Preis enthalten.

Menge

Stk.

Lieferzeit: 24 Stunden

Nach Produkt fragen

Warum wir?

Nur echte Produktbewertungen.
Sichere Online-Zahlungen.
Problemlose Rückgabe innerhalb von 14 Tagen.
Zuverlässiges Unternehmen - wir sind seit vielen Jahren am Markt.

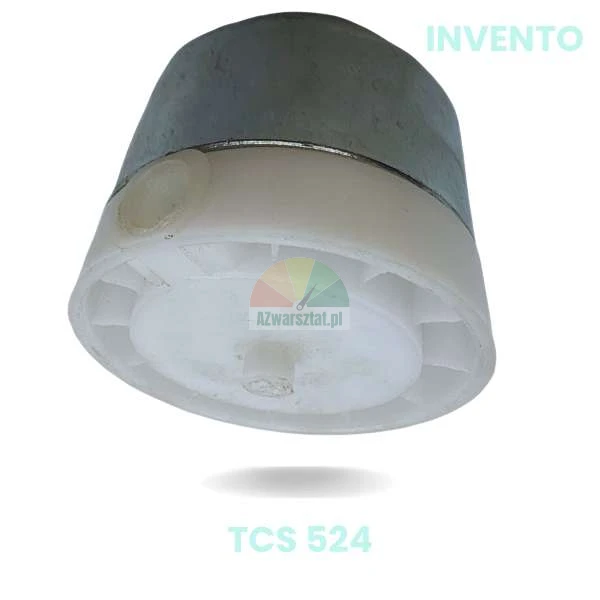

Ersatz-Invento: Komplette Fußverriegelung für das Montagegerät TCS 524

Die komplette Fußverriegelung für das Invento TCS 524 ist ein einbaufertiger Bausatz auf Basis eines professionellen Vertikal-/Horizontal-Aktuators vom Typ D. Sie ersetzt die Original-Fußverriegelung und sorgt für eine präzise Bedienung der Montagesäule und einen sicheren Halt des Montagekopfes in der vorgegebenen Position.

Ideal für Werkstätten, die die TCS 524-Montageeinheit schnell wieder voll funktionsfähig machen wollen, ohne nach Einzelteilen suchen zu müssen - alles in einem kompletten Kit.

Was ist im Kit enthalten?

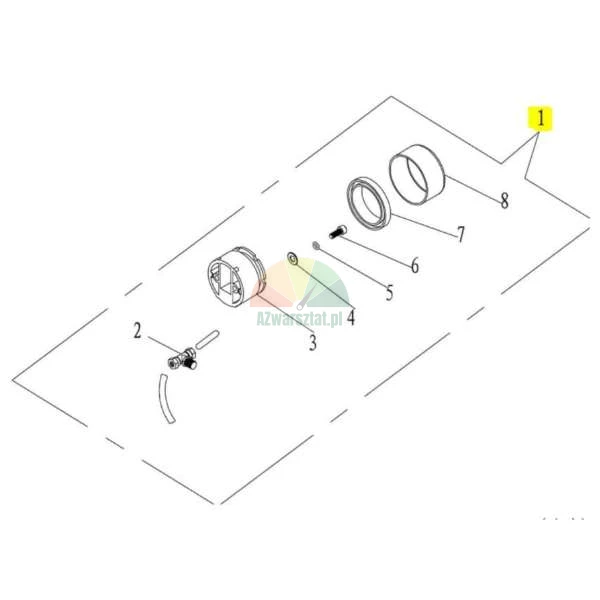

Der Bausatz besteht aus einem kompletten D-Typ Fußverriegelungsantrieb ("Pilz"), der für die direkte Montage an einer Invento TCS 524 Montagemaschine vorbereitet ist. Er umfasst

Kompletter vertikaler/horizontaler Stellantrieb TYP D (Pilz)
Befestigungselemente zur Aufnahme des Sockels im Montagekörper
Anschluss für pneumatisches/hydraulisches Montagesystem

Kompletter Vertikal-/Horizontalantrieb TYP D - Technische Daten

Außendurchmesser: 63 mm
Gesamthöhe: 54 mm
Hydraulischer Anschluss: 1/8" (ca. 8,5 mm)
Tiefe der Montagebuchse: 7 mm
Innendurchmesser der Buchse: 7,8 mm

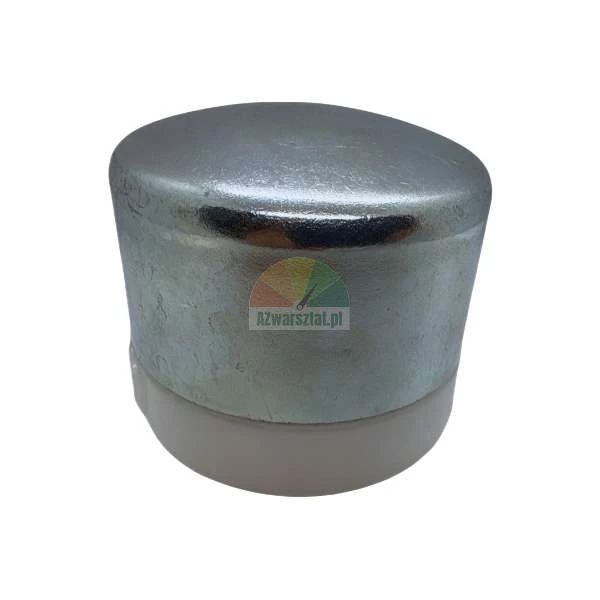

Konstruktion und Bauqualität

Der Antrieb besteht aus zwei Hauptteilen:

Obere Kuppel aus verzinktem Stahl - korrosionsbeständig dank der galvanischen Beschichtung

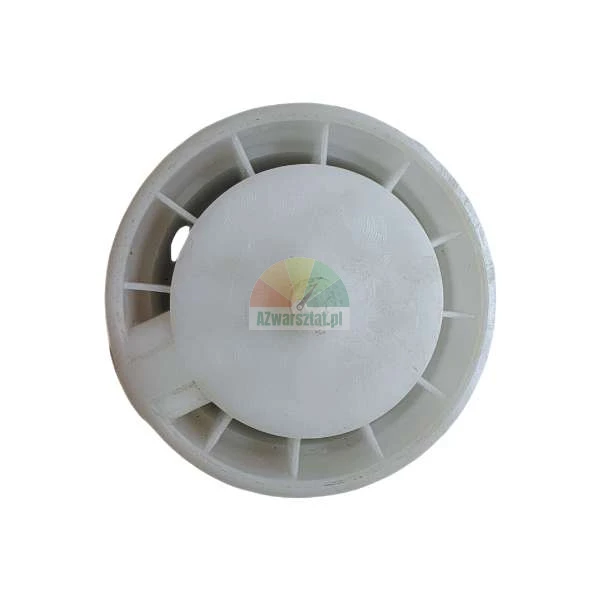

Basis aus verstärktem technischem Kunststoff - widerstandsfähig gegen Belastungen und mechanische Beschädigungen

Die Metallteile sind gegen Korrosion geschützt, was sich in einer langen Lebensdauer des Zylinders unter rauen Werkstattbedingungen - Feuchtigkeit, Schmutz, intensive Nutzung - niederschlägt.

Funktion in der Beschlagsmaschine Invento TCS 524

Der Aktuator ist das Schlüsselelement des Fuß- und Säulenverriegelungssystems der TCS 524-Montagemaschine. Er ist verantwortlich für:

Präzise Steuerung der vertikalen und horizontalen Bewegung (vertikal und horizontal)
Stabile Verriegelung des Montagekopfes beim Arbeiten mit dem Rad
Reibungslose Kraftübertragung beim Heben und Drücken des Wulstes

Das Ersatzteil wurde als direktes Gegenstück zu dem in der Invento TCS 524 verwendeten Bauteil entwickelt, so dass eine schnelle Montage möglich ist und der Monteur die volle Funktionalität der Säulenverriegelung wiedererlangt.

Befestigungssystem

Der Betätiger ist mit einem speziell entwickelten Montagesockel mit einer Tiefe von 7 mm und einem Innendurchmesser von 7,8 mm ausgestattet, der einen stabilen Sitz im Boden der Montagesäule gewährleistet.

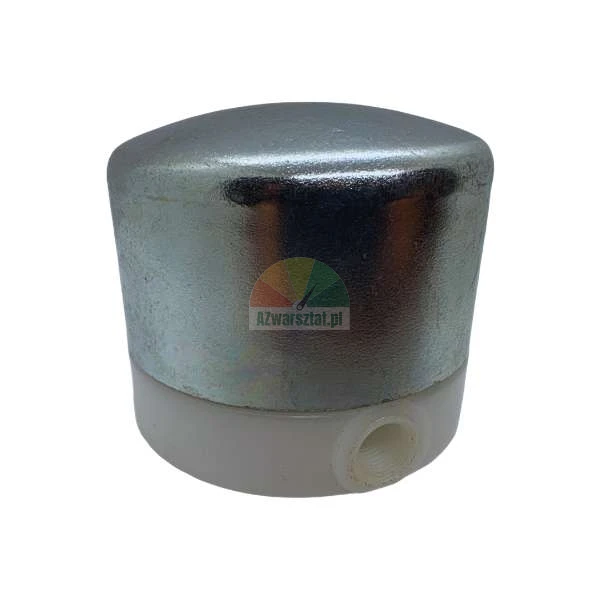

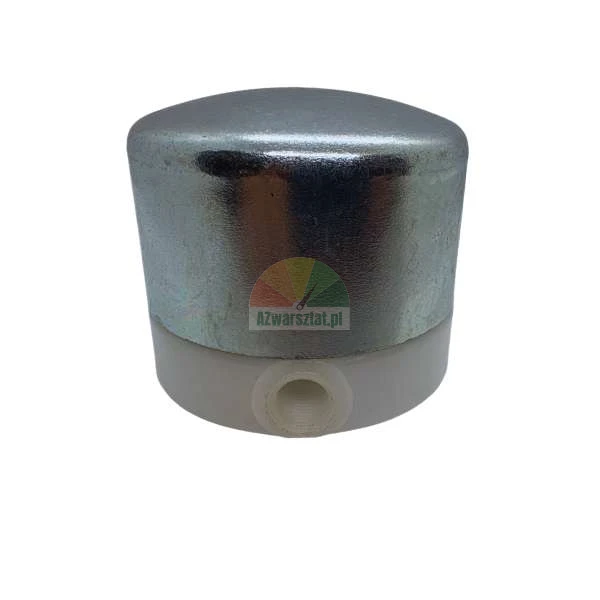

Der serienmäßige 1/8"-Anschluss ermöglicht eine einfache und leckagefreie Verdrahtung in die bestehende TCS 524-Installation - ohne Systemänderungen.

Anwendung und Nutzen für die Werkstatt

Konzipiert für Invento TCS 524 Montagemaschinen (Ersatz für das Original-Fußschloss)
Geeignet für Werkstätten, die Pkw-Reifen, leichte Nutzfahrzeugreifen und RUNFLAT-Reifen montieren
Geeignet für den intensiven täglichen Gebrauch in einer professionellen Werkstatt

Der Austausch eines verschlissenen oder undichten Stellantriebs durch dieses Set beseitigt das Spiel, verbessert die Präzision des Verriegelungsmechanismus und erhöht die Sicherheit bei der Arbeit an der Reifenmontiermaschine Invento TCS 524.

Warum sollten Sie sich für diesen Ersatz entscheiden?

Kompletter Satz - keine Auswahl von Einzelteilen notwendig
Leistung und Geometrie sind auf das Montagewerkzeug TCS 524abgestimmt
Robuste, korrosionsbeständige Konstruktion
Schnelle Montage, minimale Maschinenstillstandszeit

Eine praktische Lösung für Reifenreparaturwerkstätten, die ihre Invento TCS 524-Montiermaschine voll funktionsfähig halten wollen und dabei die Präzision der Kopfverriegelung und die Sicherheit des Bedieners erhalten wollen.
