Taste – Not-Aus (schwarz) 1xNC
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.

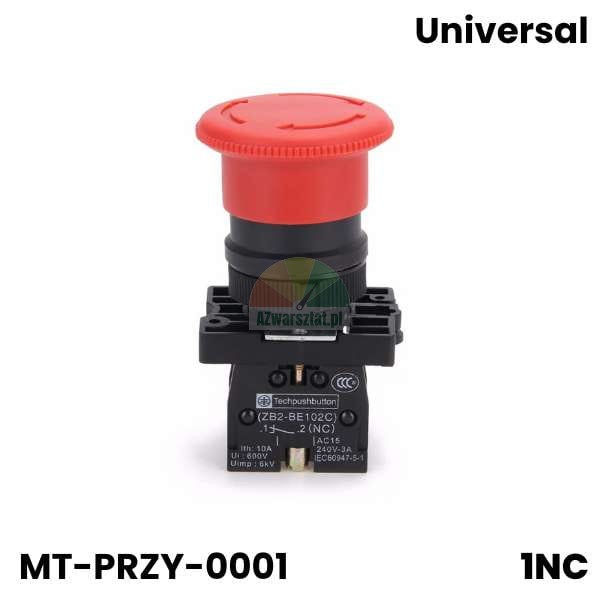

Produktcode: MT-PRZY-0001
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

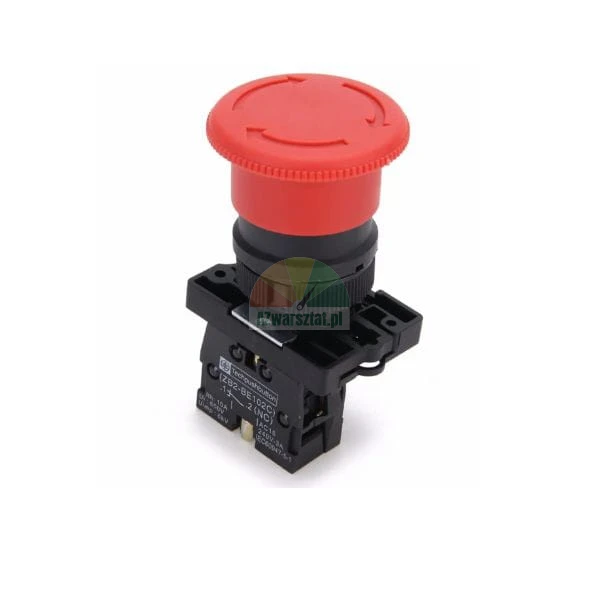

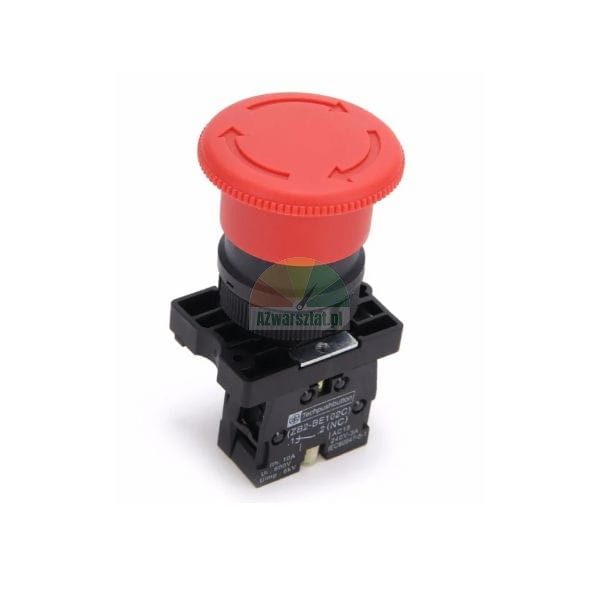

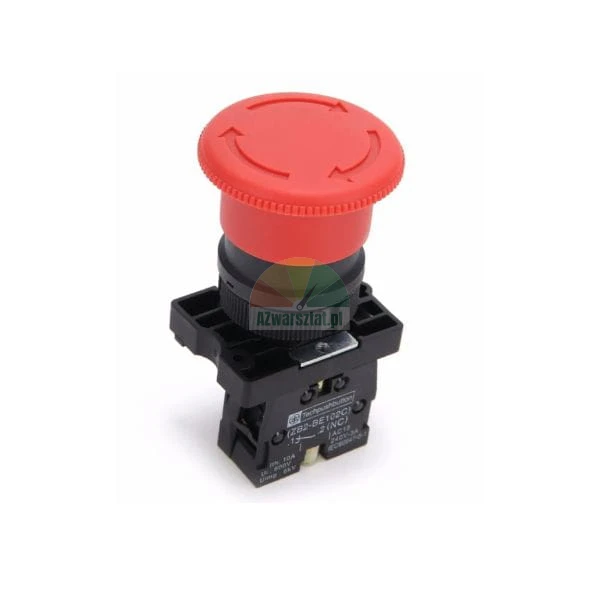

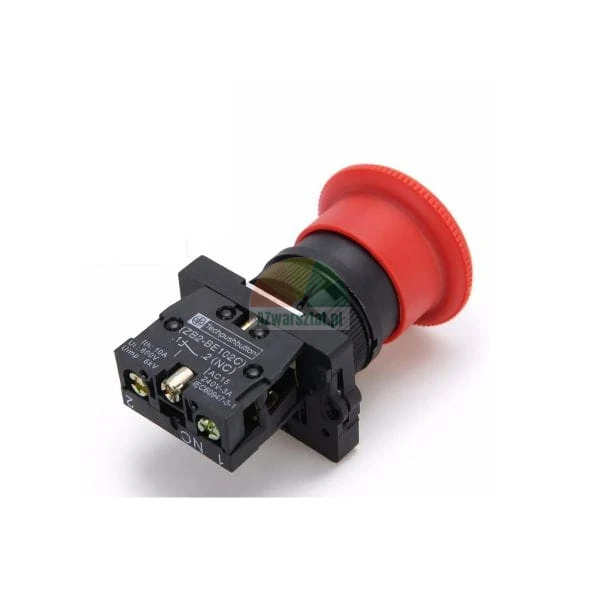

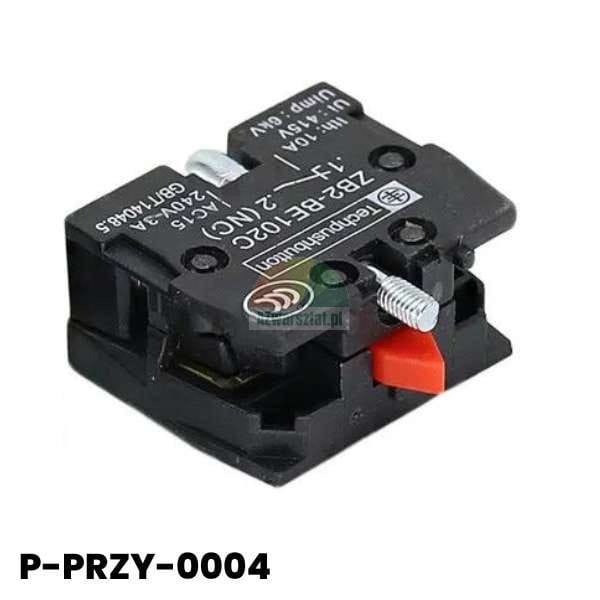

Not-Aus-Taster 1xNC – ZB2-BE102C
Pilztaster zum Not-Aus der Maschine. Beim Drücken wird ein normalerweise geschlossener Kontakt (NC) unterbrochen, der auf dem Bauteil als Klemmen 1–2 (NC) gekennzeichnet ist. Der Kontakt kann in einem Steuerkreis für ein Schütz, ein Relais oder ein Sicherheitssystem einer Montagevorrichtung, eines Hebezeugs, einer Auswuchtmaschine oder einer anderen Werkstattmaschine verwendet werden.
Dieser Druckknopf darf nicht als Schalter zum direkten Unterbrechen des Motorstromkreises verwendet werden. Bei Motorlast können Strom und Lichtbogen die Kontakte beschädigen. In der Praxis sollte der NC-Kontakt den Stromkreis der Schützspule oder den Eingang des Steuerungssystems unterbrechen, das den Antrieb abschaltet.
Technische Daten
| Typ | Not-Aus-Taster, Pilztaster |
| Bezeichnung | ZB2-BE102C |
| Kontakte | 1x NC, Klemmen 1–2 |
| Thermischer Strom Ith | 10 A |
| Isolationsspannung Ui | 415 V |
| Nennbetriebskategorie | AC-15: 240 V / 3 A |
| Stoßspannung Uimp | 6 kV |

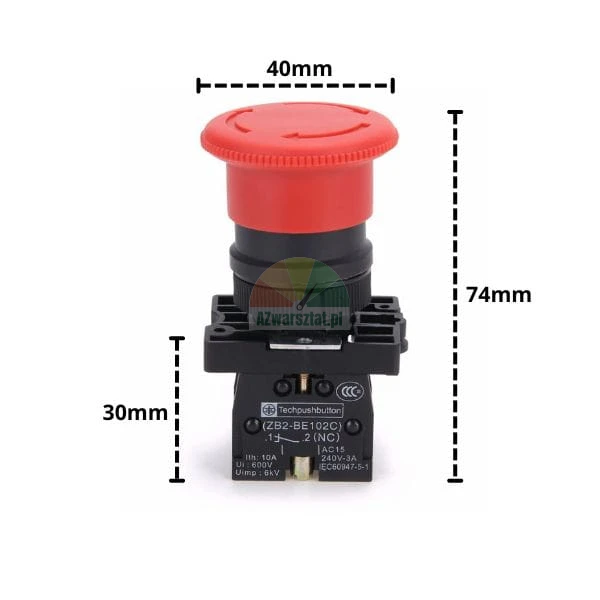

| Durchmesser des Bohrkopfes | 40 mm |
| Gesamthöhe | 74 mm |
| Höhe des Kontaktteils | 30 mm |
Auswahl und Einbau in die Maschine
- Vergleichen Sie vor der Bestellung den Durchmesser des Schaltkopfes, die Gesamthöhe und die Befestigungsart mit der Position des alten Druckknopfes. Die Anzahl der Kontakte allein bestätigt noch keine mechanische Austauschbarkeit.
- Verwenden Sie im Sicherheitskreis die Klemmen 1–2 NC. Beim Drücken des Tasters sollte der Stromkreis unterbrochen werden und das Antriebsschütz abschalten oder die Steuerung in den Sicherheitszustand wechseln.
- Überprüfen Sie nach dem Anschluss die Funktion mit einem Messgerät bei abgeschalteter Stromversorgung: Vor dem Betätigen des Tasters sollte der NC-Kontakt leitend sein, nach dem Betätigen sollte er unterbrochen sein.
- Führen Sie nach dem Austausch einen Test im tatsächlichen Steuerkreis durch. Überprüfen Sie, ob der Stopp alle Antriebe umfasst, die eine Gefahr darstellen können, und ob der Neustart nicht automatisch erfolgt, sobald der Taster wieder freigegeben wird.
Ein frühes Anzeichen für den Verschleiß des NC-Kontakts ist das zeitweise Anhalten der Maschine bei Vibrationen, die Notwendigkeit, den Taster stärker zu drücken, oder das Ausbleiben einer Reaktion des Schützes trotz korrekter Kabelverbindung. Ein weiterer Betrieb mit einem solchen Druckknopf kann zu selbstständigen Unterbrechungen im Steuerkreis, Funkenbildung an den Klemmen und einem unregelmäßigen Betrieb des Schützes führen.
Die häufigste Ursache für Probleme bei Werkstattmaschinen ist nicht der Druckknopfmechanismus selbst, sondern ein lockeres Kabel an der Klemme, eine auf den Kontaktblock übertragene Zugkraft der Kabel oder Verschmutzungen und mechanische Beschädigungen des Kopfes. Nach der Montage sollten die Leitungen so verlegt werden, dass sie beim Drücken und Entriegeln des Schalters nicht an den Klemmen ziehen.
