Joystick für das Bedienfeld der LKW-Montagemaschine
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.

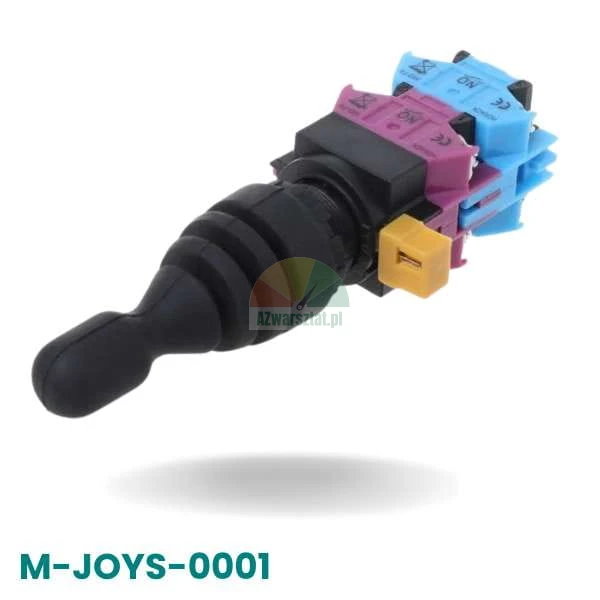

Produktcode: MT-JOYS-0001
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
Joystick für das Bedienfeld einer LKW-Reifenmontagemaschine
Joystick mit Schalterbaugruppe für das Bedienfeld einer Lkw-Reifenmontagemaschine. Das Bauteil dient zur manuellen Steuerung der Bewegung ausgewählter Maschinenkomponenten wie des Werkzeugwagens, des Arbeitsarms oder des Spannsystems – je nach Konfiguration der jeweiligen Reifenmontagemaschine.
In der Dokumentation der Lkw-Reifenmontagemaschinen von Ravaglioli arbeitet der Steuerhebel im „Hold-to-Run“-Modus: Die Funktion ist nur aktiv, solange der Joystick in die ausgewählte Richtung gedrückt gehalten wird. Bei dieser Lösung können die Schwenkrichtungen unter anderem für die Bewegung des Werkzeugwagens sowie das Heben und Senken des selbstspannenden Arms zuständig sein. Nach dem Loslassen des Joysticks sollte dieser in die Neutralstellung zurückkehren.
Technische Daten

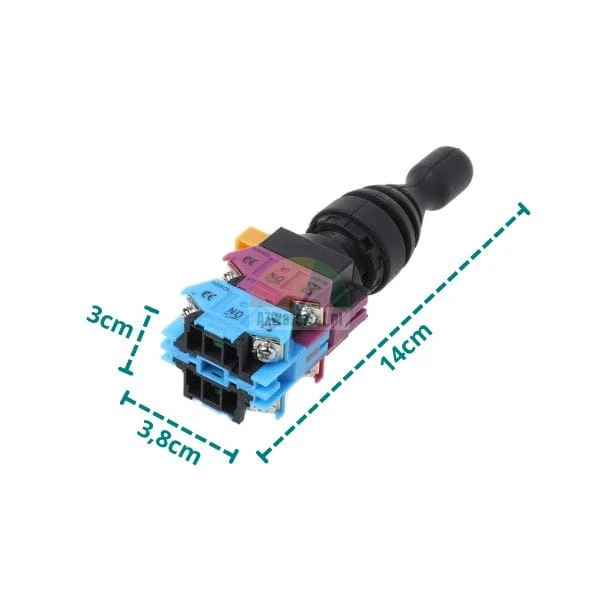

| Typ | Joystick für das Bedienfeld der LKW-Montagemaschine |
| Gesamthöhe | 14 cm |
| Breite des Gehäuses | 3,8 cm |
| Tiefe der Schalterbaugruppe | 3 cm |

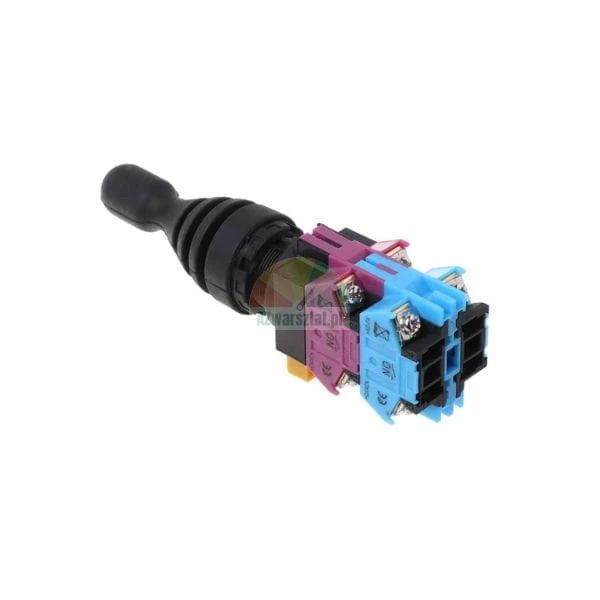

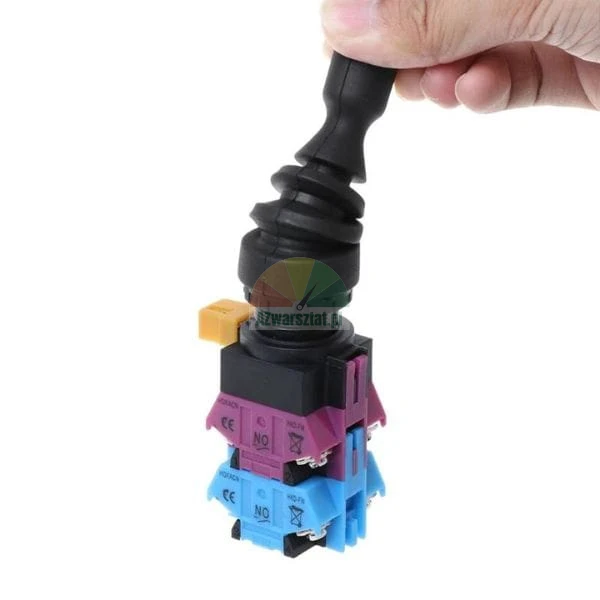

| Aufbau | Joystick mit Balgschutz und zwei Schaltkontaktblöcken |
| Kennzeichnungen auf den Kontakten | NO, Klemmennummerierung sowie Herstellerkennzeichnungen der Schalter |
Was ist vor der Bestellung zu beachten?
Das Aussehen des Joysticks allein garantiert noch nicht die Kompatibilität mit jedem Truck-Einbaurahmen. Vor dem Einbau sollten die Anzahl der Kontaktblöcke, die Anordnung der Klemmen, die Befestigungsart, die Lage der Kabel sowie die Abmessungen des in die Schalttafel eingebauten Teils verglichen werden. Die Fotos geben weder die Spannung noch die elektrische Belastbarkeit der Kontakte an, daher sollten diese Parameter nicht „nach Augenmaß“ ausgewählt werden.
Außerdem muss die Funktionslogik des vorhandenen Bauteils überprüft werden: Erfolgt die Steuerung über normalerweise offene Kontakte oder werden auch normalerweise geschlossene Kontakte verwendet? Eine Vertauschung der Klemmenbelegung kann zu einer Änderung der Bewegungsrichtung oder zum Ausbleiben der Stoppfunktion beim Loslassen des Joysticks führen.
Anzeichen für Verschleiß während des Maschinenbetriebs
- Die Bewegung der Baugruppe setzt erst ein, nachdem der Hebel kräftig ausgeschwenkt oder seitlich bewegt wurde;
- nach dem Loslassen des Joysticks kommt die Baugruppe nicht sofort zum Stillstand oder kommt erst mit Verzögerung zum Stillstand;
- die gleiche Bewegungsrichtung bricht bei stärkerer Auslenkung ab, obwohl die Spule des Magnetventils und die Stromversorgung funktionsfähig sind;
- es ist notwendig, die Neutralstellung zu „suchen“;
- die Bewegung ist nur in eine Richtung möglich, und die Messung der Kontaktdurchgängigkeit ändert sich beim Auslenken des Hebels nicht korrekt.
Ein verschlissener Joystick kann zu einem Steuerungsausfall führen. Wenn der Kontakt nach dem Loslassen des Hebels geschlossen bleibt, erhält das Magnetventil möglicherweise weiterhin ein Signal, und der Arm oder Schlitten kann sich weiterbewegen. Daher sollte man sich bei einer Störung, die die Rückkehr in die Neutralstellung betrifft, nicht darauf beschränken, nur die Bewegungsrichtung selbst zu überprüfen.
Montage und Überprüfung nach dem Austausch
Nach dem Anschließen der Kabel sollte jede Richtung einzeln geprüft werden, beginnend mit dem Betrieb ohne Last und unter Beobachtung der Magnetventile. Bei einem momentanen Steuersystem sollte die Bewegung sofort nach dem Loslassen des Joysticks aufhören. Anschließend muss überprüft werden, ob die Auslenkung nach links, rechts, oben und unten der gleichen Richtung entspricht wie vor dem Austausch.
Die Schutzhülle des Joysticks verhindert, dass Staub, Feuchtigkeit und Rückstände des Montagemittels in den Schaltmechanismus gelangen. Ein Riss oder der Verlust der Elastizität geht häufig auf Kontaktprobleme voraus, insbesondere bei Bedienfeldern, die mit Reifenschmiermittel, Wasser und Verschmutzungen vom Untergrund in Berührung kommen.
Wichtig: Die Auswahl sollte nicht ausschließlich auf der Bezeichnung „Joystick Truck“ basieren. Vergleichen Sie vor der Bestellung die Abmessungen 14 cm, 3,8 cm und 3 cm, die Anordnung der Kontaktblöcke sowie die Klemmenbezeichnungen mit dem in Ihrem Bedienfeld eingebauten Bauteil.
