Griff mit Ventil – komplett, Typ B
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-RACZ-0002
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

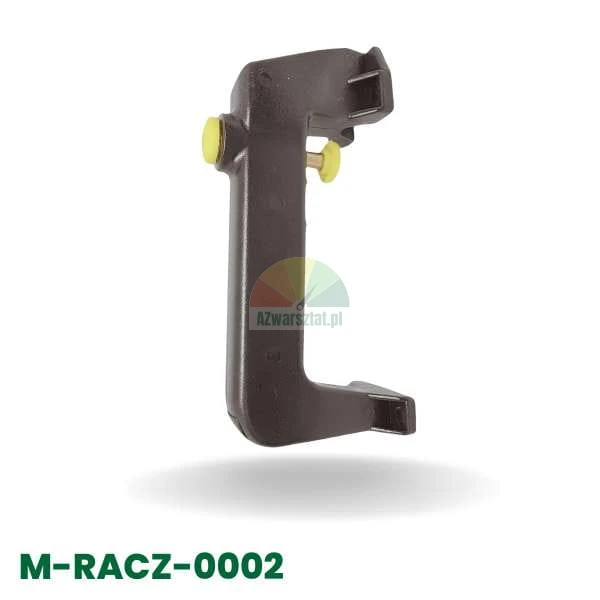

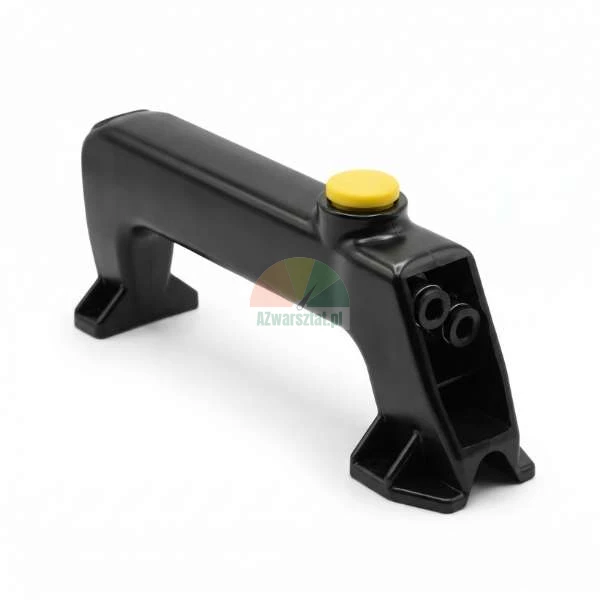

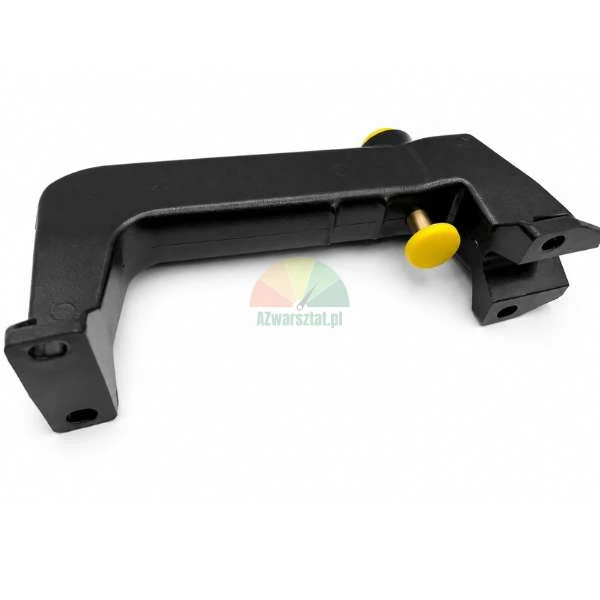

Bediengriff mit Ventil – Komplettset Typ B für Reifenmontiermaschine
Kompletter Steuergriff mit Pneumatikventil, bestimmt für Reifenmontiermaschinen mit in den Griff integrierter Steuerung. Der Griff ermöglicht es dem Bediener, die Maschine zu bedienen, ohne die Hand von der Arbeitsbaugruppe zu nehmen.
Der Griff passt zu vielen auf dem Markt erhältlichen Reifenmontiermaschinen. Bei der Auswahl sollte man sich nicht ausschließlich auf die Bezeichnung „Typ B“ verlassen – vor der Bestellung müssen der Befestigungsabstand, die Lage der Bohrungen sowie die Art des Anschlusses der Pneumatikschläuche mit dem ausgedienten Griff verglichen werden.
Wichtig bei der Auswahl: Eine universelle Ausführung bedeutet nicht, dass sie mit jeder Reifenmontiermaschine kompatibel ist. Die häufigste Ursache für eine mangelnde Kompatibilität ist ein anderer Abstand der Halterungen, eine abweichende Befestigungsgeometrie oder auf der gegenüberliegenden Seite verlegte Leitungen.
Technische Daten
- Typ: B
- Ausführung: Kompletter Handgriff mit Ventil und Bedientasten
- Verwendungszweck: Reifenmontiermaschinen mit pneumatischer Steuerung der Arbeitsbaugruppe

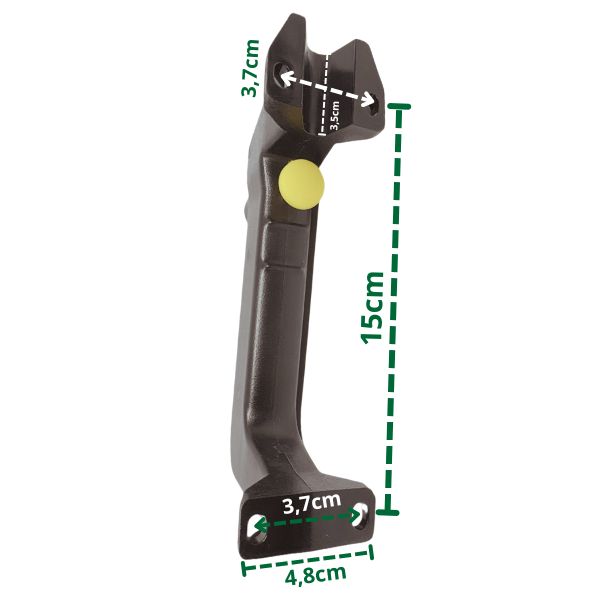

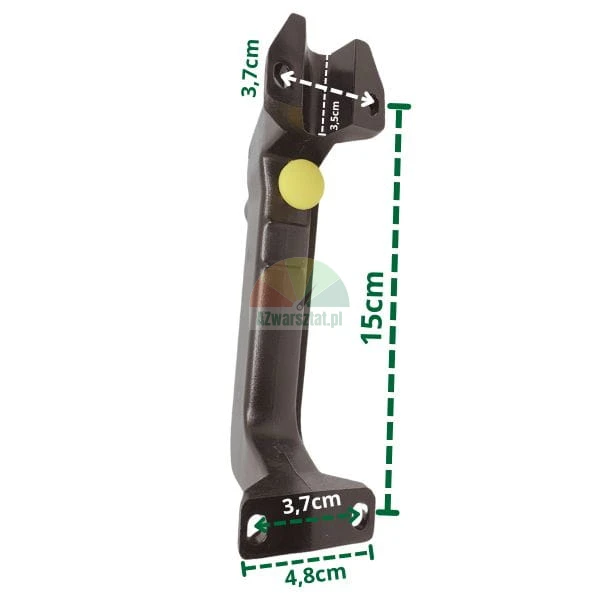

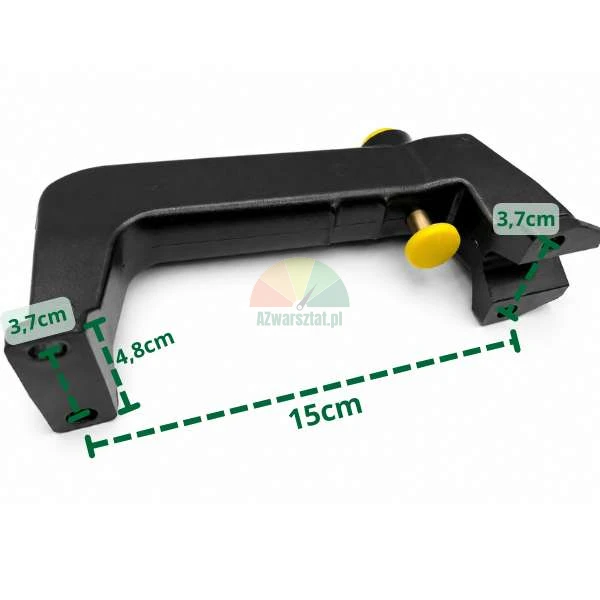

- Auf dem Maßbild gezeigter Abstand: 15 cm
- Abmessungen der auf dem Foto gezeigten Befestigungselemente: ca. 3,7 cm und 4,8 cm
- Auf dem Foto abgebildete Bohrungen: 6 mm
- Farbe der Tasten: gelb
Einsatzort und Funktion
Der Griff wird an der Steuereinheit oder am Arm der Montagevorrichtung montiert. Das integrierte Ventil leitet Druckluft zum entsprechenden Stellantrieb, und über die Tasten lässt sich die der jeweiligen Maschinenausführung zugewiesene Funktion steuern, beispielsweise das Entriegeln, das Verschieben oder das Verstellen des Arms.
In der ATH-Heinl-Teiledokumentation wird der komplette Handgriff mit Ventil als separate Baugruppe aufgeführt, wobei das Ventil zusammen mit dem Bolzen, der Führung, dem Druckknopf und der Dichtung aufgeführt ist. Das bedeutet, dass bei Problemen mit der Steuerung nicht immer der gesamte Handgriff ausgetauscht werden muss; bei Verschleiß des Gehäuses, der Befestigung oder mehrerer Bauteile gleichzeitig verringert der Austausch der kompletten Baugruppe jedoch das Risiko einer erneuten Demontage.
Anzeichen für Verschleiß am Ventil oder am Griff
- Der Antrieb reagiert erst nach kräftigem oder nicht axialem Drücken des Druckknopfes;
- die Bewegung des Arms erfolgt verzögert, ungleichmäßig oder stoppt nach dem Loslassen des Knopfes;
- im Bereich des Griffs ist nach dem Anschließen der Anlage ein ständiges Entweichen von Luft zu hören;
- die Funktion arbeitet nur in einer bestimmten Position des Griffs;
- der Druckknopf kehrt nicht vollständig in die Ausgangsposition zurück;
- Der Griff weist ein spürbares Spiel gegenüber der Befestigung auf, wodurch der Druck auf das Ventil nicht reproduzierbar ist.
Ein ständiger Luftverlust durch ein undichtes Ventil erhöht die Belastung der Luftaufbereitung und kann zu einem häufigeren Einschalten des Kompressors führen. Ein nur teilweise geöffnetes Ventil hingegen drosselt den Durchfluss zum Antrieb – der Bediener könnte dann fälschlicherweise annehmen, dass das Problem beim Zylinder, am Verteiler oder am Druckregler liegt.
Worauf ist beim Austausch zu achten
- die Position beider Befestigungsenden sowie der Bohrungen mit dem an der Maschine montierten Griff vergleichen;
- prüfen Sie, ob die Pneumatikschläuche die richtige Länge haben und nach dem Festschrauben des Griffs nicht geknickt sind;
- die Reihenfolge der Leitungen einhalten – ein Vertauschen der Anschlüsse kann die Funktion der gesteuerten Funktion umkehren;
- Überprüfen Sie nach der Montage die Funktion jeder Taste bei geringer Belastung der Arbeitsbaugruppe;
- Überprüfen Sie, ob der Antrieb nach dem Loslassen der Taste ohne selbstständiges Nachlaufen zum Stillstand kommt;
- Prüfen Sie nach dem Anlegen des Drucks, ob das Ventil in Ruhestellung keine Luft durchlässt.
Der Druckknopf darf nicht schräg betätigt werden, und der Griff darf nicht als Haltegriff zum Verstellen des Arms verwendet werden. Eine seitliche Belastung des Ventilstifts beschleunigt den Verschleiß der Führung und kann zu Symptomen führen, die einem Defekt der Pneumatik der Maschine ähneln.
Anwendung
Der Handgriff mit Ventil Typ B ist für die Reparatur oder Wiederherstellung der Steuerung bei vielen Modellen von Reifenmontiermaschinen vorgesehen. Wir empfehlen, vor dem Kauf die Abmessungen auf dem Foto mit dem in der Maschine montierten Bauteil zu vergleichen, insbesondere den Abstand von 15 cm, die Befestigungsmaße sowie die 6-mm-Bohrungen.
