Kunststoffabdeckung für Montagelöffel, 34,5 cm
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-LYCH-0003
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

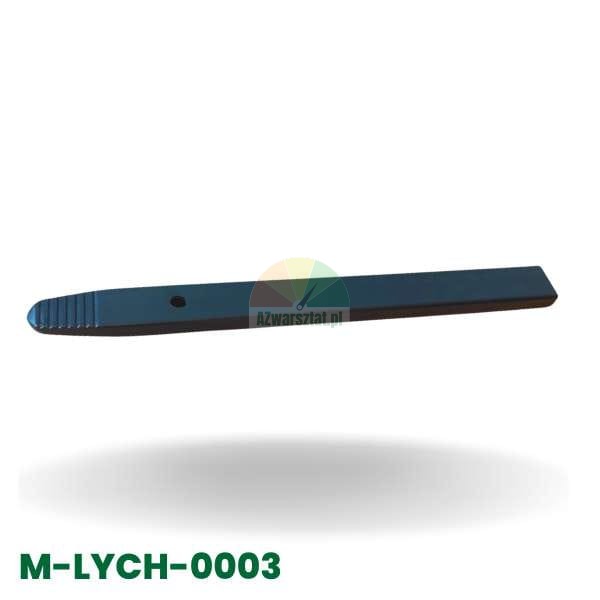

Kunststoffabdeckung für Montageschaufel, 34,5 cm
Kunststoffschutz für die Montageschaufel einer Reifenmontiermaschine. Er wird auf den Metallteil der Schaufel aufgesetzt, der an der Felge arbeitet, um den direkten Kontakt des Metalls mit der Felgenoberfläche beim Ab- oder Aufziehen des Reifens zu begrenzen.
Die Schutzhülle ist besonders wichtig bei Aluminiumfelgen sowie lackierten und polierten Felgen. Eine abgenutzte oder verrutschte Schutzhülle kann die Kante der Stahlschaufel freilegen und punktuelle Kratzer am Felgenrand verursachen. In der Bedienungsanleitung der Ravaglioli-Montagemaschine wird der Kunststoffschutz als Element genannt, das verhindert, dass die Felge beim Drehen des Rades durch die Schaufel zerkratzt wird.
Technische Daten
| Teileart | Kunststoffschutz für Montageschaufel |
| Farbe | Schwarz |
| Länge gemäß Maßzeichnung | 34,2 cm |
| Abstand der Befestigungslöcher | 4 cm |
| Profilbreite | 32 mm |
| Abmessung der Profilöffnung am Ende der Abdeckung | 14 mm |
Hinweis zur Auswahl: Die Produktbezeichnung bezieht sich auf eine Länge von ca. 34,5 cm, während die auf der Maßzeichnung gemessene Länge der Abdeckung 34,2 cm beträgt. Vor der Bestellung sollten Sie die Länge, den Profilquerschnitt und den Lochabstand mit der in der jeweiligen Schaufel montierten Abdeckung vergleichen.
Was vor der Montage zu prüfen ist
- Die Schutzhülle sollte über die gesamte Länge an der Schaufel anliegen. Wenn sie nur an einem Ende aufliegt, verkeilt sie sich während des Betriebs oder rutscht am Rand der Felge entlang.
- Die Bohrungen in der Schutzabdeckung müssen mit den Bohrungen in der Schaufel übereinstimmen. Der Versuch, die Montage durch Aufbohren oder Festschrauben des Teils unter Spannung zu erzwingen, kann zu Rissen im Kunststoff um die Bohrungen herum führen.
- Beim Austausch sollten Sie nicht nur die Länge, sondern auch den Endquerschnitt von 14 mm und die Profilbreite von 32 mm vergleichen. Die Länge allein garantiert keine korrekte Passform.
Anzeichen von Verschleiß während des Betriebs
- das Auftreten metallischer Spuren am Felgenrand trotz korrekter Einstellung des Kopfes,
- abgeschliffene oder abgenutzte Stellen auf der Oberfläche der Schutzabdeckung, insbesondere im Kontaktbereich mit der Felge,
- Spiel an den Befestigungslöchern und ein Verrutschen der Abdeckung gegenüber der Schaufel,
- Risse an den Bohrungen oder Delaminierung der Profilkante,
- erhöhter Widerstand beim Führen der Schaufel unter dem Reifenfuß, wenn die beschädigte Kante der Schutzabdeckung am Gummi hängenbleibt.
Eine abgenutzte Schutzabdeckung kann die Felge zerkratzen. Ein lockeres Bauteil kann die Position der Schaufel relativ zum Felgenrand verändern, den Kraftaufwand für die Drehung des Tisches erhöhen und eine punktuelle Belastung des Reifenfußes verursachen. Bei harten Niederquerschnittsreifen kann dies die Beschädigung sowohl der Schutzabdeckung als auch der Felgenkante beschleunigen.
Anwendung
Es handelt sich um eine austauschbare Kunststoffabdeckung für die Metallmontageschaufel einer Reifenmontiermaschine. Das Teil ist entsprechend den Abmessungen der vorhandenen Schaufel auszuwählen: Länge ca. 34,2 cm, Lochabstand 4 cm, Profilbreite 32 mm und Durchmesser der Endbohrung im Profil 14 mm.
