Kunststoffkegel (135 mm)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-STOZ-0003
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

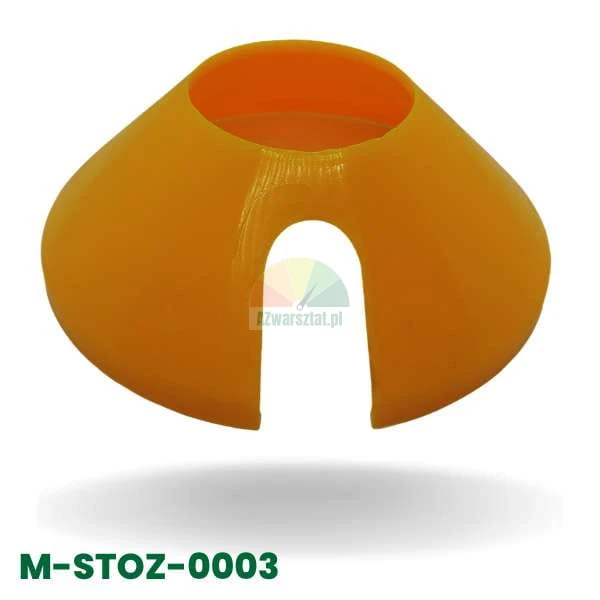

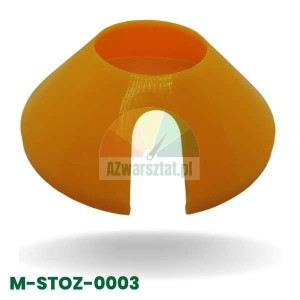

Kunststoffkegel 135 mm für Auswuchtmaschine
Der Kunststoffkonus dient zur Zentrierung der Felge auf der Welle der Auswuchtmaschine. Das Element stützt sich auf die zentrale Bohrung der Felge ab und legt deren Position in Bezug auf die Drehachse fest. Die korrekte Zentrierung hat direkten Einfluss auf die Wiederholgenauigkeit der Unwuchtmessung sowie auf die Anzahl der Gewichte, die für ein korrektes Ergebnis erforderlich sind.
Dank des Schlitzes an der Seite lässt sich der Kegel auf das Zentrierelement aufsetzen, ohne dass die Welle oder andere Befestigungsteile demontiert werden müssen. Beim Aufsetzen muss der Konus axial eingeschoben und so geführt werden, dass er gleichmäßig an der Felge anliegt. Ein Verklemmen des Konus am Rand der Bohrung kann zu einer exzentrischen Ausrichtung des Rades führen, obwohl die Mutter oder die Klemmvorrichtung korrekt angezogen wurden.

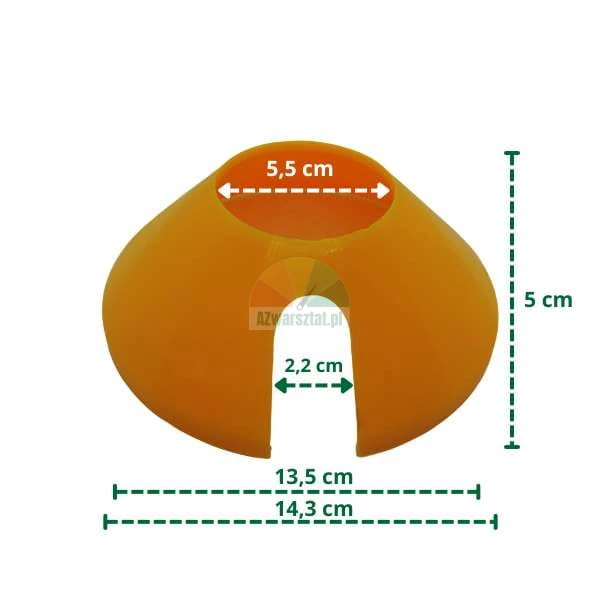

Technische Daten
- Typ: Zentrierkonus für Auswuchtmaschine
- Material: Kunststoff
- Nenn-Durchmesser: 135 mm
- Basisdurchmesser gemäß Maßzeichnung: 13,5 cm
- Maximaler Außendurchmesser gemäß Abbildung: 14,3 cm
- Höhe: 5 cm
- Durchmesser der Öffnung: 5,5 cm
- Breite des Ausschnitts: 2,2 cm
Hinweis zur Auswahl: Die Angabe „135 mm“ beschreibt nicht den gesamten Umriss des Elements. Vor der Bestellung sollten Sie den Durchmesser der Öffnung, den Auflagebereich an der Felge, den Durchmesser des Zentrierelements sowie die in der jeweiligen Auswuchtmaschine verwendete Befestigungsart vergleichen.
Montage- und Wartungshinweise
Ravaglioli empfiehlt in den Anleitungen der Auswuchtmaschinen, den Konus mit dem verengten Teil in Richtung des Rades zu montieren. Bei Aluminiumfelgen mit sehr präziser Zentrierung lässt der Hersteller in bestimmten Anwendungsfällen die Montage des Konus von der Außenseite der Felge zu – die Befestigungsart muss gemäß der Anleitung des jeweiligen Auswuchtmaschinenmodells gewählt werden.
Der häufigste Fehler besteht nicht in einem vollständigen Bruch des Konus, sondern in einer dauerhaften Verformung seiner Auflagefläche. Dabei entstehen Spuren vom Rand der Felgenbohrung, und das Rad nimmt nach dem erneuten Einbau eine etwas andere Position ein. Ein Anzeichen dafür ist ein schwankendes Auswuchtungsergebnis: Nach dem Abnehmen und erneuten Aufsetzen desselben Rades zeigen die von der Maschine angezeigten Gewichte nicht mehr genau an denselben Stellen an.
Der Konus kann beschädigt werden, wenn er schräg eingedrückt wird, das Rad bei nicht axialer Ausrichtung festgedrückt wird oder die Felge gegen das Zentrierelement stößt. Besonders stark beansprucht wird der Bereich am Schlitz – dessen Ausdehnung oder Riss verändert die Geometrie der Auflagefläche und kann zu Montageflattern führen.
Beim Austausch lohnt es sich, das neue Element nicht nur hinsichtlich des Nenndurchmessers, sondern auch hinsichtlich der Höhe, des Basisdurchmessers, des Lochdurchmessers und der Breite des Schlitzes mit dem alten zu vergleichen. Abweichungen bei diesen Maßen können den Auflagepunkt der Felge verändern oder den korrekten Durchgang des Kegels durch das Befestigungselement verhindern.
Die Bedienungsanleitung der Ravaglioli-Auswuchtmaschine empfiehlt, die Halterung vor dem Einspannen des Rades zu reinigen. Verschmutzungen zwischen Halterung, Felge und Konus bilden eine zusätzliche Distanzschicht; selbst ein dünner Belag aus Korrosion oder angetrocknetem Schmierfett kann die axiale Lage des Rades verändern und vom Bediener fälschlicherweise als Unwucht interpretiert werden.
