Feder für Reifenmontiermaschine 18,8 cm / 3,1 cm

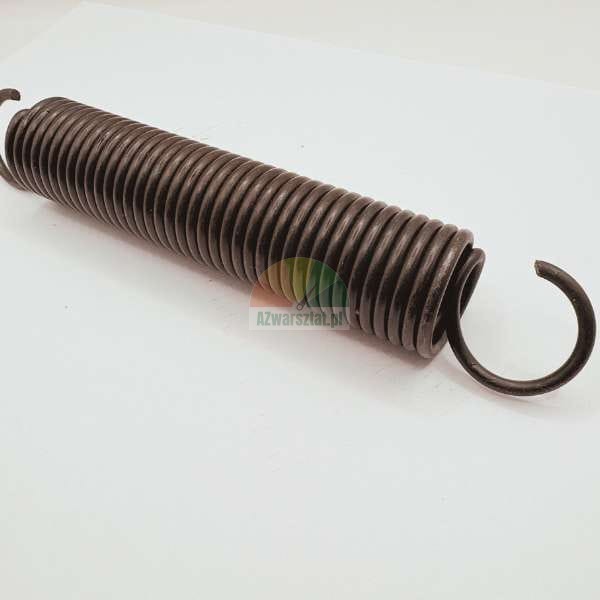

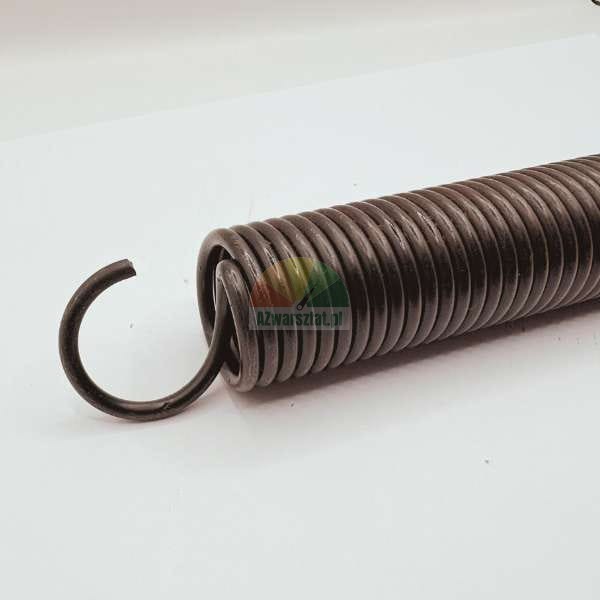

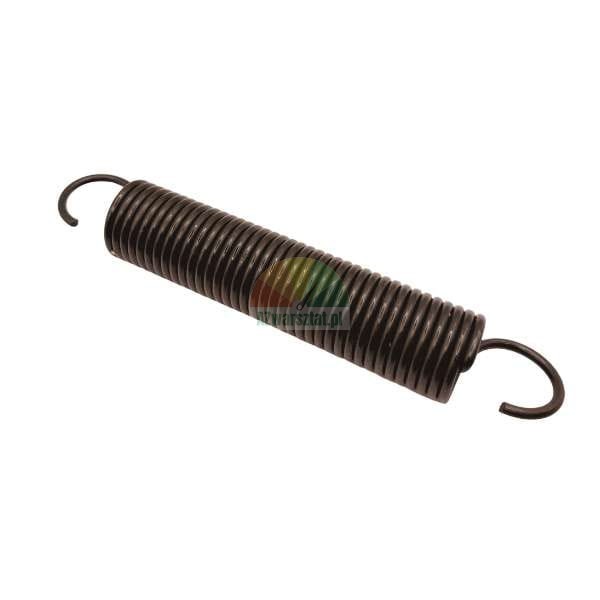

Zugfeder mit Ösen, vorgesehen für den Einsatz in Reifenmontiermaschinen. Je nach Maschinenkonstruktion kann sie für die Rückstellung des Pedals, des Hebels, des Arms oder eines anderen Steuerelements in die Ausgangsposition sorgen.
In den Dokumentationen zu Reifenmontiermaschinen werden Federn dieses Typs unter anderem als Rückstellfedern für Pedale sowie als Rückstellelemente für den Arm oder den Hilfsmechanismus bezeichnet. Ihre Schwächung kann dazu führen, dass der Hebel nicht vollständig zurückkehrt, das Ventil in einer Zwischenstellung verbleibt oder sich das durch die Feder gesteuerte Element lockert.

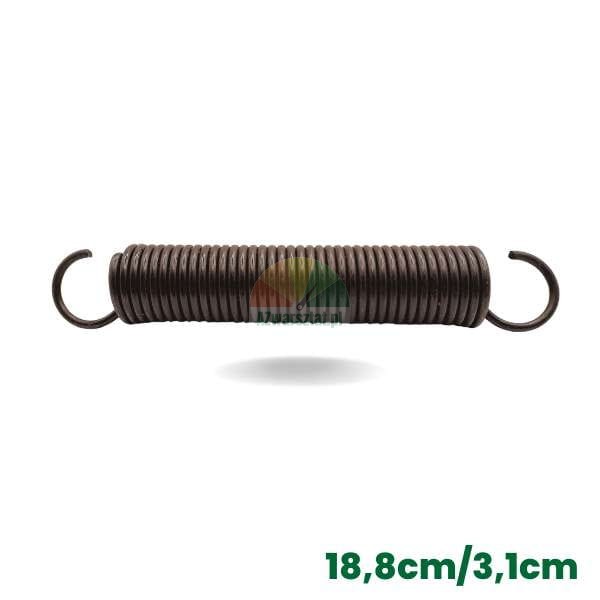

Technische Daten
| Typ | Zugfeder mit Ösen |
| Gesamtlänge | 18,8 cm |
| Länge des Federkörpers | 13,4 cm |
| Außendurchmesser des Federkörpers | 3,1 cm |
| Endstück | Hakenösen auf beiden Seiten |

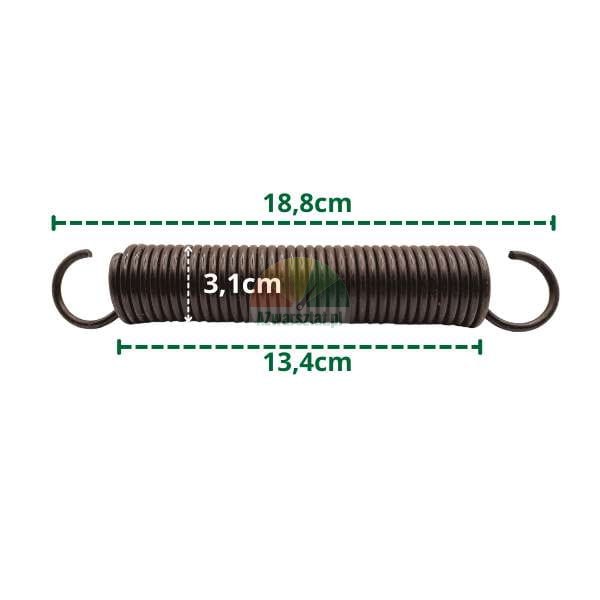

Vergleichen Sie bei der Auswahl nicht ausschließlich die Gesamtlänge. Die Passform wird auch durch die Länge des Körpers selbst, den Durchmesser der Feder, die Form der Ösen sowie den verfügbaren Platz zum Einhängen beeinflusst. Auf der Maßskizze beträgt die Länge des Körpers 13,4 cm, während die Angabe von 18,8 cm auch die Ösen umfasst.
Anzeichen für Verschleiß an der Montagevorrichtung
- Das Pedal, der Hebel oder der Arm kehrt langsamer als zuvor zurück oder bleibt vor der Neutralstellung stehen,
- der Mechanismus muss nach dem Loslassen der Steuerung manuell zurückgezogen werden,
- das pedalgesteuerte Ventil bleibt teilweise gedrückt, was zu einem langsamen Betrieb des Stellantriebs oder einer unvollständigen Luftabschaltung führen kann,
- die Feder weist einen verlängerten Körper, einen ungleichmäßigen Hub, eine verbogene Öse oder eine sichtbare Verformung eines der Haken auf,
- es entsteht Spiel am Zugseil, da die geschwächte Feder die korrekte Spannung des Mechanismus nicht aufrechterhält.
Ein Bruch muss nicht unbedingt das früheste Anzeichen für Verschleiß sein. Häufiger ändert sich zunächst die Ruhestellung des Pedals oder des Hebels, und der Mechanismus beginnt, ungleichmäßig zurückzufedern. Ein weiterer Betrieb kann das Zugseil, die Bolzen, die Halterungen und das Ventilsteuerelement belasten, da diese Teile die Bewegung aufnehmen, die eigentlich von einer richtig gespannten Feder abgefedert werden sollte.
Einbau und Auswahl
- Vergleichen Sie vor der Montage die ausgebaute Feder mit den Produktmaßen: 18,8 cm Gesamtlänge, 13,4 cm Körperlänge und 3,1 cm Durchmesser.
- Prüfen Sie, ob die Ösen in der Achse der Befestigungspunkte liegen. Ein Verdrehen der Feder beim Einbau führt zu einer seitlichen Belastung der Haken und beschleunigt deren Verbiegen.
- Ersetzen Sie die Feder nicht durch ein Teil mit einer beliebigen Länge oder einer anderen Vorspannung. Eine zu starke Feder kann die Betätigung des Pedals erschweren, den Zug und das Ventil überlasten, während eine zu schwache Feder keine vollständige Rückstellung des Mechanismus gewährleistet.
- Überprüfen Sie nach der Montage den gesamten Bewegungsbereich des gesteuerten Elements sowie dessen Rücklauf in die Neutralstellung, ohne dass es zu Blockierungen oder einer übermäßigen Spannung der Feder kommt.
Für dieses Produkt liegt keine Liste der passenden Einbaugeräte vor. Vergleichen Sie vor dem Kauf die Abmessungen, die Form der Ösen und die Befestigungsart mit dem in der jeweiligen Maschine eingebauten Bauteil.
