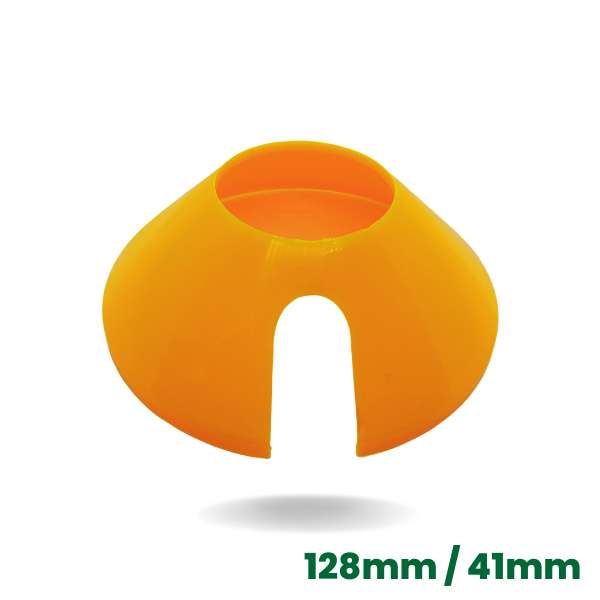

Kunststoffkegel für die Reifenmontage (128 mm/41 mm)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-STOZ-0004
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

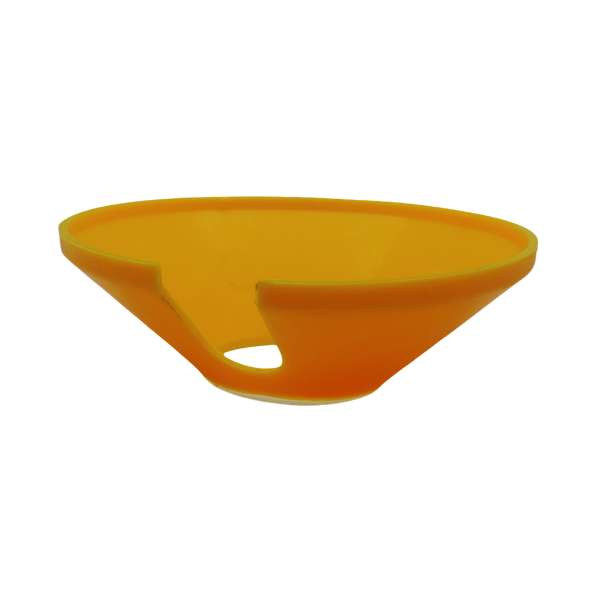

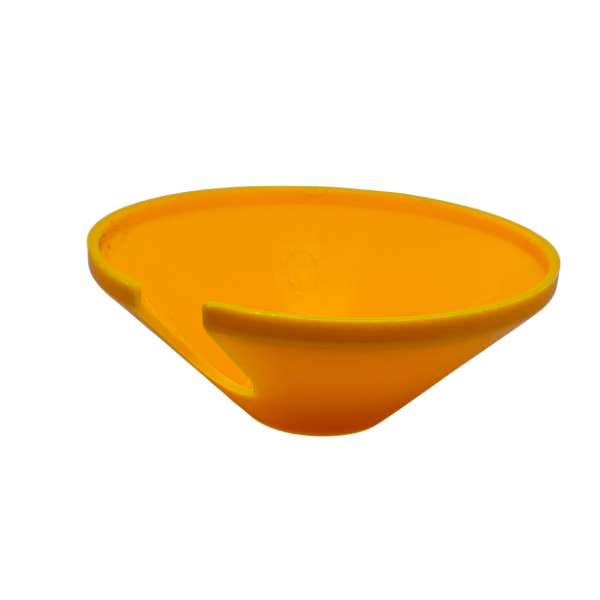

Kunststoffkonus für Reifenmontiermaschine 128 mm / 41 mm
Kunststoffkonus für die Reifenmontiermaschine, der zum Zentrieren und Festklemmen des Rades auf der Spindel oder der Spannvorrichtung der Maschine verwendet wird. Durch die konische Form lässt sich das Element an die Mittenbohrung der Felge anpassen, und die Kunststoffoberfläche verringert das Risiko von Kratzern an lackierten und Aluminiumfelgen.

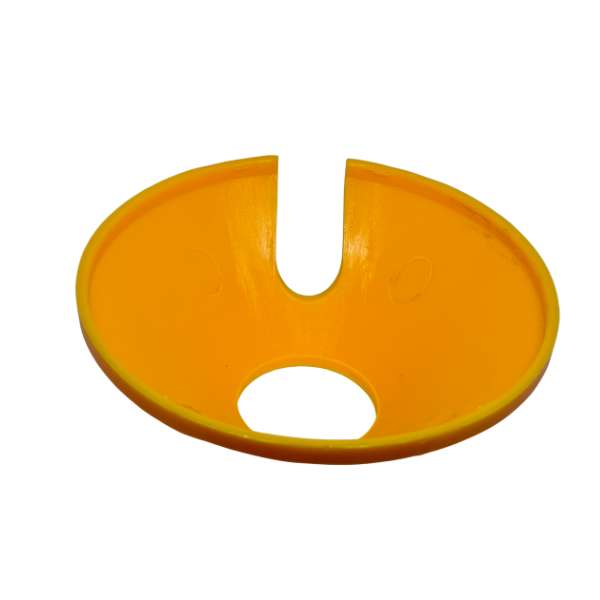

Dank der bis zum Rand reichenden Aussparung lässt sich der Kegel aufsetzen oder abnehmen, ohne dass die übrigen Teile von der Spindel entfernt werden müssen. Während der Arbeit sollte der Kegel gleichmäßig auf der Felge aufliegen; ein Schiefstand führt bereits in der Befestigungsphase zu einem Rundlauffehler des Rades.

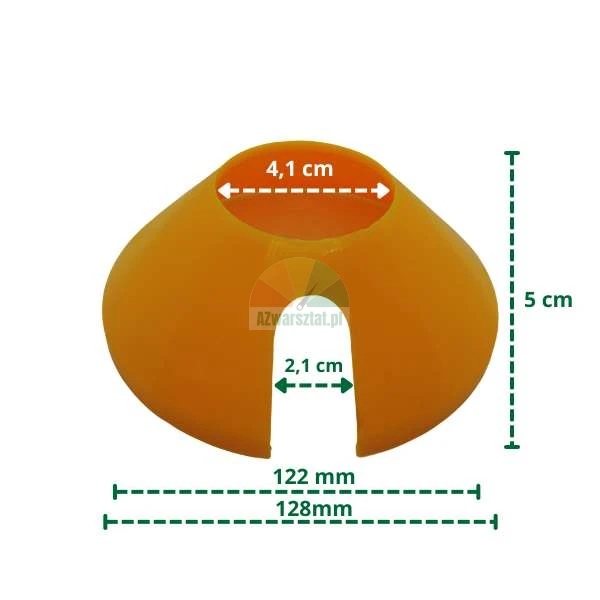

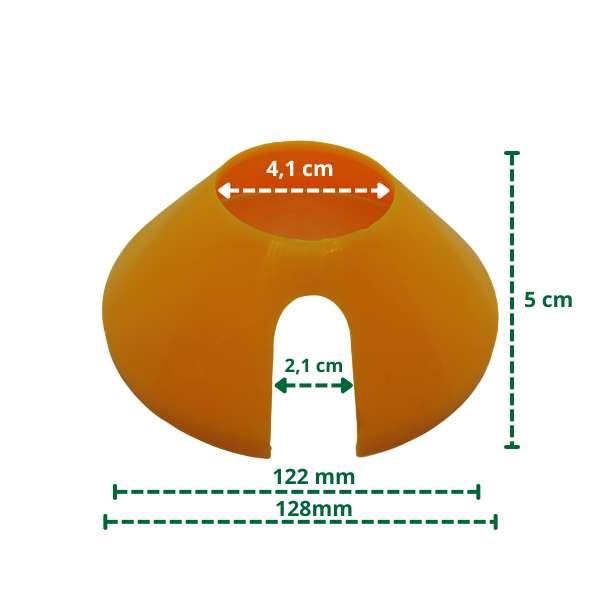

Technische Daten
| Typ | Montagekegel |
| Material | Kunststoff |
| Außendurchmesser | 128 mm |
| Durchmesser an der Basis | 122 mm |
| Durchmesser der oberen Öffnung | 41 mm |
| Höhe | 50 mm |
| Breite der Aussparung | 21 mm |
| Farbe | Gelb |
Was ist bei der Auswahl zu beachten?
Vor der Bestellung sollten Sie nicht nur den Außendurchmesser, sondern auch den Durchmesser der oberen Bohrung, den Durchmesser der Aufnahme an der Unterseite sowie die Ausschnittbreite vergleichen. Die Angabe von 128 mm allein garantiert noch keine Passgenauigkeit für jede Montagevorrichtung, da sich die Kegel hinsichtlich der Geometrie des Führungsteils und der Art des Zusammenwirkens mit dem Dorn unterscheiden können.
Der Konus sollte nicht „mit Druck“ ausgewählt werden. Ist die Führungsbohrung zu klein, kann sich das Element auf dem Dorn verklemmen oder beim Festziehen auseinandergedrückt werden. Ein zu großes Spiel führt dazu, dass der Konus die Felge nicht zentriert, sondern nur punktuell andrückt.
Anzeichen von Verschleiß im Betrieb
- Das Rad weist nach der Montage trotz korrekter Aufspannung auf dem Tisch einen spürbaren Rundlauffehler auf,
- der Konus liegt nur mit einem Teil seines Umfangs auf der Felge auf,
- auf der Führungsfläche treten Abriebspuren, Mattierungen, Grate oder Verformungen der Kanten auf,
- das Element dreht sich relativ zum Zapfen oder steht schräg,
- die Aussparung beginnt sich vom Rand aus auszubreiten, und die Steifigkeit des Konus nimmt ab.
Ein verschlissener Konus kann einen Zentrierfehler auf den gesamten Radbearbeitungsprozess übertragen. Infolgedessen kann der Bediener ein korrekt ausgewuchtetes Rad als unausgewuchtet einstufen, und bei der Reifenmontage kann die Felge exzentrisch zur Spindel ausgerichtet werden.
Montage und Betrieb
Der Konus muss axial eingesetzt werden, ohne mit einem Hammer darauf zu schlagen und ohne ihn mit einem Werkzeug anzudrücken, das den Kunststoff verformen könnte. Besondere Aufmerksamkeit muss den Kanten der Aussparung gewidmet werden – deren Aufspreizen oder Brechen verändert die Position des Konus relativ zur Maschinenachse.
Bei Aluminiumfelgen ist darauf zu achten, dass der Konus keine punktförmigen Spuren auf der Oberfläche der Mittenbohrung hinterlässt. Solche Spuren deuten in der Regel auf eine Schräglage, eine falsche Abmessung des Bauteils oder Verschleiß der Zentrierfläche hin und nicht auf ein Problem mit der Felge selbst.
Vor Arbeitsbeginn sollte geprüft werden, ob der Konus nach dem Aufsetzen stabil sitzt und kein spürbares Radialspiel aufweist. Selbst eine geringfügige Verformung des Kunststoffteils kann sich beim Drehen des Tisches als Rundlaufabweichung des Rades bemerkbar machen.
