Schnellablassventil für Schlaghämmer (Typ A3, Aluminium) mit Gewinden von 9,7 mm und 12,7 mm
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-SZYB-0011
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

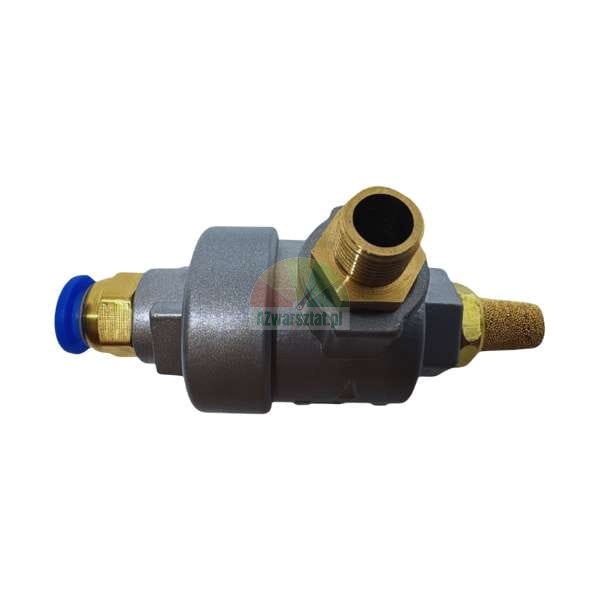

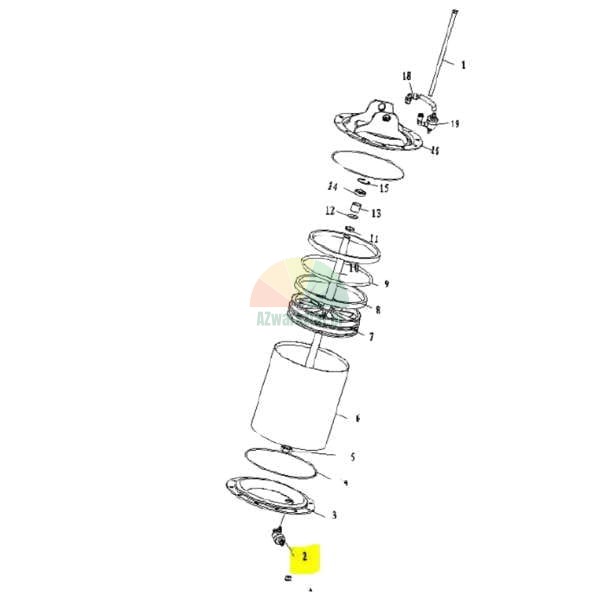

Schnellablass – Entlüftungsventil für den Reifenmontierheber, Typ A3, aus Aluminium
Aluminium -Schnellentlüftungsventil für den Zylinder des Rüttlers einer Reifenmontiermaschine. Es leitet die Luft während der Rückbewegung aus der Zylinderkammer ab, wodurch sich der Fuß oder die Scheibe des Rüttlers im nächsten Zyklus nicht zu langsam bewegt.

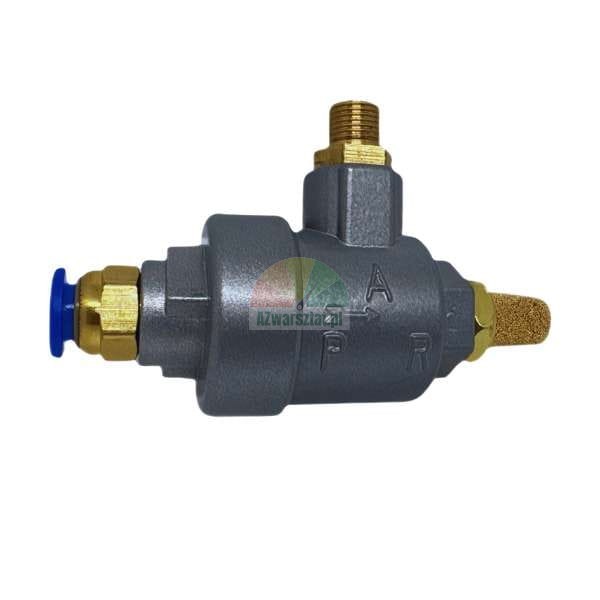

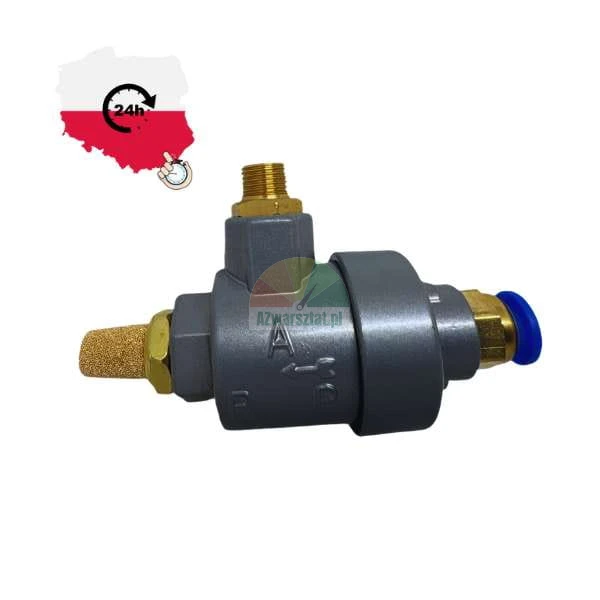

Das Ventil verfügt über ein Gehäuse mit den Markierungen A, R, P sowie einem Pfeil, der die Durchflussrichtung anzeigt. Behalten Sie beim Austausch die Anschlussanordnung des vorherigen Ventils bei – ein Vertauschen der Anschlüsse kann zu einer Fehlfunktion des Zylinders oder zu einer unzureichenden schnellen Entlüftung führen.
Technische Daten
| Typ | A3 |
| Gehäusematerial | Aluminium |
| Anschlussgewinde | 9,7 mm |
| Gewinde des Adapters | 12,7 mm |
| Anschluss für Druckluftschlauch | 8 mm |
| Dämpfungselement | Dämpfer aus Sinterbronze am Luftauslass |

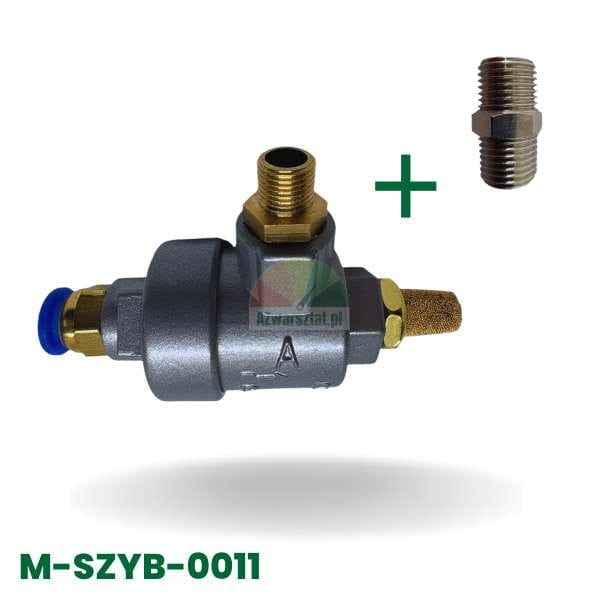

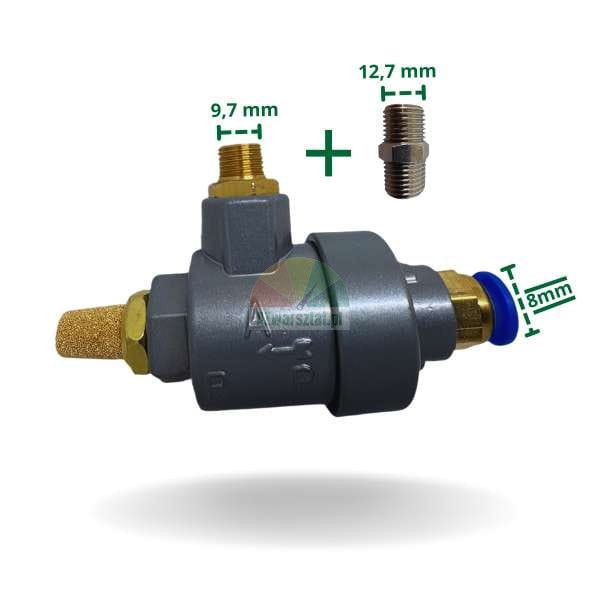

Im Lieferumfang ist ein Adapter mit einem Gewinde von 12,7 mm enthalten, der zum Anschluss des Ventils an eine Anlage mit größerem Anschluss dient. Vergleichen Sie vor der Bestellung den Durchmesser und die Gewindeausführung mit dem in der Maschine eingebauten Ventil – die angegebenen Werte 9,7 mm und 12,7 mm entsprechen den auf dem Foto gezeigten Maßen.
Anzeichen für Verschleiß oder eine Verstopfung des Ventils
- Der Zylinder des Schlaghammers kehrt deutlich langsamer zurück als zuvor, obwohl der Druck im System korrekt ist;
- beim Betrieb ist ein langes Zischen zu hören, und der Kolben stoppt vor dem Ende des Zyklus;
- das Ventil entlüftet die Kammer nicht schnell genug, und die nächste Bewegung des Rüttlers erfordert eine Pause;
- Luft entweicht durch den Schalldämpfer, auch wenn die Steuerung den Antrieb eigentlich nicht auslösen sollte;
- Die Pneumatikleitung verschiebt sich oder löst sich aus der Schnellkupplung, wenn die Kupplungsnippel abgenutzt ist oder beim Ausbau beschädigt wurde.
Der Durchfluss wird meist durch einen verschmutzten Bronzeschalldämpfer, Öl aus der Druckluftanlage oder Wasser und Ablagerungen aus einer defekten Luftaufbereitung eingeschränkt. Ein verstopfter Schalldämpfer wirkt wie eine Drossel: Das Ventil kann zwar ordnungsgemäß schalten, der Zylinder arbeitet jedoch weiterhin langsam. In einer solchen Situation reicht die Druckeinstellung allein nicht aus, um die richtige Geschwindigkeit des Stößels wiederherzustellen.
Montagehinweise für den Service
- Markieren Sie vor dem Trennen der Leitungen deren Position in Bezug auf die Anschlüsse A, R und P; orientieren Sie sich nicht ausschließlich an der Position des Ventils auf dem Tisch.
- Verwenden Sie beim Einschrauben der Anschlüsse einen Gegenhalter an den Sechskantflächen – das Anziehen am Aluminiumgehäuse kann dieses verdrehen oder das Gewinde beschädigen.
- Montieren Sie das Ventil nicht entgegen der Durchflusspfeilrichtung. Eine Umkehrung der Richtung kann die Schnellablassfunktion außer Kraft setzen.
- Überprüfen Sie nach der Montage die Funktion des Ablassventils in beide Richtungen und achten Sie darauf, ob nach dem Lösen der Steuerung ständig Luft durch den Schalldämpfer entweicht.
- Wenn sich der Zylinder nach dem Austausch des Ventils weiterhin langsam bewegt, kann dies an einer Leitung mit zu geringem Querschnitt, einem verschmutzten Filter oder verschlissenen Dichtungen des Zylinders liegen.
Ein verschlissener Schnellablass beeinflusst ebenfalls den Arbeitsablauf. Eine verzögerte Entlüftung verändert die Zeit und die Dynamik der Bewegung des Rüttelzylinders, wodurch der Bediener das Pedal oder den Zylinder stärker belasten muss und der Rüttelzyklus unregelmäßig und lässt sich schwerer reproduzieren.
Verwendung
Das Teil ist für das pneumatische System des Rüttlers in einer Reifenmontiermaschine vorgesehen. Wählen Sie es anhand des Ventiltyps, der Anordnung der Anschlüsse und der Anschlussmaße aus, nicht ausschließlich nach dem Aussehen des Gehäuses.
