Ventilverteiler, schwarz (Typ C)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.

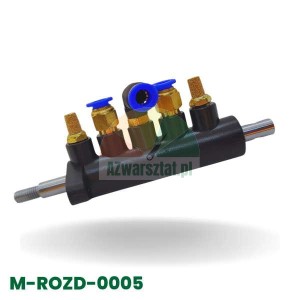

Produktcode: M-ROZD-0005
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

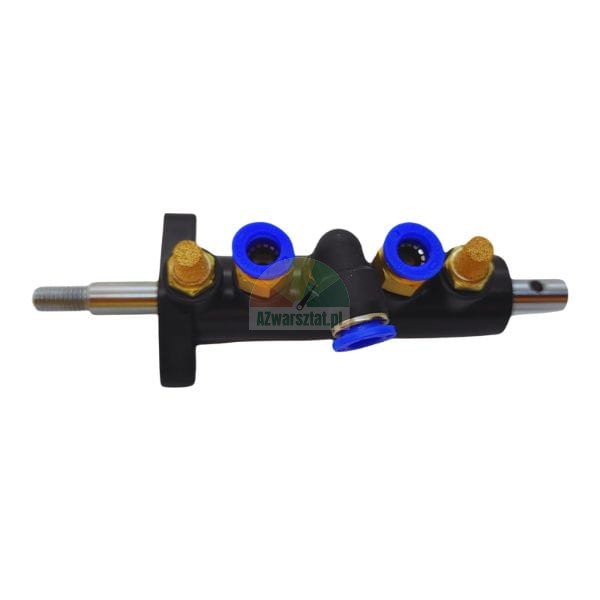

Ventilverteiler, schwarz (Typ C) für Reifenmontiermaschine
Der Ventilverteiler ist ein Bestandteil des pneumatischen Steuerungssystems einer Reifenmontiermaschine. Die Baugruppe verteilt und leitet die Druckluft im Steuerkreis weiter. Die Betätigung erfolgt über einen Stangenmechanismus. Vergleichen Sie bei der Auswahl die Länge des Gehäuses, die Durchmesser beider Stangenabschnitte und den Befestigungsabstand.
Technische Daten
| Typ | C |
| Gehäusefarbe | Schwarz |

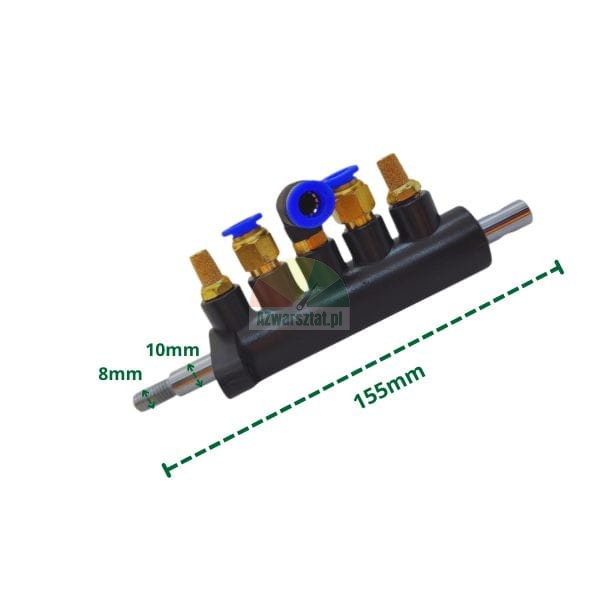

| Gesamtlänge | 155 mm |
| Schaftdurchmesser | 8 mm im Gewindeabschnitt und 10 mm im glatten Abschnitt |

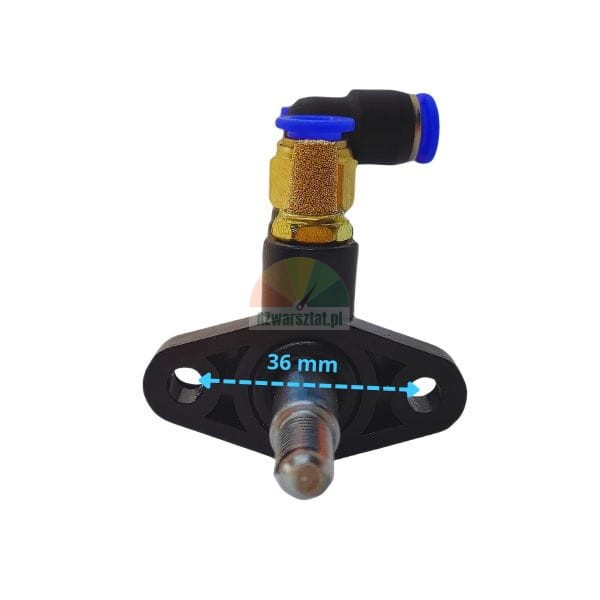

| Befestigungsabstand | 36 mm |
| Pneumatikanschlüsse | 5 Anschlüsse, darunter Schnellkupplungen für Schläuche mit 8 mm Durchmesser |

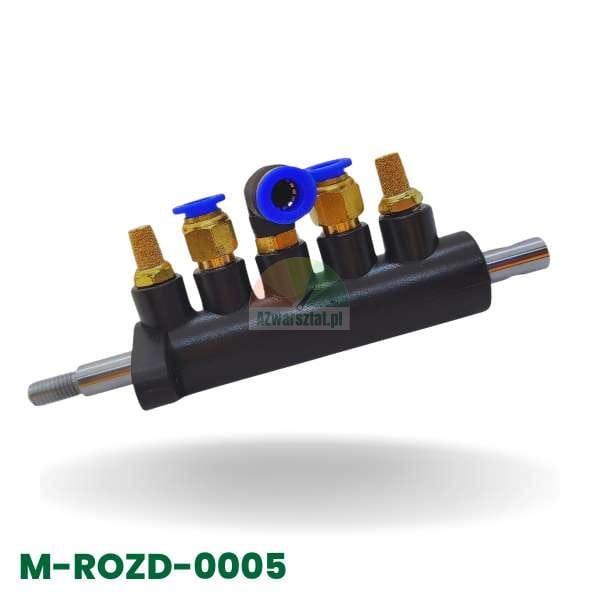

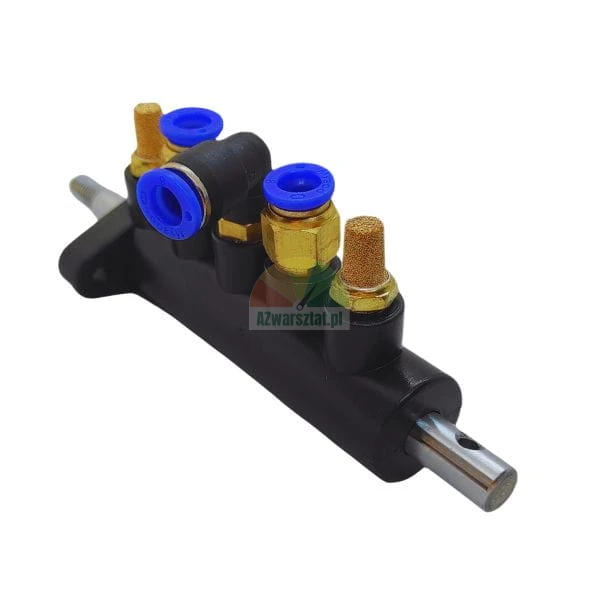

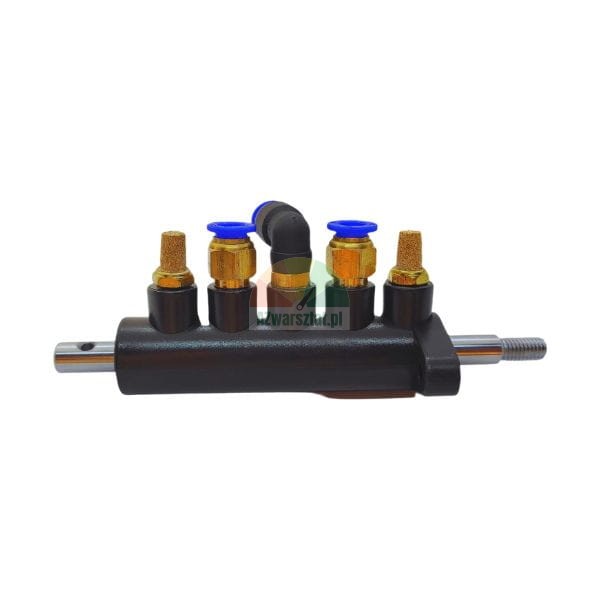

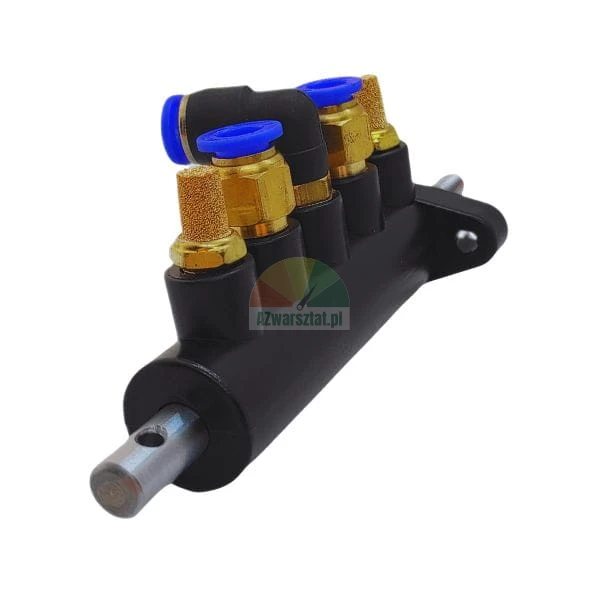

| Sichtbare Elemente am Verteiler | Blaue Schnellkupplungen und Messing-Luftablassdämpfer |
Vergleichen Sie vor der Bestellung drei Maße: Länge 155 mm, Befestigungsabstand 36 mm und abgestuften Schaftdurchmesser 8/10 mm. Das Aussehen des Verteilers allein reicht nicht aus, um die Passgenauigkeit zu bestätigen.
Anzeichen für Verschleiß an der Maschine
- verzögerte Reaktion des Stellglieds beim Betätigen des Pedals trotz korrekten Versorgungsdrucks,
- ungleichmäßiger Betrieb der von diesem Kreis gesteuerten Funktion, insbesondere bei schnellen, aufeinanderfolgenden Zyklen,
- Luftzischen am Verteiler oder durch die Auslassdämpfer nach dem Loslassen des Pedals,
- Notwendigkeit, das Pedal stärker oder länger zu betätigen, um den vollen Hub des Zylinders zu erreichen,
- selbsttätige, langsame Bewegung des Zylinders nach Loslassen der Betätigung.
Solche Symptome deuten nicht immer auf einen Defekt des Verteilers selbst hin. Überprüfen Sie vor dem Austausch die Dichtheit der 8-mm-Leitungen, den Sitz der Schnellkupplung, den Durchfluss durch den Entlüftungsdämpfer sowie die Aufbereitung der Druckluft. Wenn das Wegeventil Luft durchlässt, kann der Zylinder langsamer arbeiten, nicht den vollen Hub erreichen oder teilweise unter Druck bleiben, was die Dichtungen und den Mechanismus der gesteuerten Funktion stärker belastet.
Was beschleunigt den Verschleiß
Die größte Gefahr für pneumatische Ventile sind Wasser, Feststoffpartikel und überschüssiges Öl in der Druckluft. Festo weist darauf hin, dass unsachgemäß aufbereitete Druckluft den Verschleiß der Dichtungen beschleunigen und zu einer Verölung der Ventile im Steuerteil führen kann. In der Praxis äußert sich dies zunächst oft durch eine verlangsamte Rückstellung des Zylinders oder einen instabilen Betrieb, bevor eine deutliche Undichtigkeit auftritt.
Wenn ein neues Ventil nach dem Austausch des Verteilers schnell zu klemmen beginnt oder Luft durchlässt, kann dies an Kondensat, Verunreinigungen aus der Leitung oder überschüssigem Öl aus der Anlage liegen. Wenn Sie die Ursache der Verunreinigungen nicht beseitigen, kann der Austausch des Ventils allein einen erneuten Ausfall möglicherweise nicht verhindern.
Montagehinweise
- Kennzeichnen Sie die Leitungen vor dem Ausbau entsprechend ihrer Funktion, da der Verteiler über fünf Anschlüsse verfügt und ein Vertauschen der Leitungen die Funktion der Pedale oder Aktuatoren verändern kann,
- Die Leitungen in den Schnellkupplungen sollten bis zum Anschlag eingesteckt werden; ein unzureichendes Einstecken kann anfangs zu einer scheinbar geringen Undichtigkeit führen, die sich im Betrieb verstärkt,
- Wählen Sie Teile nicht ausschließlich nach dem Leitungsdurchmesser aus – prüfen Sie auch den Bolzen (8/10 mm) und den Befestigungsabstand (36 mm),
- Überprüfen Sie nach der Montage die Funktion jedes gesteuerten Kreises einzeln sowie das Verhalten der Aktuatoren nach dem Loslassen des Pedals.
Das schwarze Ventilverteilerblock Typ C ist für das pneumatische Steuersystem der Montagevorrichtung vorgesehen und verfügt über Anschlüsse für Leitungen mit einem Durchmesser von 8 mm.
