Zylinderbefestigungsflansch mit Auge (9cm)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-FLAN-0005
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

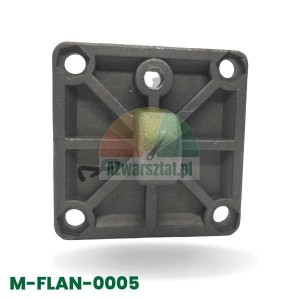

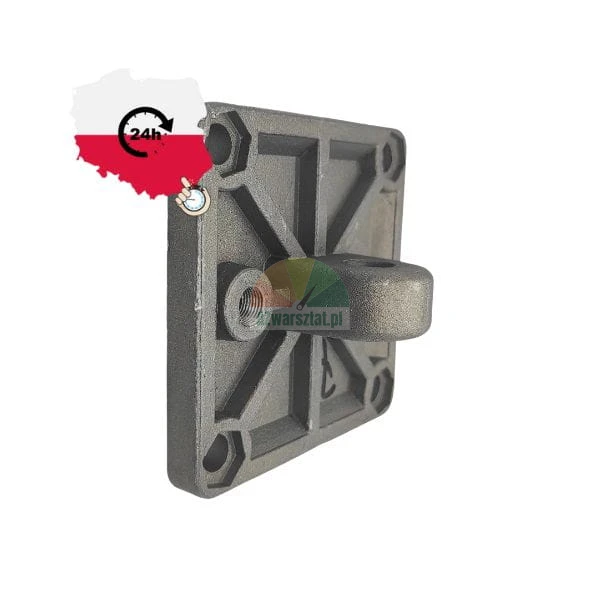

Zylinderbefestigungsflansch mit Öse (9 cm)
Der robuste 9 cm lange Befestigungsflansch mit Öse ist ein zuverlässiges Bauteil für die Befestigung von Pneumatikzylindern an Reifenmontiermaschinen.
Universell einsetzbar – passt zu den meisten Zylindern mit den Maßen 90x90 mm und einem Befestigungsloch von 20 mm. Ideal zum Nachrüsten und Reparieren von Montageeinheiten!
Technische Daten
- Typ: Montageflansch mit Öse für Pneumatikzylinder
- Material: Hochfester Stahl – verschleißfest und korrosionsbeständig
- Außendurchmesser: 90 mm
- Durchmesser der Befestigungsbohrung: 20 mm
- Abstand der Befestigungslöcher (diagonal): 73 mm
- Befestigungsart: Kann an die Maschinenstruktur geschweißt oder geschraubt werden
- Zustand: Neu
Der Flansch ermöglicht eine stabile und dauerhafte Verbindung des Antriebs mit dem Maschinengestell. Er überträgt die Last und bietet eine bewegliche, gelenkige Verbindung über einen Bolzen.
Warum dieses Produkt wählen?
- Strapazierfähig und langlebig – massiver Stahl garantiert eine lange Lebensdauer auch unter rauen Arbeitsbedingungen
- Einfach zu montieren – kann angeschweißt oder angeschraubt werden
- Präzise Passform – ideal für 80-mm-Antriebe
- Neues Produkt – garantierte Qualität und sichere Anwendung
Benötigen Sie eine robuste Antriebsbefestigung? Der Montageflansch mit Öse (9 cm) ist die bewährte Wahl für professionelle Werkstätten und Maschinenservicebetriebe!
Tipps zur Auswahl
Prüfen Sie vor dem Kauf die Bohrungsmaße und die Gesamtlänge – wählen Sie den Flansch passend zur jeweiligen Antriebs- und Maschinenkonstruktion.
