Sakae 22HPM-10 Mehrgang-Potentiometer, 10 kΩ
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: W-POTE-0001
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

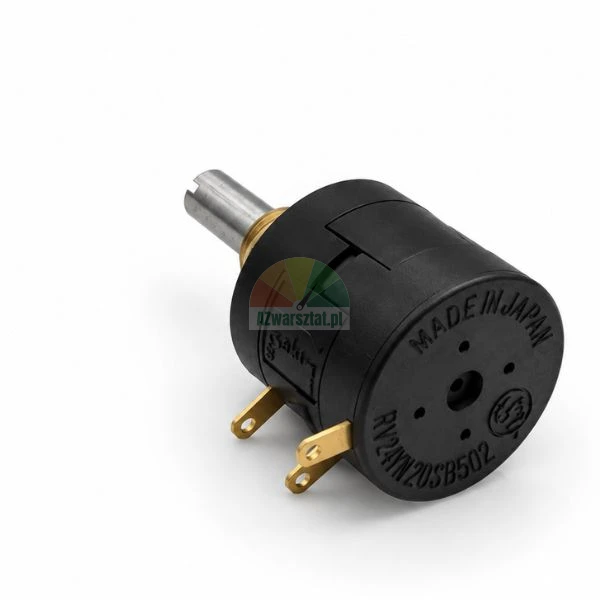

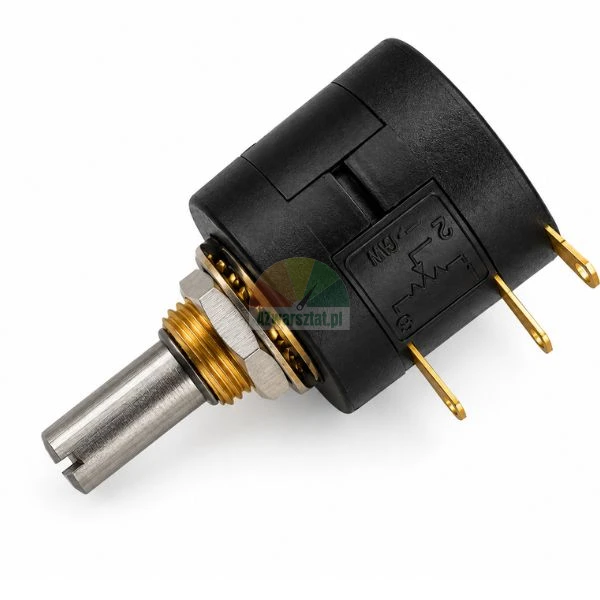

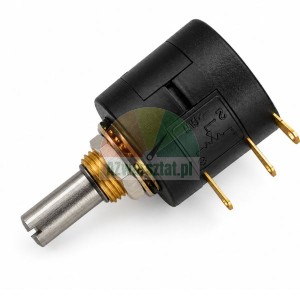

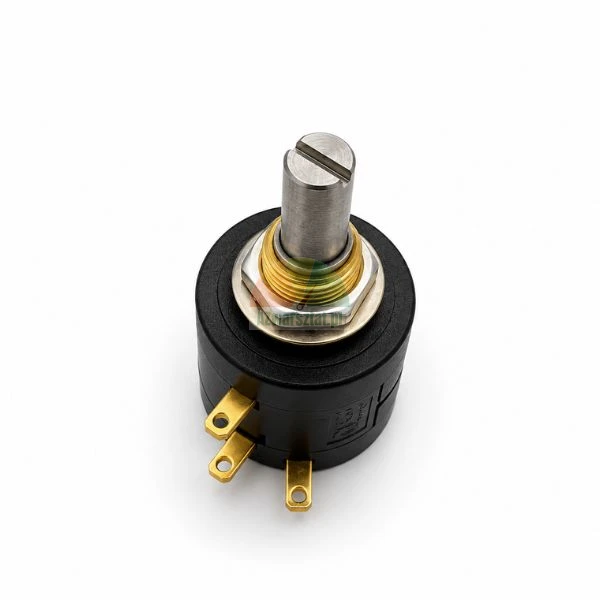

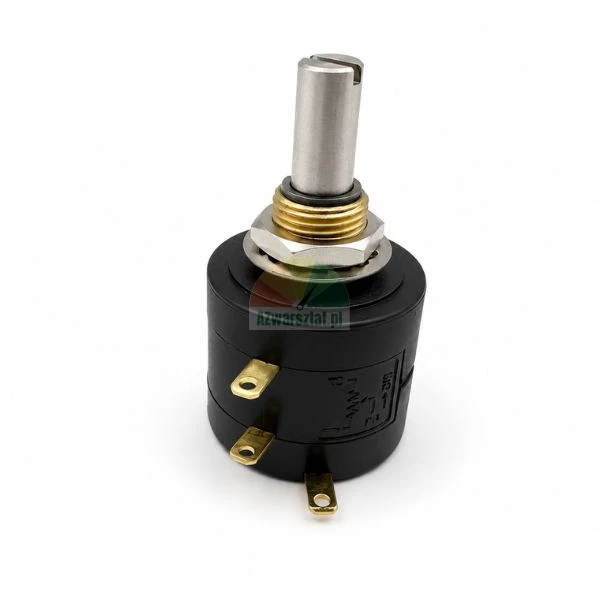

Mehrgang-Potentiometer Sakae 22HPM-10 10 kΩ – Sensor für den Messarm einer Radauswuchtmaschine
Präzises 10-Umdrehungen-Drahtpotentiometer des japanischen Herstellers Sakae, das in Messsystemen von Radauswuchtmaschinen zum Einsatz kommt – dort, wo die Maschine die Position des Arms erfassen und in den Abstand zur Felge sowie deren Durchmesser umrechnen muss. Zehn vollständige Umdrehungen anstelle einer einzigen bieten eine um ein Vielfaches höhere Ablesegenauigkeit, sodass die Steuerung selbst kleinste Bewegungen des Arms erkennt. Modell 22HPM-10, Originalprodukt von Sakae, Gehäuse-Ø 22 mm.
Technische Daten des Potentiometers Sakae 22HPM-10
| Modell | Sakae 22HPM-10 |
| Typ | Drahtpotentiometer (Wirewound), Präzisions-Mehrgangpotentiometer |
| Anzahl der Umdrehungen | 10 volle Umdrehungen – elektrischer Weg 3600° (10 × 360°) |
| Widerstand | 10 kΩ |
| Widerstandstoleranz | ±5 % |
| Linearität | ±0,15 % – Präzisionsklasse |
| Nennspannung | 120 V |
| Nennleistung | 2 W |

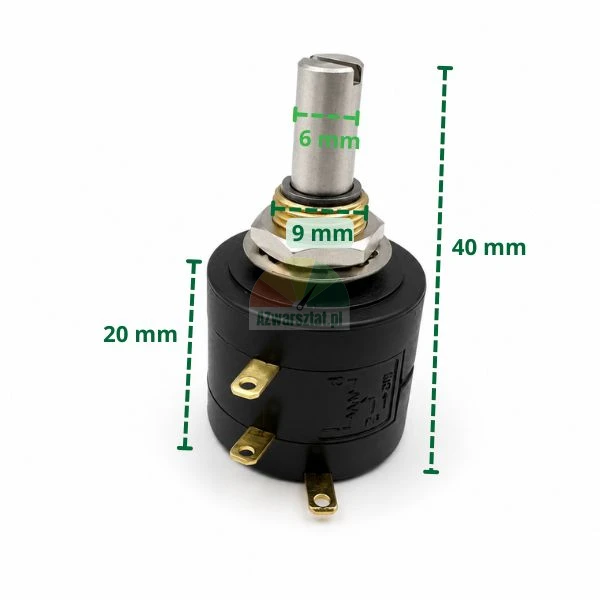

| Gehäusedurchmesser | Ø 22 mm |
| Montage | Gewindehülse mit Muttern und Sicherungsscheibe |
| Anschlüsse | 3 Lötstifte |
| Drehmoment | max. 10 mNm – leichtgängig, belastet den Armmechanismus nicht |
| Gewicht | ca. 100 g |
Anzeichen für ein verschlissenes Potentiometer in einer Radauswuchtmaschine
Die Widerstandsbahn nutzt sich an der Stelle ab, an der der Arm am häufigsten arbeitet – also bei typischen Felgendurchmessern. Die Auswirkung ist immer ähnlich: Die Maschine rechnet korrekt, erhält jedoch falsche Eingabedaten. Typische Symptome:
- falscher Durchmesser oder Abstand, den die Auswuchtmaschine nach dem Ausfahren des Arms anzeigt,
- sprunghafte Anzeigen bei langsamer Bewegung des Arms – Unterbrechung der Messspur,
- die Gewichte sind korrekt angebracht, doch das Rad ist weiterhin unausgewuchtet,
- die Maschine fordert eine Wiederholung der Messung an oder zeigt einen Sensorfehler an,
- der Wert ist nur in einem Teil des Messbereichs korrekt, z. B. bei großen Felgen.
Warum ein 10-Umdrehungs-Potentiometer und kein gewöhnliches?
Ein gewöhnliches Ein-Umdrehungs-Potentiometer verteilt den gesamten Widerstandsbereich auf ca. 300°. Die Mehrgang-Version verteilt ihn auf 3600° – das ist zehnmal länger. Bei gleicher Elektronik erhält die Steuerung somit zehnmal genauere Informationen über die Position des Messarms, und die Linearität von ±0,15 % garantiert, dass das Verhältnis von Winkel zu Widerstand über die gesamte Länge gleichmäßig ist. Ein Drahtelement anstelle eines Kohleelements bedeutet zudem eine höhere Verschleißfestigkeit und eine langfristig stabile Leistungsfähigkeit – deshalb greifen Hersteller von Messgeräten gerade auf diese Konstruktion zurück.
Sind Sie sich nicht sicher, ob es sich um das richtige Teil handelt? Rufen Sie uns unter 534 920 100 an oder schreiben Sie uns – geben Sie die Marke und das Modell der Auswuchtmaschine sowie die vollständige Bezeichnung des alten Potentiometers an, wir prüfen die Kompatibilität. Sofortiger Versand.
