Schalter (Mikroschalter) LXW5-11G1
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: W-STYC-0001
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

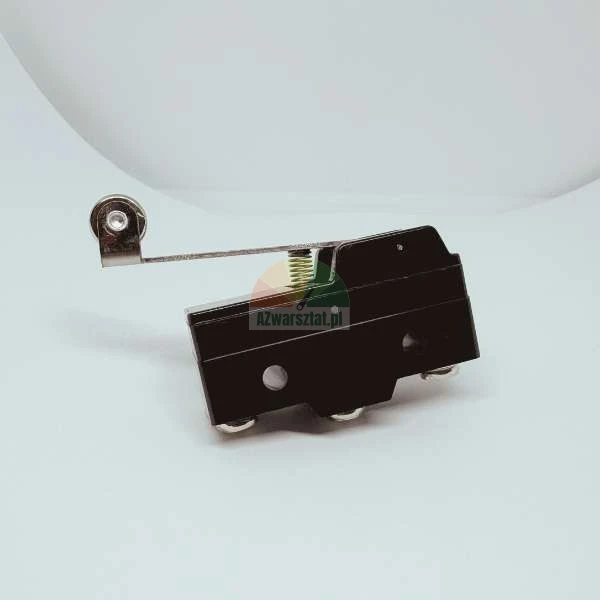

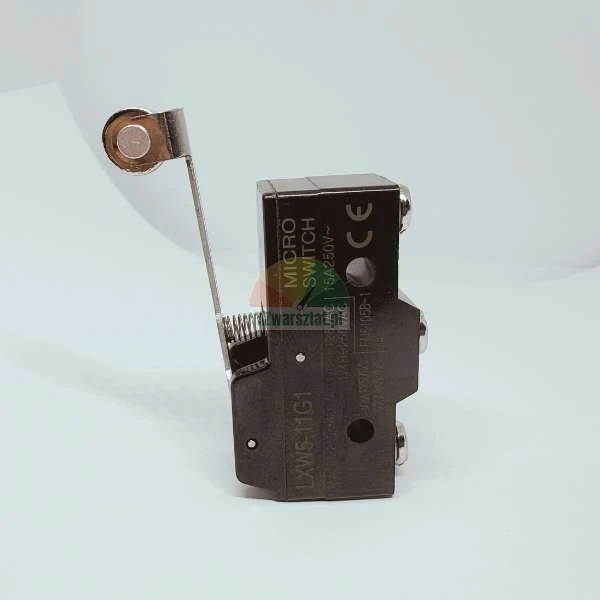

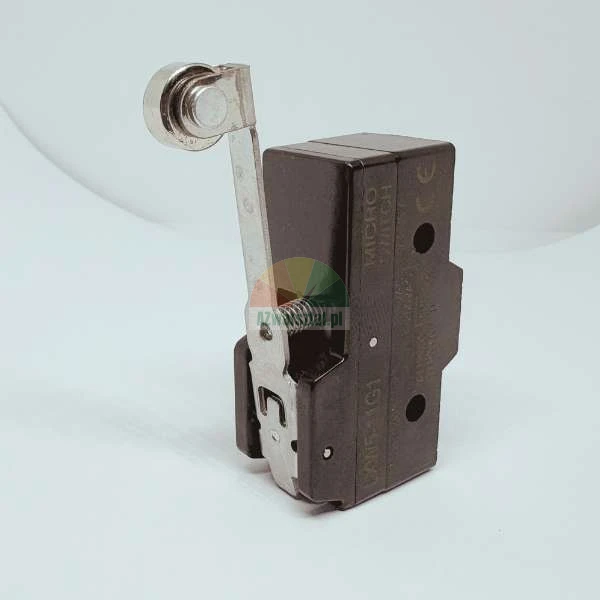

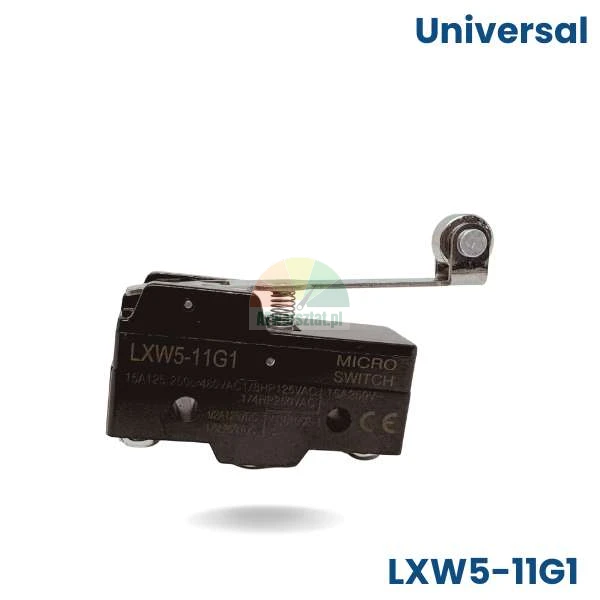

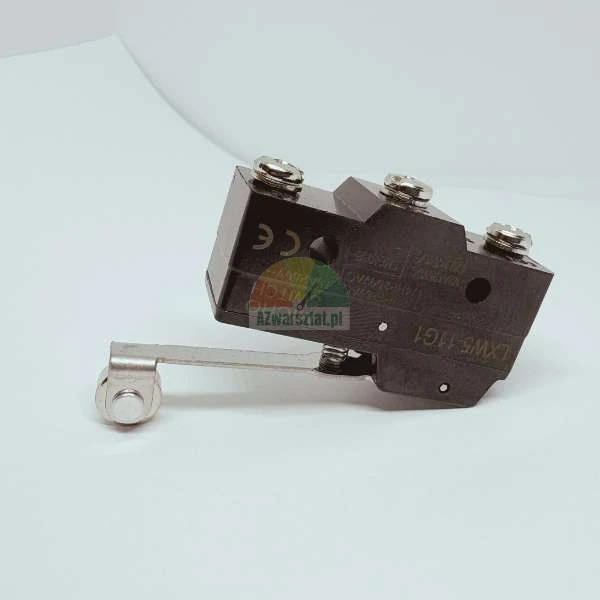

LXW5-11G1 Endschalter (Mikroschalter)
Der Endschalter LXW5-11G1 ist ein hochwertiger Mikroschalter mit Rollenhebel, der für die präzise Steuerung und den Schutz von Werkstatt- und Industriemaschinen konzipiert ist. Er ist ideal als Ersatzteil für Reifenmontiermaschinen, Auswuchtmaschinen und Hebebühnen. Dank seines universellen Designs und der einfachen Montage passt er auf viele Modelle gängiger Werkstatt- und Industriemaschinen.

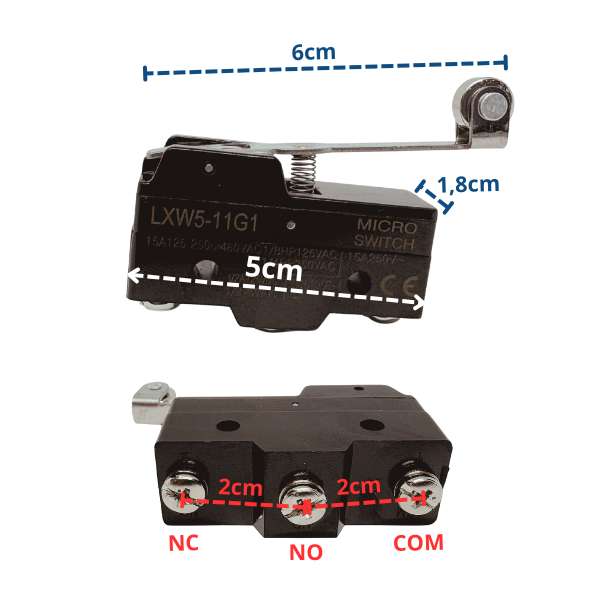

Abmessungen: Gesamtlänge mit Hebel: 6 cm, Gehäuselänge: 5 cm, Gehäusebreite: 1,8 cm, Klemmenabstände: 2 cm (NC-NO, NO-COM)
Der Mikroschalter LXW5-11G1 zeichnet sich durch seine lange mechanische Lebensdauer aus – bis zu 20 Millionen Schaltspiele, was einen langen und störungsfreien Betrieb in anspruchsvollen Anwendungen garantiert. Durch den Austausch des Mikroschalters können Sie die Leistung des Geräts schnell und ohne kostspielige Reparaturen wiederherstellen.
Produkt-Highlights:
- Universeller Einsatz – passend für viele Werkstatt- und Industriemaschinen
- Kontaktart: 1NO + 1NC (ein Schließer, ein Öffner)

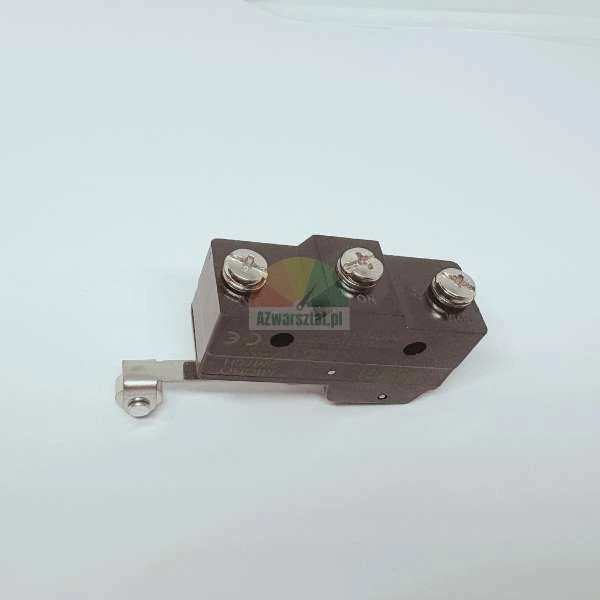

- Standard-Pinbelegungen: NC, NO, COM (2 cm Abstand)
- Einfache Montage durch genormte Klemmen
- Robuste Ausführung für lange Lebensdauer
- Präzise und zuverlässige Funktion
- Staub- und spritzwassergeschützt – Schutzart IP62
- Federrückstellung (Reset) – schnelle Bereitschaft für den nächsten Zyklus
- Kompatibel mit vielen Maschinentypen
Technische Daten:
- Modell: LXW5-11G1
- Typ: Mikroschalter mit Rollenwippschalter
- Kontaktart: 1NO + 1NC
- Nennspannung: 380V AC / 220V DC (max. 250V AC)
- Nennstrom: 10A (max. 15A)
- Übergangswiderstand: ≤ 30 mΩ (Anfangswert)
- Isolationswiderstand: ≥ 100 MΩ bei 500V DC
- Elektrischer Widerstand: min. 500.000 Zyklen
- Mechanische Lebensdauer: bis zu 20 Millionen Zyklen
- Kontaktmaterial: Kupfer oder Silber (je nach Ausführung)
- Gehäusematerial: Kunststoff, Metall
- Schutzart: IP62
- Betriebstemperaturbereich: -25°C bis +80°C
- Abmessungen: Gesamtlänge mit Hebel: 6 cm, Gehäuselänge: 5 cm, Gehäusehöhe: 1,8 cm
Dank seines universellen Designs und der einfachen Montage wird der Mikroschalter LXW5-11G1 nicht nur in Werkstattmaschinen, sondern auch in der industriellen Automation, in medizinischen Geräten oder in Druckmaschinen eingesetzt.
Anwendung:
- Reifenmontiermaschinen
- Auswuchtmaschinen
- Hebebühnen
- Industrie- und Werkstattmaschinen
- Industrielle Automatisierung
- Medizinische Geräte und Druckmaschinen
Die hohe Verarbeitungsqualität und die Widerstandsfähigkeit bei intensiver Nutzung machen den LXW5-11G1 zu einer ausgezeichneten Wahl für den professionellen Autoservice und Werkstätten, die Wert auf Zuverlässigkeit und einfache Installation legen.
Warum sollten Sie sich für den LXW5-11G1 entscheiden?
- Bewährte Zuverlässigkeit in rauen Umgebungen
- Hohe mechanische und elektrische Belastbarkeit
- Einfache Installation und universeller Einsatz
- Kompatibel mit vielen Maschinenmodellen
- Spart Zeit und Servicekosten
