Unterlegscheibe für Wagenheber, 12,5 cm
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: L-GUMA-0003
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

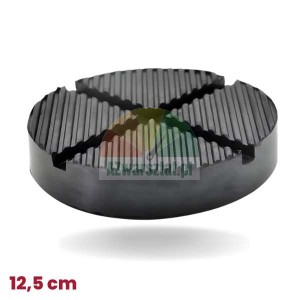

Unterlegscheibe für Hebel, 12,5 cm

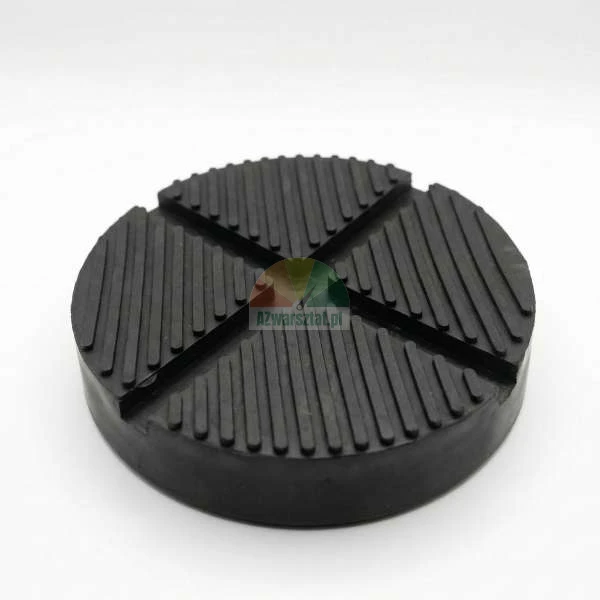

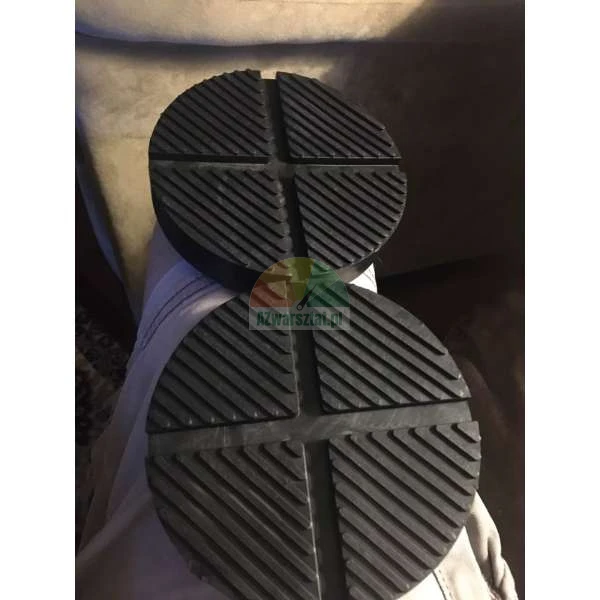

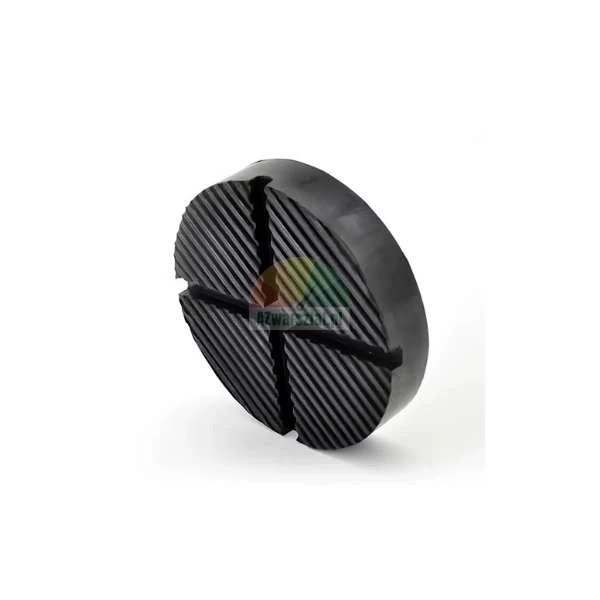

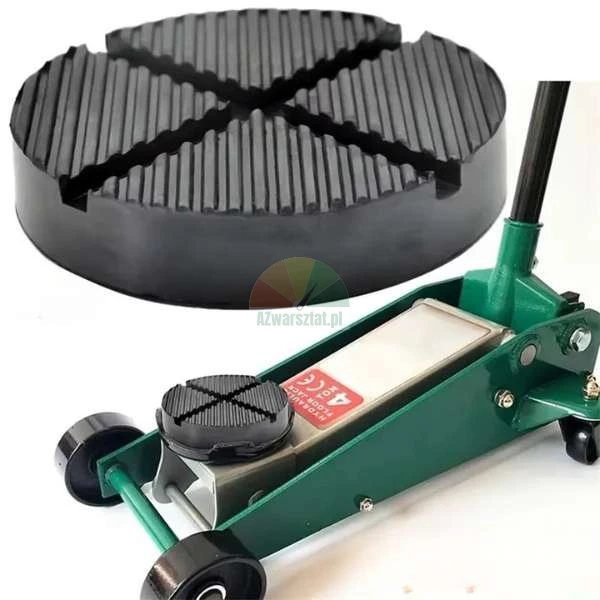

Runde Unterlegscheibe zur Verwendung auf der Hebebühne oder an einer anderen Auflagefläche, an der eine abgenutzte Auflage keinen ordnungsgemäßen Kontakt mehr mit dem anzuhebenden Bauteil gewährleistet. Die profilierte Arbeitsfläche verfügt über vier separate Felder mit Längsrippen. Diese Anordnung verhindert ein Verrutschen des Auflagepunkts und sorgt für einen stabilen Kontakt während des Hebevorgangs.
Die Unterlegscheibe verfügt auf der Unterseite über eine abgestufte Aussparung. Vor dem Kauf sollten nicht nur der Außendurchmesser, sondern auch die Form und die Abmessungen der Hebeplatte verglichen werden – der Wert von 12,5 cm allein garantiert noch keine Passgenauigkeit für jedes Modell.

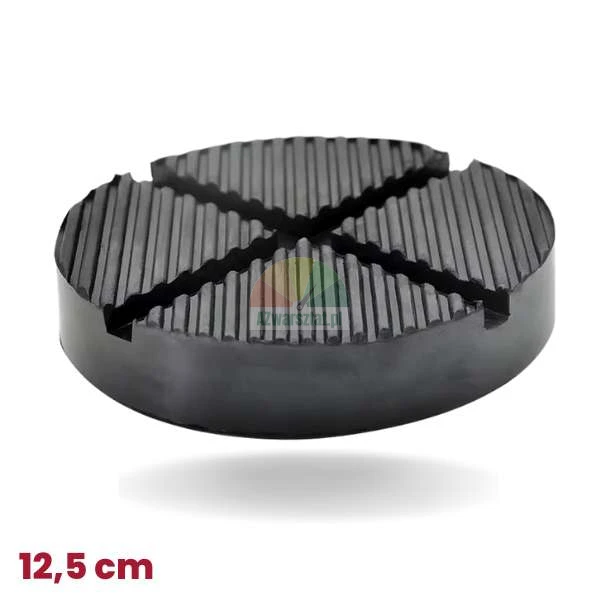

Technische Daten Typ Runde Unterlegscheibe für Hebel Außendurchmesser 12,5 cm Höhe 2,6 cm Auf der Unterseite angegebene Maße 11,5 cm und 9,9 cm Arbeitsfläche Vier profilierte Felder mit Längsrippen
Auswahl und Kontrolle während der Arbeit
Entscheidend bei der Auswahl ist der korrekte Sitz der unteren Aufnahme auf der Hebelplatte. Wenn die Unterlegscheibe nur auf einem Teil des Umfangs aufliegt, spürbares Spiel aufweist oder sich unter Belastung neigt, konzentriert sich der Druck auf eine Kante. Dies führt zu einer schnelleren Verformung der Unterlegscheibe und kann die Lage des Auflagepunkts verändern.
Ein Riss muss nicht unbedingt ein frühes Anzeichen für Verschleiß sein. In der Praxis sollte man auf eine dauerhafte Abflachung der Rippen, Abdrücke der Scheibe auf der Unterseite, ein Kippen der Unterlegscheibe unter Last sowie die Notwendigkeit achten, den Hebel neu auszurichten, da die Unterlegscheibe auf der Oberfläche zu verrutschen beginnt.
Eine außermittige Auflage, der Kontakt mit einer scharfen Kante sowie der Einsatz einer nicht zur Scheibe passenden Unterlegscheibe führen zu ungleichmäßiger Belastung. In diesem Fall schreitet der Verschleiß schneller voran als bei einer gleichmäßigen Belastung der gesamten Oberfläche, und die verformte Unterlegscheibe kann den Druck auf einen falschen Bereich des Fahrgestells oder des angehobenen Teils übertragen.

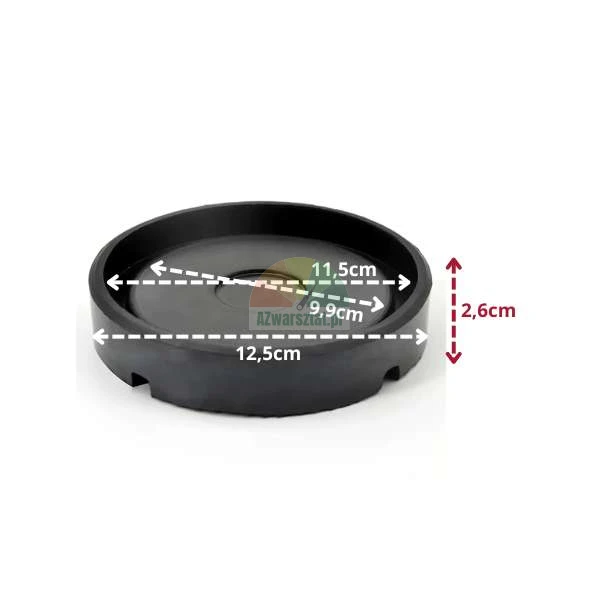

Vergleichen Sie beim Austausch drei Maße: den Außendurchmesser von 12,5 cm, die Höhe von 2,6 cm sowie die abgestufte Aussparung an der Unterseite, die auf dem Foto mit den Maßen 11,5 cm und 9,9 cm gekennzeichnet ist. Gerade die Geometrie der Unterseite entscheidet über den stabilen Sitz des Hebelarms auf der Platte.
Montage und Betrieb

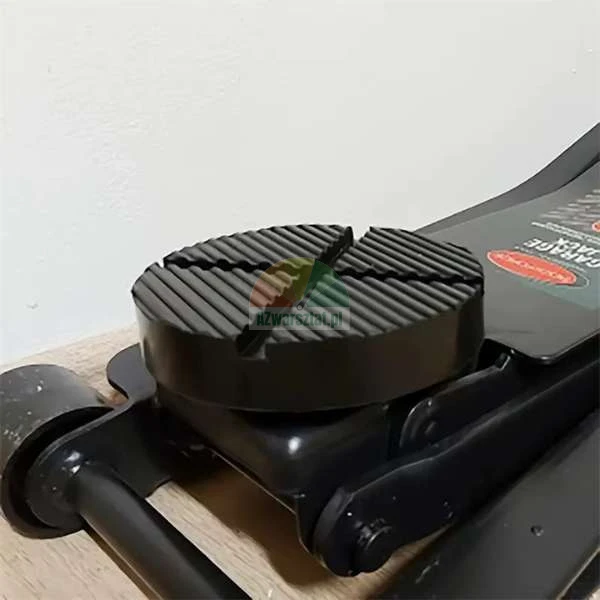

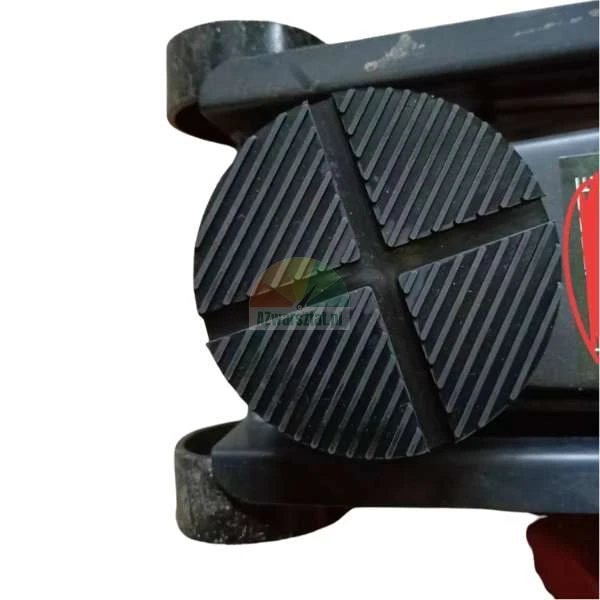

Die Unterlegscheibe muss mittig auf der Hebeplatte positioniert werden, sodass deren Oberfläche in der Aufnahme aufliegt und nicht auf dem Rand der Unterlegscheibe. Prüfen Sie nach Aufbringen einer geringen Last, ob sich das Element nicht dreht oder kippt. Sollte die Hebelplatte einen verformten Rand oder Verschmutzungen aufweisen, die das vollständige Aufliegen der Unterlegscheibe behindern, wird die Ursache für die instabile Auflage durch den bloßen Austausch der Unterlegscheibe nicht beseitigt.
Wählen Sie die Unterlegscheibe anhand der tatsächlichen Abmessungen Ihres Hebelwerkzeugs aus. Da in der Beschreibung keine konkreten Maschinenmodelle angegeben sind, ist die Unterlegscheibe nicht an eine bestimmte Marke oder ein bestimmtes Modell gebunden.
Produktsicherheit
Hersteller
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polen
Verantwortliche Person in der EU
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polen
