Absperrventil für Elektromagnetspule 13 mm / G19 mm
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: P-ZAWO-0018
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
Absenkventil für Elektromagnetspule 13 mm / G19 mm
Metall-Absenkventil für den Einsatz mit einer Elektromagnetspule, die im Hydrauliksystem einer Fahrzeughebebühne verwendet wird. Das Bauteil steuert den Ölfluss beim Absenken der Hebebühne. Nach dem Einbau der Elektromagnetspule öffnet das Ventil den Ölrücklauf und ermöglicht das kontrollierte Absenken der Arme oder der Plattform der Hebebühne.
Das Ventil wird im Hydraulikblock oder in der Pumpeneinheit der Hebebühne montiert. Der obere Teil dient zur Aufnahme der Elektromagnetspule mit einem Einbaudurchmesser von 13 mm, während der Gewindeteil in die entsprechende Aufnahme des Hydrauliksystems eingeschraubt wird.
Die Verwendung des Ventils hängt von den Abmessungen des Anschlusses am Hubwerk ab. Vor dem Kauf müssen der Einbaudurchmesser der Spule sowie Art und Abmessungen des Gewindes überprüft werden.
Wichtigste Merkmale
- Absenkventil für Elektromagnetspule,
- Einbaudurchmesser für die Spule: 13 mm,
- Befestigungsgewinde: G19 mm,
- Metallkonstruktion,

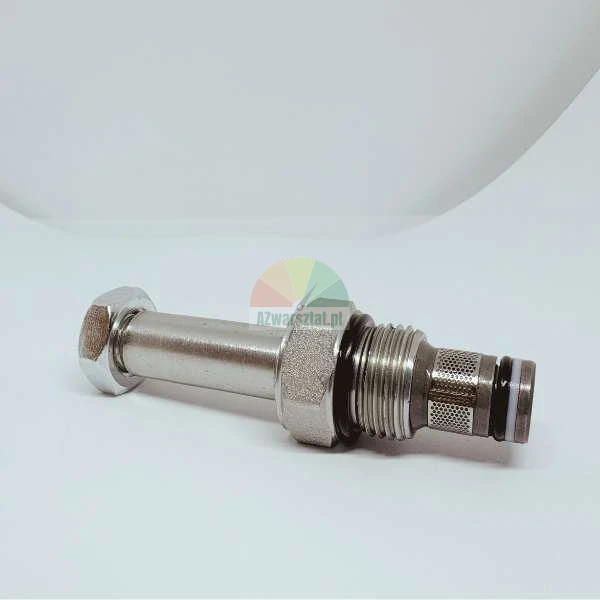

- integriertes Siebfilter zum Schutz des Elements vor Verunreinigungen,
- ausgestattet mit Dichtungen, die einen ordnungsgemäßen Einbau in das Hydrauliksystem ermöglichen.

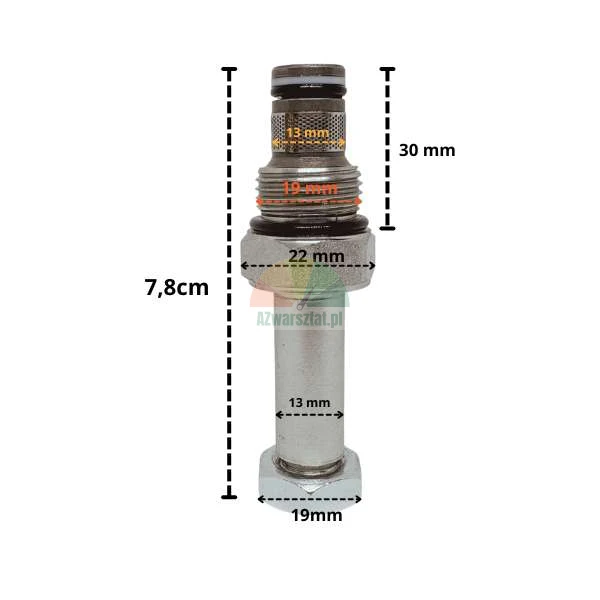

Technische Daten
| Teiltyp | Absenkventil für Elektromagnetspule |
| Einbaudurchmesser der Spule | 13 mm |
| Gewinde des Ventils | G19 mm |
| Außendurchmesser der Mutter | 22 mm |
| Durchmesser der Basis | 19 mm |
| Gesamthöhe | 78 mm |
| Höhe des Gewindeteils | 30 mm |
Das Produkt dient zur Reparatur oder zum Austausch eines verschlissenen Absenkventils in Fahrzeughebebühnen, die mit einer entsprechenden Elektromagnetspule ausgestattet sind. Vor der Bestellung müssen die Abmessungen des Teils mit denen des im Gerät eingebauten Ventils verglichen werden.
