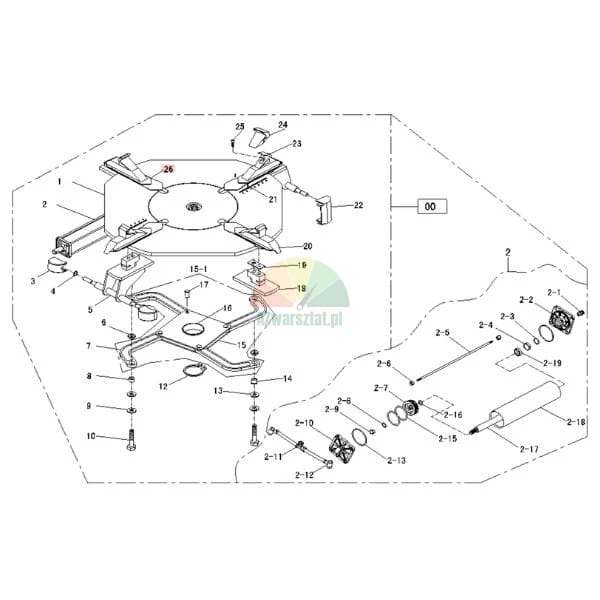

Führungsschiene für die Spannvorrichtung auf dem Montagetisch M-PROW-0001
Die Führung sorgt für den korrekten Verfahrweg des Klemmelements und nimmt die beim Verriegeln und Entriegeln der Felge auftretende Belastung auf.
Das Bauteil ist aus Stahl gefertigt. Das Profil der Führung hat die Form eines länglichen Bolzens mit zwei seitlichen Führungen und einem verbreiterten Anschlagteil. Die oberen Vorsprünge greifen in die Aufnahme des Spannmechanismus ein, während der untere, breitere Teil die Position des Elements im Montagetisch fixiert.
Bei der Auswahl reicht ein Vergleich der Form nicht aus. Überprüfen Sie vor allem, ob die Breite des Führungsteils mit der Aufnahme im Montagetisch übereinstimmt. Eine Abweichung von wenigen Millimetern kann zu einer Schräglage der Klemmvorrichtung, erhöhtem Gleitwiderstand und einer ungleichmäßigen Belastung der übrigen Elemente des Mechanismus führen.

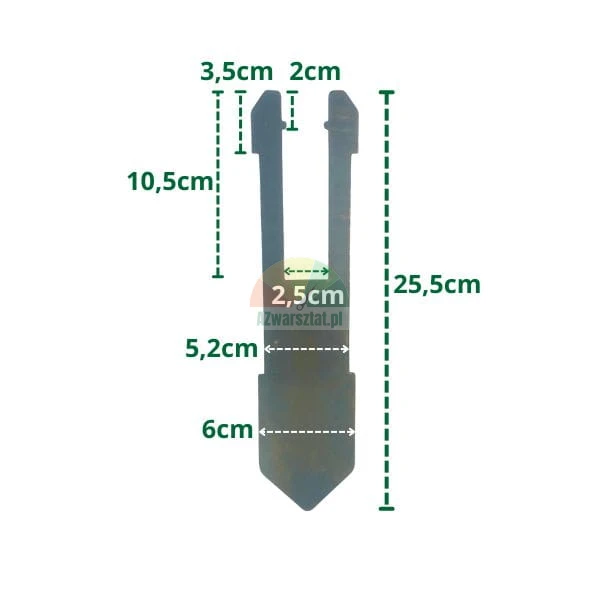

Technische Daten
| Teilenummer | M-PROW-0001 |
| Material | Stahl |
| Gesamtlänge | 25,5 cm |
| Länge des Führungsteils | 10,5 cm |
| Breite des Spaltes zwischen den Führungen | 2,5 cm |
| Breite des Mittelteils | 5,2 cm |
| Breite des unteren Teils | 6 cm |
| Maße an den Enden der Führungen | 3,5 cm und 2 cm |
Anzeichen für Verschleiß im Klemmmechanismus
- Die Klemme bewegt sich ruckartig oder erfordert mehr Kraft als die übrigen Klemmen;
- das Klemmelement steht schräg und liegt nicht gleichmäßig an der Felgenkante an;
- beim Festziehen tritt eine Verzögerung der Bewegung im Vergleich zu den anderen Elementen oder ein spürbares seitliches Spiel auf;
- an der Führungsschiene sind Abnutzungsspuren, seitliche Abriebstellen oder abgerundete Auflageflächen zu erkennen;
- Die Klemme hält ihre Position nicht reproduzierbar ein, wodurch die Felge exzentrisch festgeklemmt werden kann.
Eine abgenutzte Führungsschiene erhöht die Belastung der Tischaufnahme, der Spannvorrichtungselemente und der Gleitflächen. Im Extremfall arbeitet die Spannvorrichtung schräg, und die ungleichmäßige Kraft kann die korrekte Zentrierung der Felge auf dem Tisch erschweren.

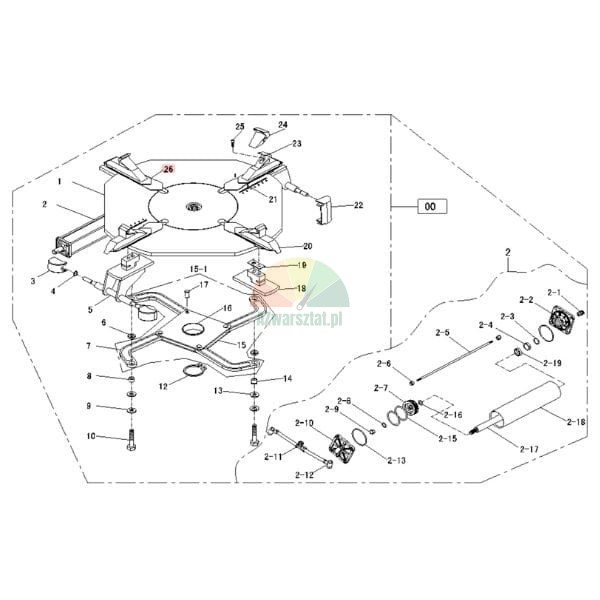

Auswahl und Montage
Vor der Bestellung sollten Sie die Führungsschiene mit dem ausgebauten Teil vergleichen: Gesamtlänge 25,5 cm, Spaltbreite 2,5 cm, Breite des Mittelteils 5,2 cm und Breite der Basis 6 cm. Überprüfen Sie auch die Form und Position der seitlichen Führungsvorsprünge – die bloße Übereinstimmung der Länge garantiert noch keine korrekte Passform.
Bei der Montage sollte die Führungsschiene ohne Kraftaufwand eingesetzt werden. Wenn sie eingetrieben werden muss oder sich die Klemme nach dem Austausch weiterhin nur mit Widerstand bewegen lässt, kann dies an einer abgenutzten Tischaufnahme, einem verformten Klemmelement oder einer falschen Geometrie der zusammenwirkenden Teile liegen. In diesem Fall beseitigt der Austausch der Führungsschiene allein nicht die Ursache für die Schräglage.
Überprüfen Sie nach dem Austausch, ob sich die Klemme über die gesamte Länge ohne zu klemmen verschieben lässt und ob in der Arbeitsposition kein spürbares Querpiel vorhanden ist. Ein Spiel in der Tischaufnahme oder in der Klemme selbst kann schnell dazu führen, dass sich die neue Führung erneut verschiebt.
