Schnellentlüftung, Überdruckventil für Schlagbohrer 8 mm/9,7 mm + 12,7 mm
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-SZYB-0023
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
Schnellablass – Überdruckventil für den Reifenabdrucker 8 mm / 9,7 mm + 12,7 mm
Schnellentlastungsventil, das am Stößelzylinder einer Reifenmontiermaschine angebracht wird. Seine Aufgabe ist es, die Luft nach dem Umschalten der Steuerung so schnell wie möglich aus dem Zylinder abzulassen, wodurch die Klappe des Ausstoßers ohne Verzögerung reagiert und nicht länger unter Druck steht, als es der Arbeitszyklus erfordert.

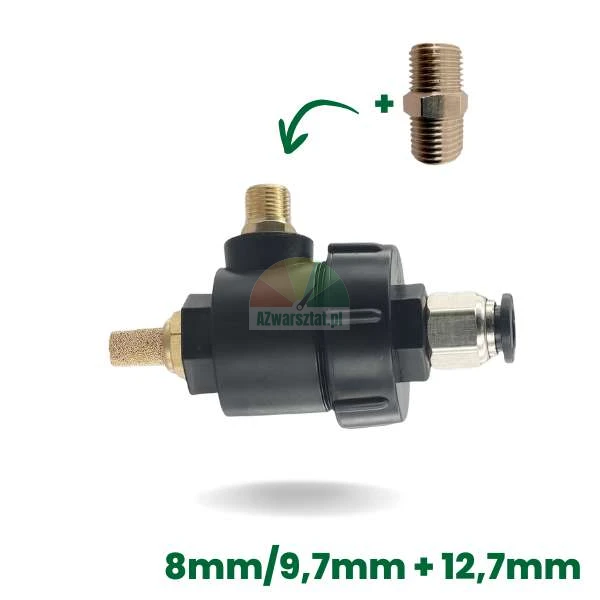

Das Gehäuse besteht aus Metall, und das Ventil ist mit einem pneumatischen Steckanschluss für einen 8-mm-Schlauch ausgestattet. Im Lieferumfang ist außerdem ein Messingadapter mit einem Gewinde von 12,7 mm enthalten, der die Anpassung des Ventils an einen anderen Anschluss im Druckluftsystem ermöglicht. Der Hauptanschluss des Ventils hat einen Durchmesser von 9,7 mm.
Technische Daten
| Typ | Schnellablass, Überdruckventil für Schlagwerkzeug |
| Anwendung | Zylinder eines Reifenmontiergeräts |
| Anschluss für Druckluftschlauch | 8 mm, Steckkupplung |
| Hauptanschluss | 9,7 mm |
| Mitgelieferter Adapter | 12,7 mm |
| Gehäusematerial | Metall |
Bei der Auswahl reicht es nicht aus, nur den Schlauchdurchmesser zu prüfen. Es muss auch die Art der Verschraubung des Ventils mit dem Zylindergehäuse verglichen und die passende Anschlussvariante verwendet werden: 9,7 mm oder der mitgelieferte Adapter 12,7 mm.
Anzeichen für Verschleiß des Ventils
- Der Stößel arbeitet trotz korrekten Drucks im System langsamer,
- nach dem Loslassen der Steuerung bewegt sich die Klinke nicht gleichmäßig zurück oder bleibt kurzzeitig unter Last stehen,
- beim Bewegen der Leitung ist ein Zischen im Bereich der Verschraubung oder des Gewindes zu hören,
- die Bewegung des Stößels ist ungleichmäßig, und die Zykluszeit variiert je nach Position der Leitung,
- das Ventil lässt auch dann Luft ab, wenn der Klopfer nicht angesteuert wird.
Ein undichter oder verstopfter Schnellablass begrenzt den Luftstrom direkt am Zylinder. In der Praxis kann der Reifenabzieher dann träge reagieren, ein längeres Halten des Hebels erfordern oder nicht über die volle Dynamik verfügen, die zum Ablösen des Reifenfußes erforderlich ist. Ein weiterer Betrieb mit diesem Symptom kann das Steuersystem belasten und die Bearbeitungszeit des Rades verlängern.
Montagehinweise

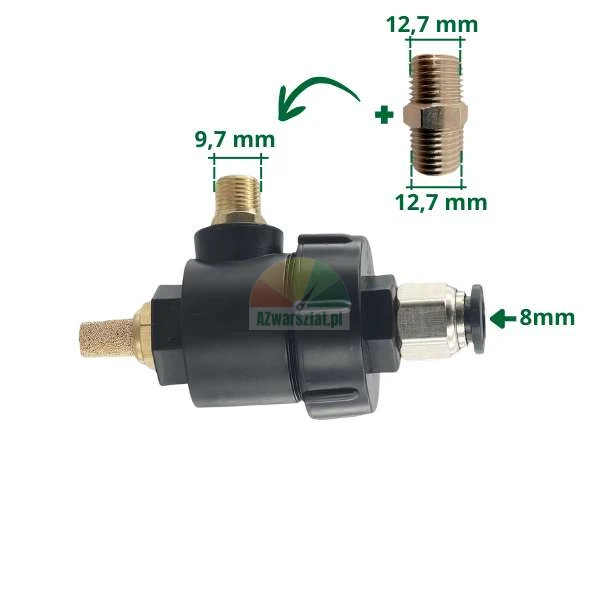

- Vergleichen Sie vor der Bestellung die Anordnung der Anschlüsse des alten Ventils mit dem Foto: Der 8-mm-Schlauchanschluss befindet sich auf einer Seite, während der andere Anschluss mit dem Ventilkörper oder einem Adapter verbunden wird.
- Das in die Verschraubung eingesteckte Rohr sollte ein gerade abgeschnittenes Ende haben; ein schräger oder gequetschter Schnitt kann trotz korrekter Montage des Rohrs zu Undichtigkeiten führen.
- Ziehen Sie bei der Montage des 12,7-mm-Adapters das Teil weder am Kunststoffteil noch am Ring der Steckkupplung fest. Das Anzugsmoment muss auf das verwendete Gewinde und die Dichtung abgestimmt werden, damit das Ventilgehäuse nicht bricht.
- Überprüfen Sie nach der Montage die Funktion des Schlagwerks in beide Richtungen sowie die Dichtheit bei ausgefahrenem und eingefahrenem Kolben des Stellantriebs.
Das Ventil ist für den Austausch des Arbeitselements im Entlüftungssystem des Schlagwerks vorgesehen. Vergleichen Sie vor dem Kauf vor allem den Leitungsdurchmesser von 8 mm, die Anschlussgröße von 9,7 mm sowie die Möglichkeit, einen 12,7-mm-Adapter mit dem in Ihrer Montagevorrichtung eingebauten Ventil zu verwenden.
