Drehschalter 220 V/380 V/32 A (1-stufig, weiß)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-PRZE-0002
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.
Drehschalter 220 V/380 V/32 A – 1-stufig, weiß

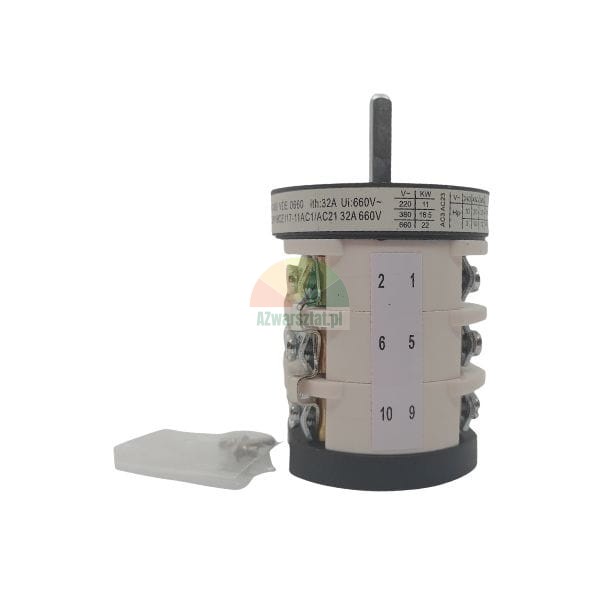

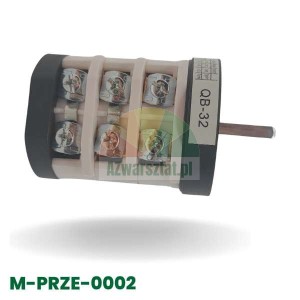

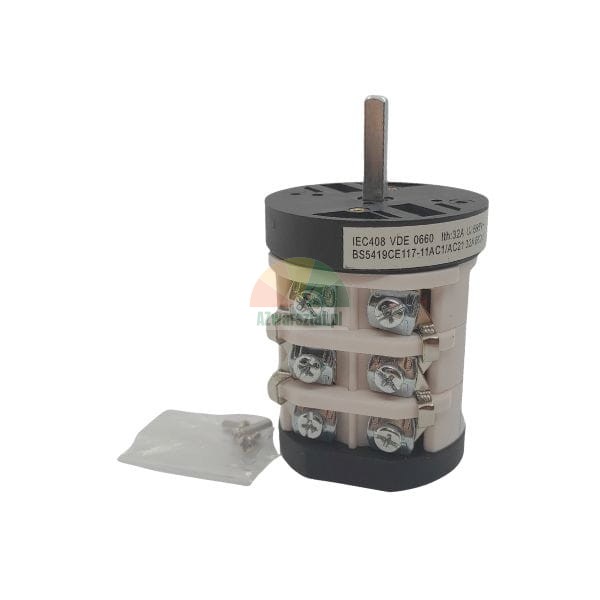

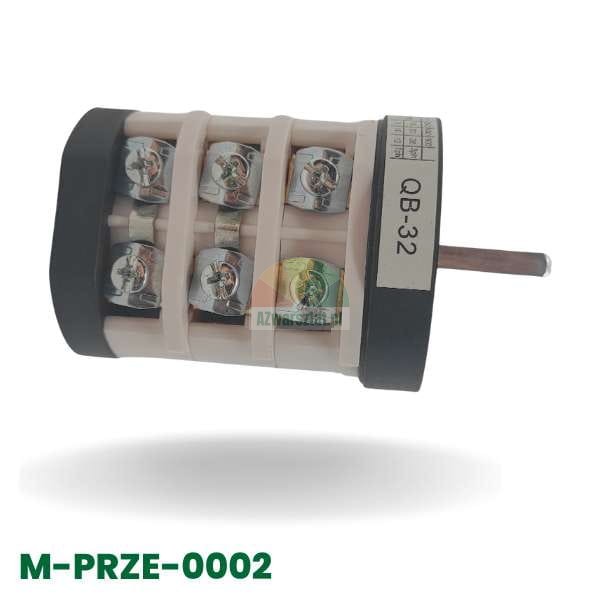

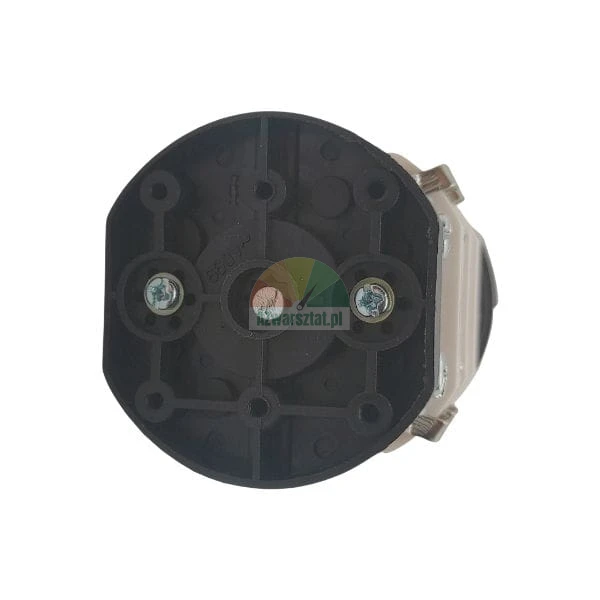

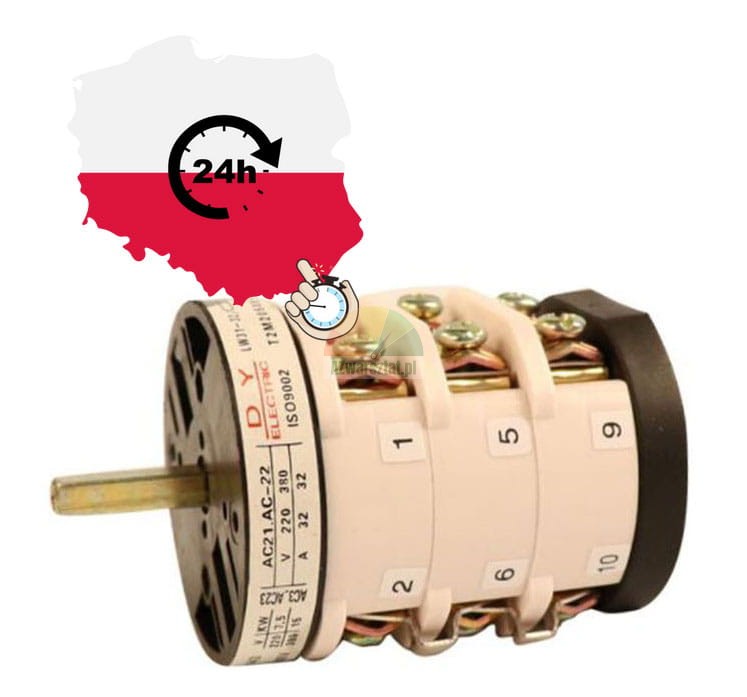

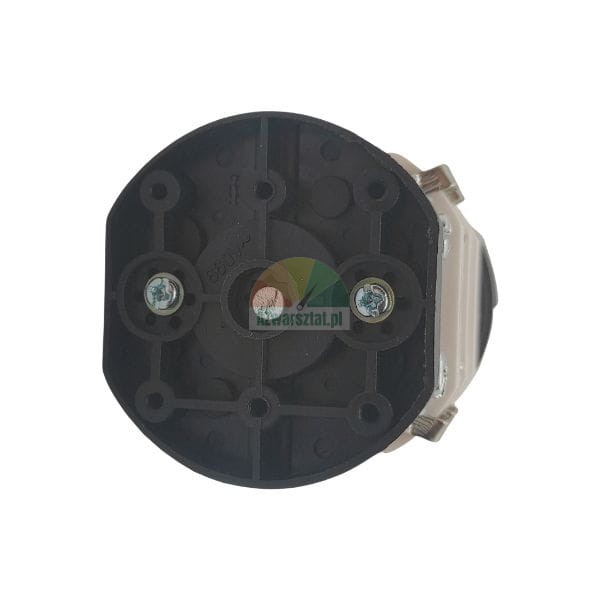

Dreistufiger Nockenschalter zum Umschalten von Stromkreisen in Werkstattgeräten. Auf dem Foto sind die drei schaltbaren Positionen, sechs Schraubklemmen sowie eine Metallantriebswelle zu sehen, die mit dem Drehknopf auf dem Bedienfeld der Maschine zusammenwirkt.

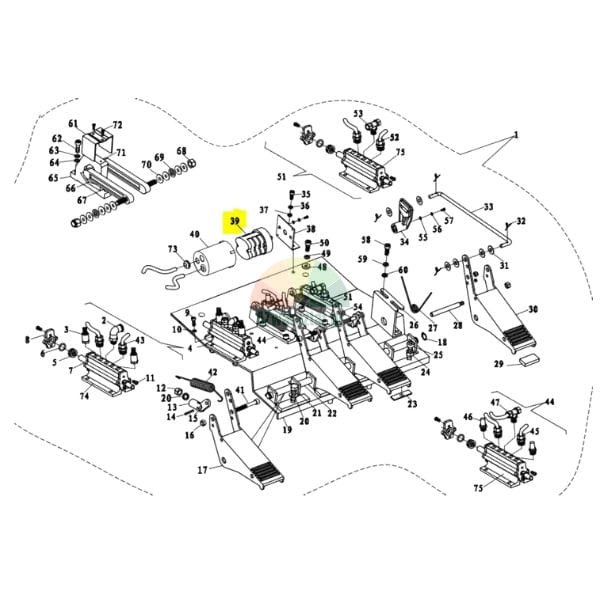

Das Bauteil ist im Teileschaltplan als Position 39 dargestellt. Vor der Bestellung sollten nicht nur Spannung und Stromstärke, sondern auch die Anordnung der Klemmen, die Anzahl der Positionen sowie Länge und Durchmesser der Welle verglichen werden. Ein Schalter mit ähnlichem Aussehen, aber einem anderen Schaltplan kann die Phasenfolge ändern oder einen Teil des Stromkreises unter Spannung lassen.
Technische Daten
| Typ | Drehschalter, 1-stufig |
| Betriebsspannung | 220 V / 380 V |
| Thermischer Strom Ithe | 32 A |
| Kennzeichnung auf dem Gehäuse | IEC 60947-3, Ithe 32 A, Ui 600 V, 220/15 AC23, 380/15 AC23 |
| Anzahl der Schaltkreise | 3 schaltbare Pole, 6 Klemmen |

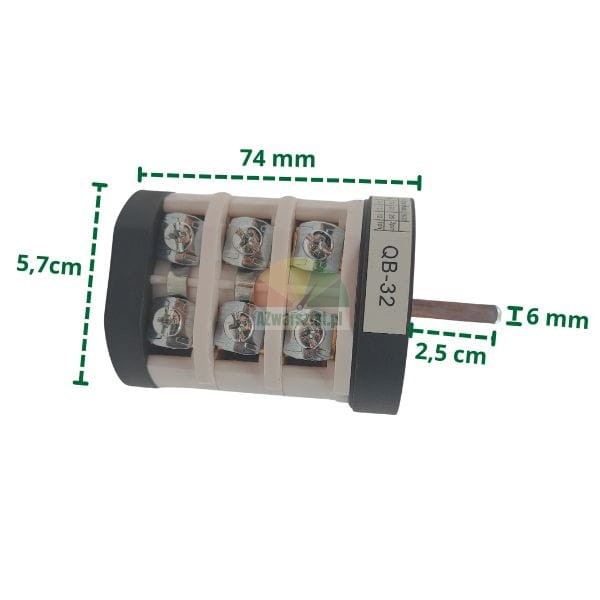

| Wellen-Durchmesser | 6 mm |
| Wellenlänge | ca. 25 mm |
| Abmessungen des Gehäuses | ca. 74 mm Länge × 57 mm Höhe |
| Farbe | Weiß |
Zur Auswahl: Die Angabe „Ithe 32A“ bezeichnet keinen universellen Schaltstrom für jede Art von Verbraucher. Auf dem Gehäuse dieses Schalters ist außerdem 15 A für die Kennzeichnung AC23 bei Spannungen von 220 V und 380 V angegeben. Bei Motoren, Transformatoren oder anderen induktiven Lasten muss die Auswahl auf der tatsächlichen Betriebsweise und dem Schaltplan der Maschine basieren.
Einsatzort des Schalters
Der Schalter wird in das Bedienfeld der Anlage eingebaut, wo durch manuelles Drehen der Welle der Zustand mehrerer Stromkreise gleichzeitig geändert wird. In Werkstattgeräten kann er für die Auswahl des Betriebsmodus oder das Umschalten des Motorstromkreises zuständig sein, die konkrete Anwendung ergibt sich jedoch aus dem werkseitigen Schaltplan der Maschine. Die Nennspannung von 220/380 V allein garantiert noch keine Kompatibilität mit jedem Gerät.
Was ist vor dem Einbau zu beachten?
- Vergleichen Sie die Position aller sechs Leitungen mit dem Schaltplan des alten Schalters. Es reicht nicht aus, die Leitungen lediglich nach ihren Farben zu verlegen.
- Prüfen Sie, ob die Welle einen Durchmesser von 6 mm und eine Länge von ca. 25 mm hat. Eine zu kurze Welle greift möglicherweise nicht in den Drehknopf ein, während eine zu lange Welle dazu führen kann, dass dieser am Bedienfeld hängen bleibt.
- Überprüfen Sie, ob der Schalter die gleiche Anordnung der Positionen und der Kontaktanschlüsse aufweist. Eine Version mit derselben Anzahl an Klemmen kann eine andere Anschlussreihenfolge haben.
- Prüfen Sie nach dem Anschließen, ob die Klemmen nicht durch starre Leitungen mechanisch überlastet wurden. Die auf die Klemme wirkende Zugkraft des Kabels kann zu einer Erwärmung des Kontakts und zu zeitweiligen Stromausfällen führen.
- Schalten Sie vor Beginn der Arbeiten die Stromversorgung ab und vergewissern Sie sich, dass an allen Stromkreisen keine Spannung anliegt, da bei einem mehrphasigen System das Abschalten einer Leitung nicht unbedingt den gesamten Stromkreis unterbricht.
Anzeichen für Verschleiß an der Maschine
Ein verschlissener Schalter macht sich oft zunächst durch einen instabilen Motorbetrieb bemerkbar: durch vorübergehendes Brummen, erschwerten Anlauf, den Ausfall einer Phase bei einer bestimmten Drehstellung des Drehknopfs oder die Notwendigkeit, den Drehknopf „festzudrücken“, damit das Gerät anspringt. Bei erhöhtem Kontaktwiderstand kann sich eine einzelne Klemme oder ein einzelner Leiter erwärmen, obwohl die übrigen Klemmen kühl bleiben.
Ein weiterer Betrieb mit einem überhitzten Kontakt kann zum Durchbrennen der Klemme, zum Schmelzen der Kabelisolierung und zu einer ungleichmäßigen Stromversorgung des Motors führen. Infolgedessen können nicht nur der Schalter, sondern auch das Schütz, die Motorschutzvorrichtung oder der Motor selbst beschädigt werden.
Wenn Sie den Schalter in einer Maschine austauschen, die sich von selbst ausschaltet, laut läuft oder den Motor erst nach mehrmaligem Drehen des Drehknopfs startet, überprüfen Sie auch den Zustand der Kabelenden. Wenn ein Kabelende verfärbt oder oxidiert ist, reicht der Einbau eines neuen Schalters möglicherweise nicht aus, um die Ursache für die Überhitzung zu beseitigen.
Produktsicherheit
Verantwortliche Person in der EU
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polen
Importeur
LIVRE RAPIDEMENT SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Osiedle Mieszka I-go 4/46
26-340 Drzewica, Polen
Bewertungen
Wenn Sie eine Bewertung hinzugefügt haben und diese nicht in der Liste angezeigt wird, wird sie möglicherweise noch bearbeitet.
Feedback zum Produkt hinterlassen
Lässt sich gut kombinieren
Drehschalter (380V/ 18KW/ 40A/3PH) - Montagemaschine mit 1 Geschwindigkeit

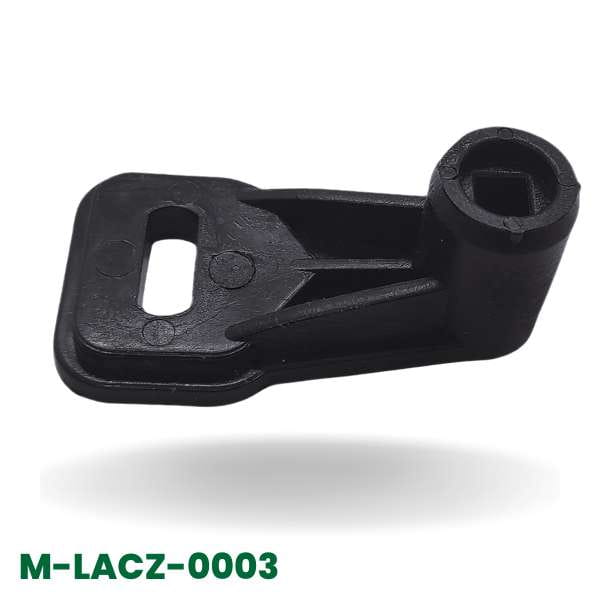

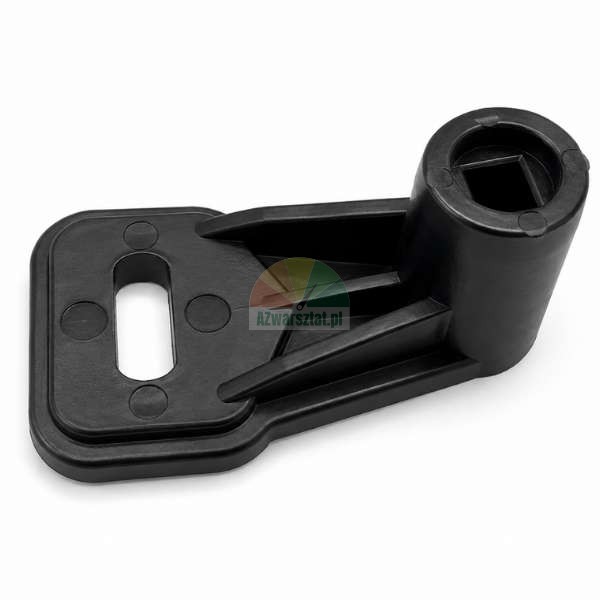

Verbindungsstück für den Drehschalter der Montagevorrichtung (6 mm)
