Verbindungsstück für den Drehschalter der Montagevorrichtung (8 mm)
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-LACZ-0002
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

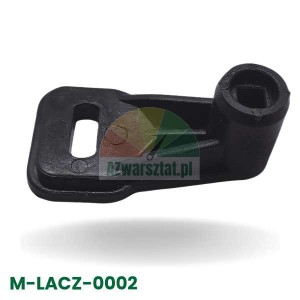

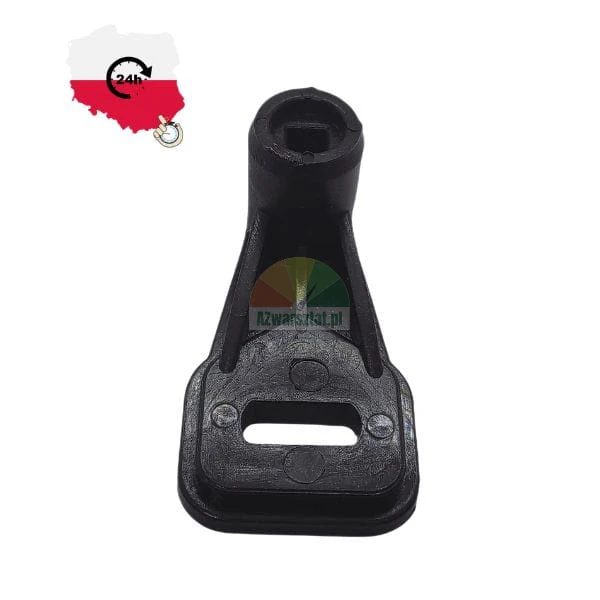

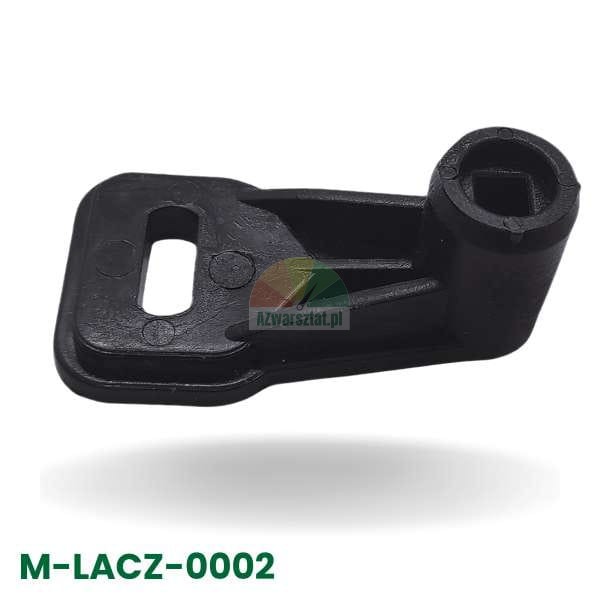

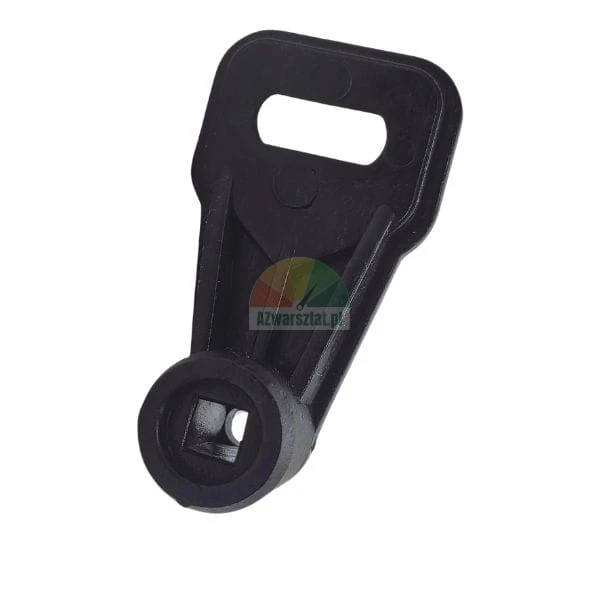

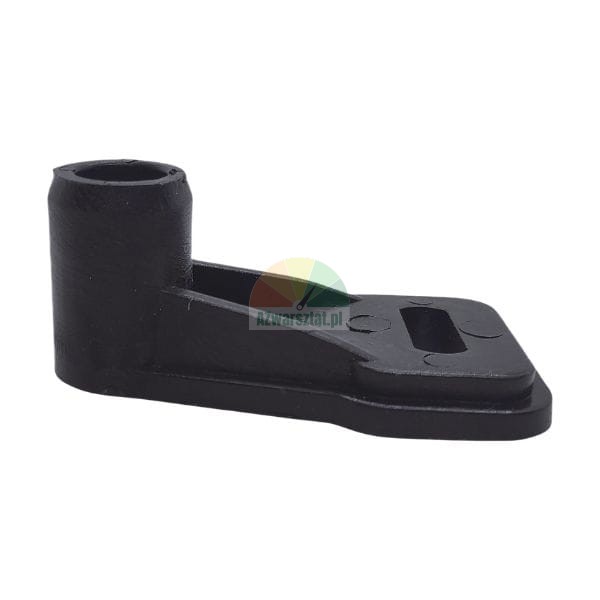

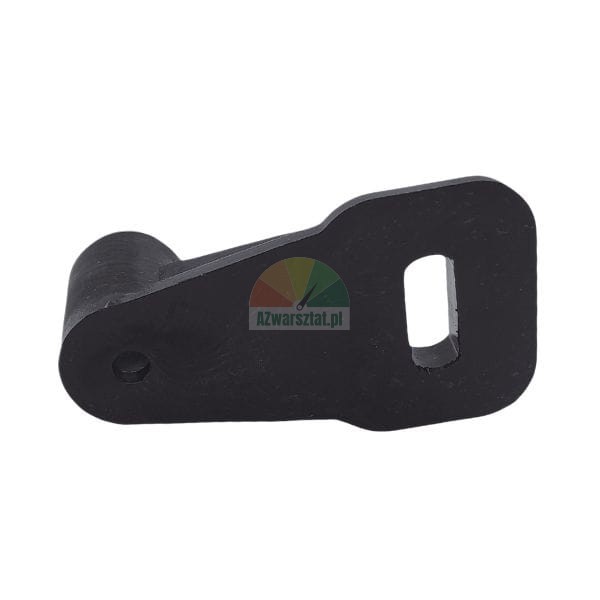

Verbindungsstück für den Drehzahlschalter der Reifenmontiermaschine (8 mm)
Hochwertiger Drehschalter-Verbinder für professionelle Reifenmontiermaschinen. Dieses Teil ist ein äußerst wichtiges Element des Bewegungsübertragungsmechanismus zwischen der Pedalanlage und dem Drehschalter des Reifenmontiertisches.

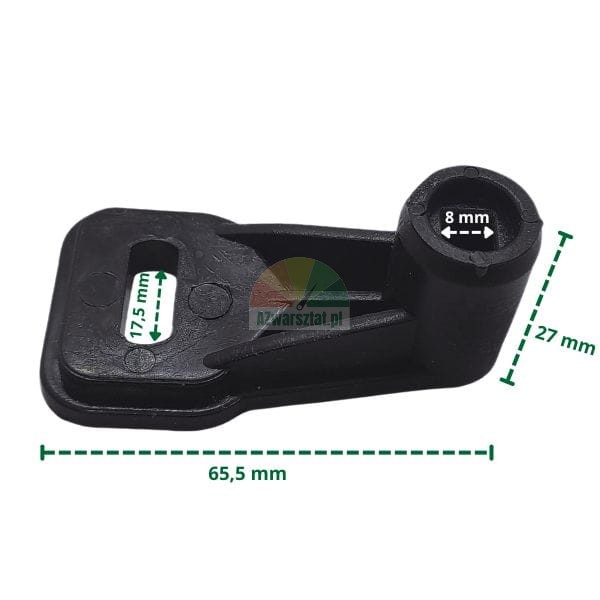

Spezifikationen und genaue Abmessungen
Dank der präzisen Fertigung gewährleistet das Bauteil eine problemlose Montage. Die wichtigsten Produktparameter sind:
- Gesamtlänge: 65 mm
- Abmessung der quadratischen Bohrung (für den Schalterstift): 8 mm
- Höhe der Befestigungshülse: 27 mm
- Länge der Längsbohrung („Bohne“): 17 mm
Wartungstipp: Wenn Sie Probleme mit der reibungslosen Umkehrung der Drehrichtung des Tisches feststellen (keine Reaktion der Maschine beim Betätigen des Pedals oder Spiel), überprüfen Sie zunächst den Zustand des Schalters. Der Austausch dieses verschlissenen Teils stellt häufig die volle Reaktionsfähigkeit des Geräts wieder her.
Einsatz im Maschinenschema

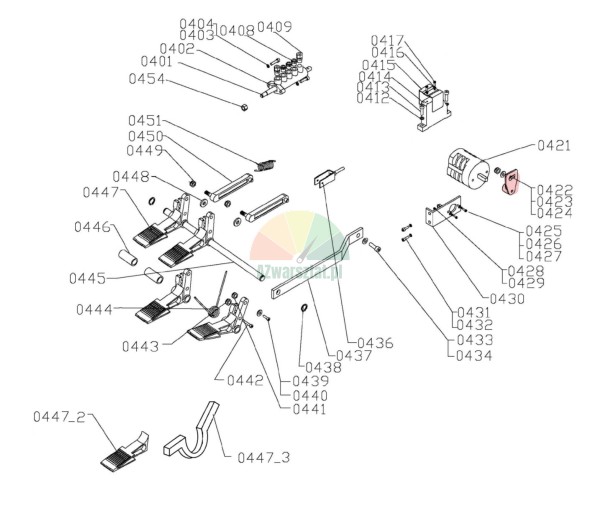

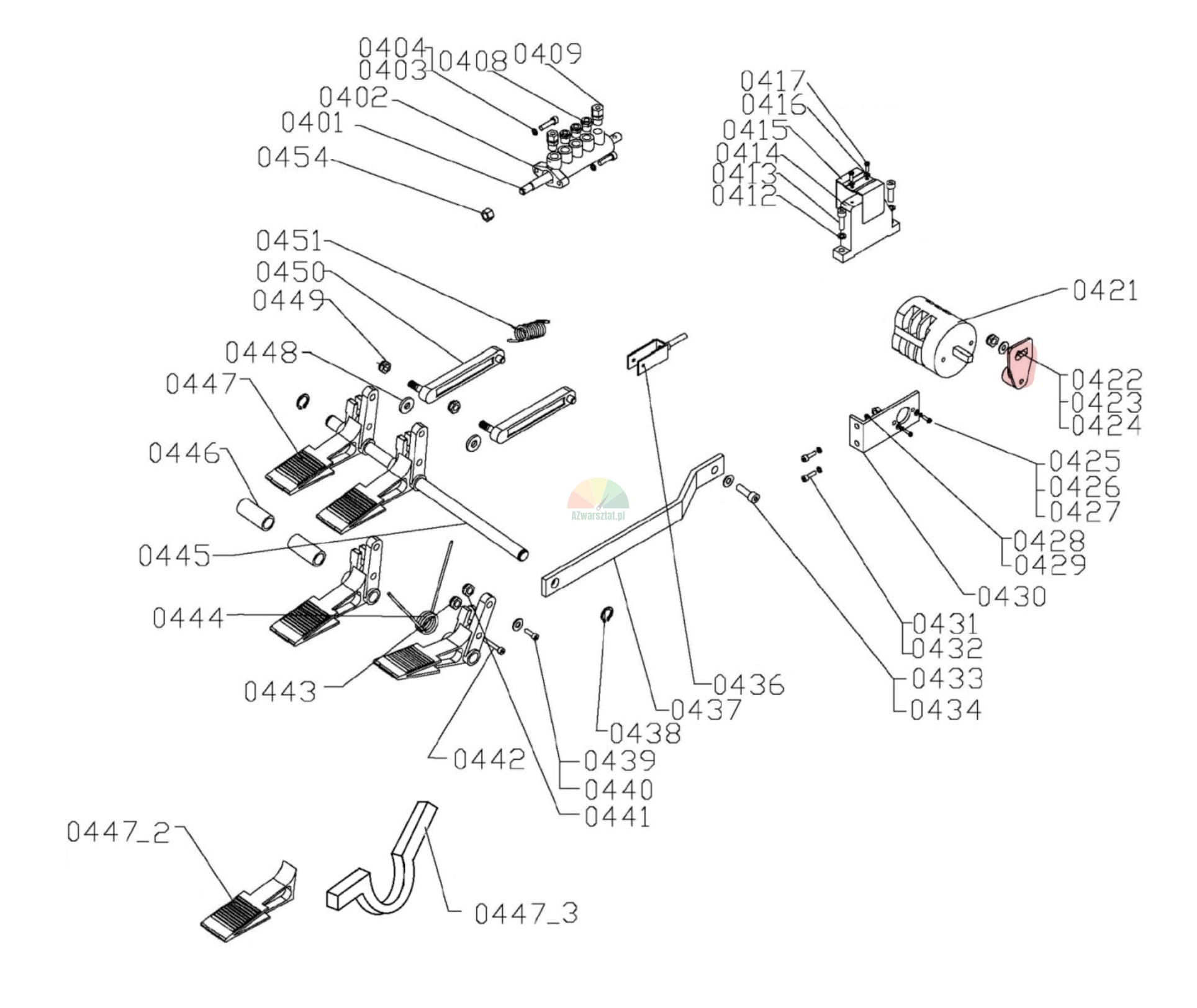

Wie aus der beigefügten Konstruktionszeichnung hervorgeht, wird das angebotene Bauteil (rosa markiert als Teil 0422) direkt auf die Achse des elektrischen Drehrichtungsschalters (0421) montiert. Die Längsbohrung (17 mm) dient zur Verbindung mit einem Metallzug (0436), der über das Fußpedal der Maschine in Bewegung gesetzt wird.
Der Verbinder besteht aus dickwandigem, verstärktem Kunststoff, der sich durch hohe Bruch- und Abriebfestigkeit unter rauen Werkstattbedingungen auszeichnet. Wenn Sie sich für Teile aus dem Angebot von AZ Warsztat entscheiden, setzen Sie auf Zuverlässigkeit und einen langlebigen Betrieb Ihrer Maschinen!
Produktsicherheit
Verantwortliche Person in der EU
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polen
Importeur
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polen
