Drehschalter für Montagemaschine GB14048
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: M-PRZE-0006
Produktkarte teilen
Nach Produkt fragen
Verantwortlicher für die personenbezogenen Daten ist Graf-Art Sławomir Kulbida. Wir verarbeiten diese zum Zweck der Beantwortung Ihrer Anfrage. Weitere Informationen zur Verarbeitung personenbezogener Daten finden Sie in der Datenschutzerklärung.

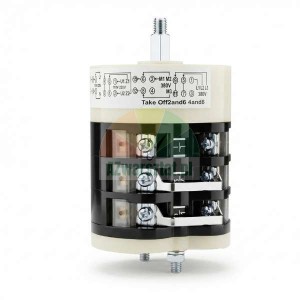

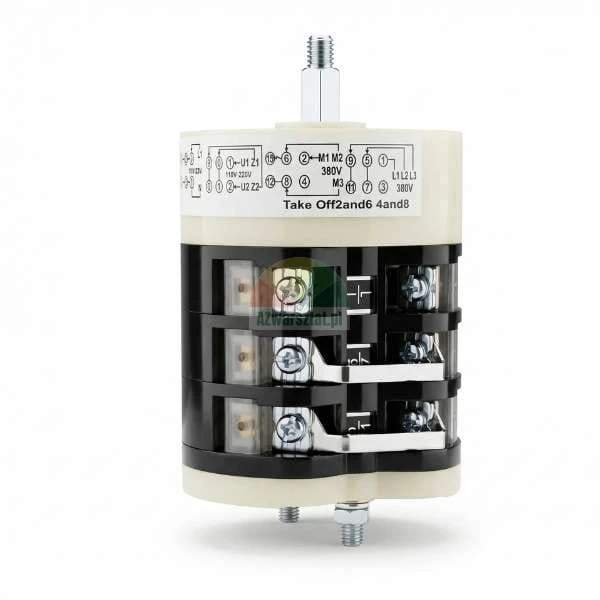

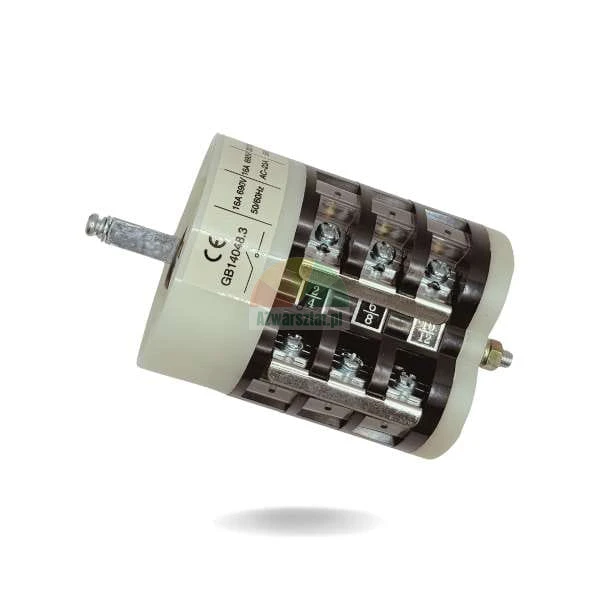

Drehschalter für Reifenmontiermaschine GB14048 – Zuverlässige Steuerung des Drehtisches
Wir bieten Ihnen einen hochwertigen Drehschalter (Umkehrschalter) für Reifenmontiermaschinen an. Er ist ein wesentlicher Bestandteil des elektrischen Systems der Maschine und steuert die Drehrichtung des Motors des Drehtisches. Das vorgestellte Modell GB14048.3 zeichnet sich durch eine solide Konstruktion und eine hohe Belastbarkeit aus, was einen langen und störungsfreien Betrieb unter Werkstattbedingungen gewährleistet.
Anwendung und Kompatibilität

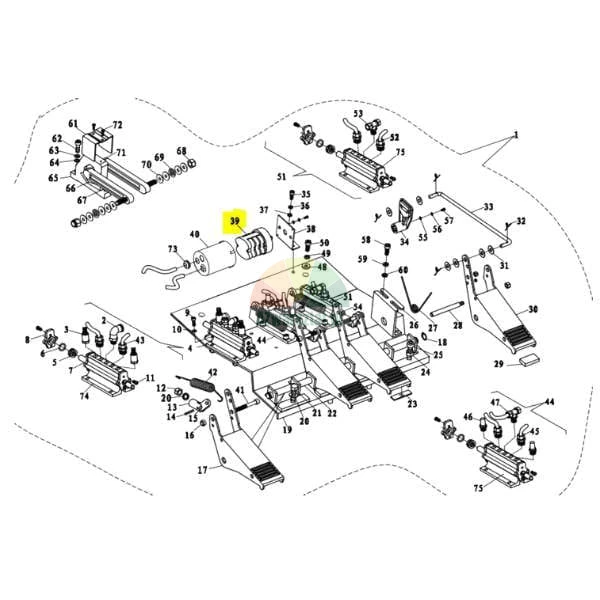

Dieser Schalter wird in vielen gängigen Reifenmontiermaschinenmodellen auf dem Markt verwendet. In technischen Schaltplänen wird er häufig als Teil des Pedalsteuerungssystems bezeichnet (im beigefügten Schaltplan als Element Nr. 39 zu sehen). Dank der Standardabmessungen des Bolzens und der Befestigungslöcher ist er ein idealer Ersatzteil im Falle eines Ausfalls des Originalbauteils.
Elektrische Parameter:

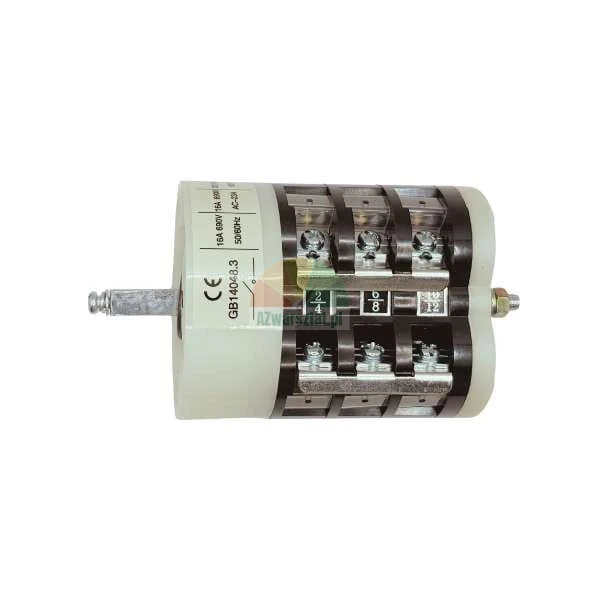

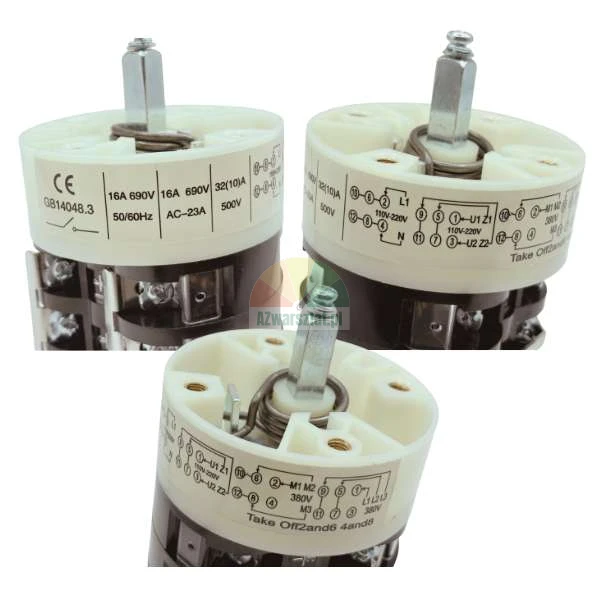

Modell: GB14048.3
Funktion: Änderung der Drehrichtung (links/rechts)

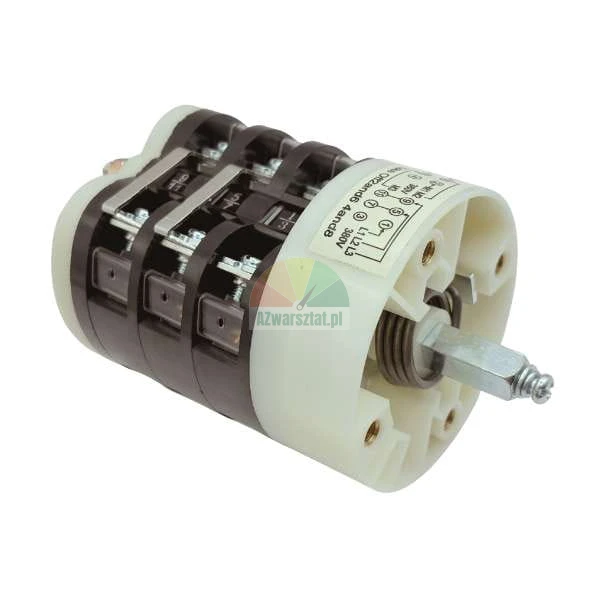

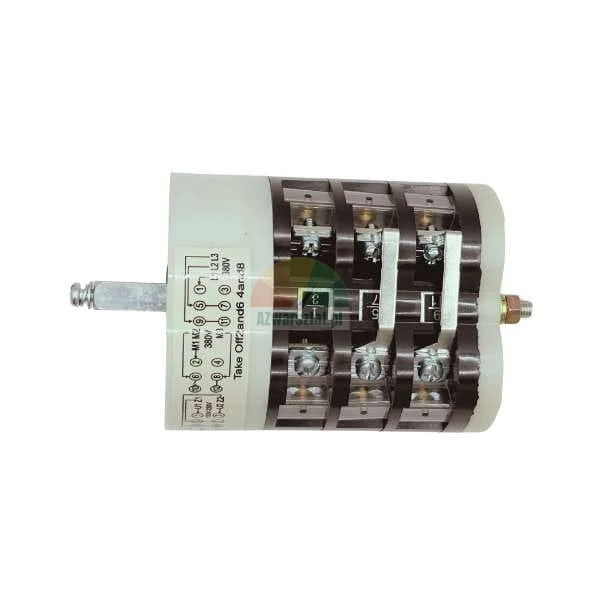

Das Teil ist mit robusten Kontakten und einem Metallstift mit quadratischem Querschnitt ausgestattet, der eine sichere Verbindung mit dem Nockenmechanismus des Pedals gewährleistet. Wir empfehlen, vor dem Kauf die Abmessungen des verschlissenen Schalters mit den folgenden technischen Daten zu überprüfen.

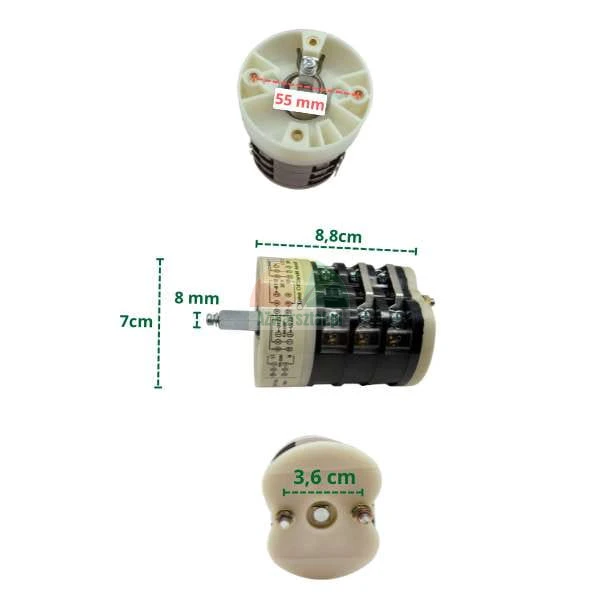

Detaillierte Abmessungen
Einbaumaße:
Steuerstift: Quadrat 8
mm
Abstand der Befestigungsschrauben: 36
mm
Abstand der vorderen Schrauben: 55
mm
Länge des Gehäuses (Arbeitsteil): ca. 88
mm
Gesamthöhe (mit Anschlüssen): ca. 70 mm
Das Produkt gewährleistet eine sichere und präzise Steuerung der Montagevorrichtung und stellt die volle Funktionsfähigkeit des Geräts wieder her.
